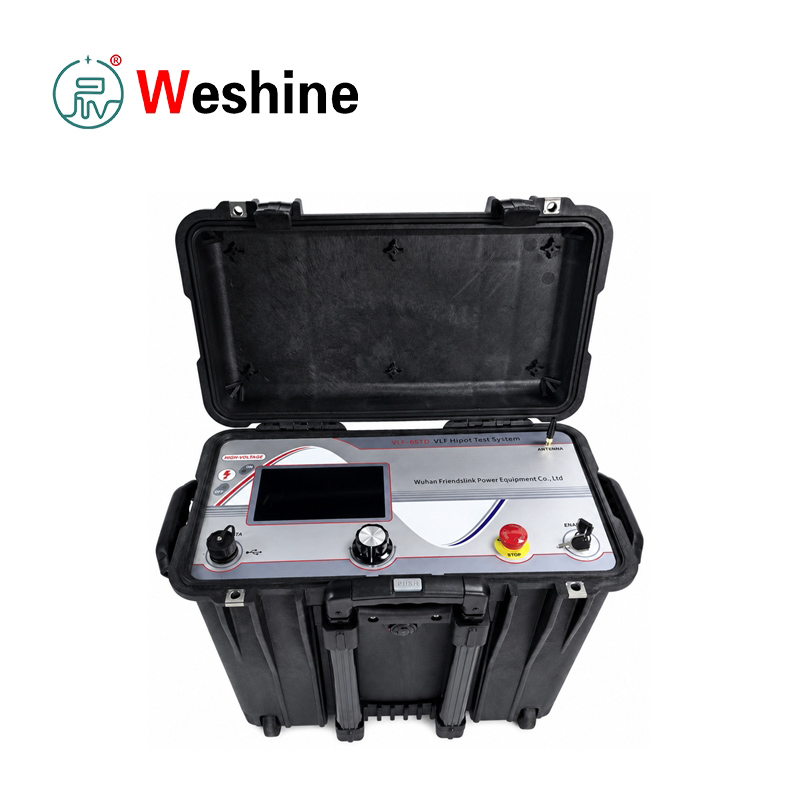

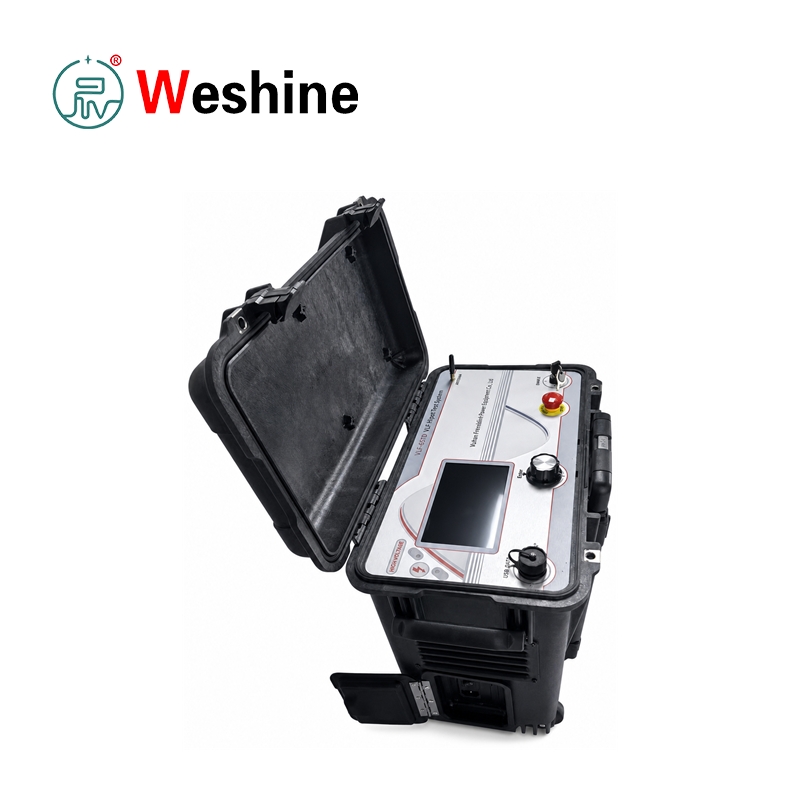

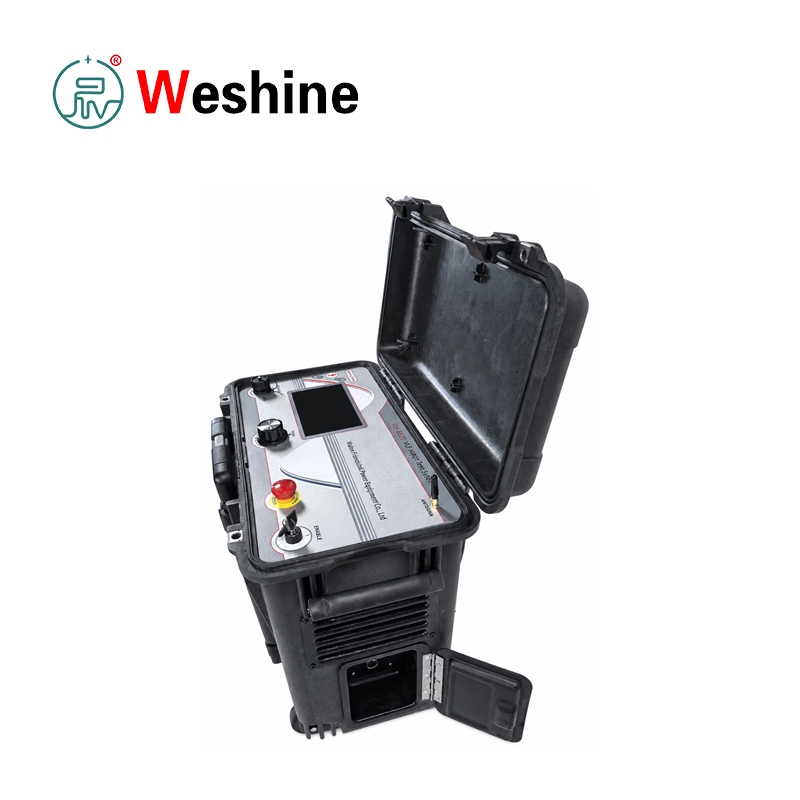

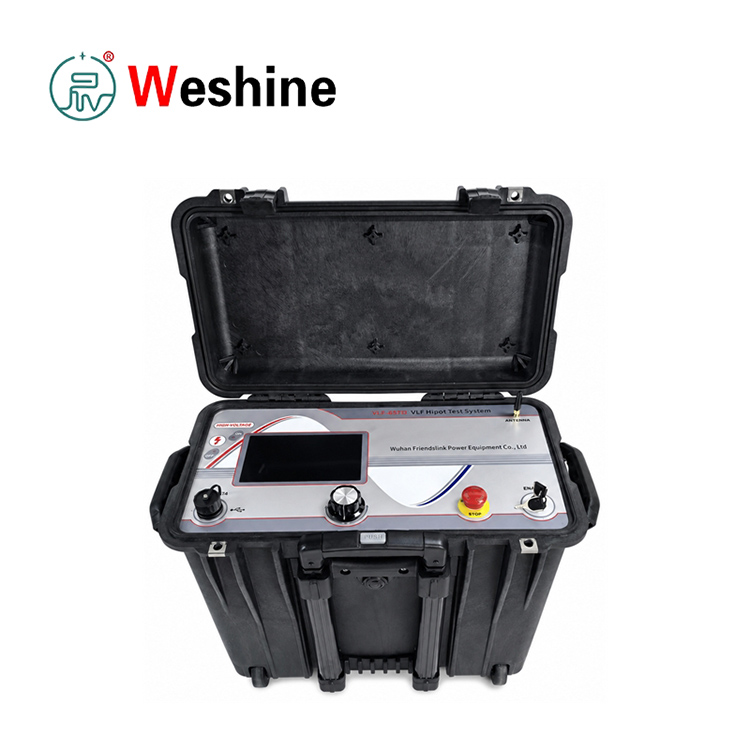

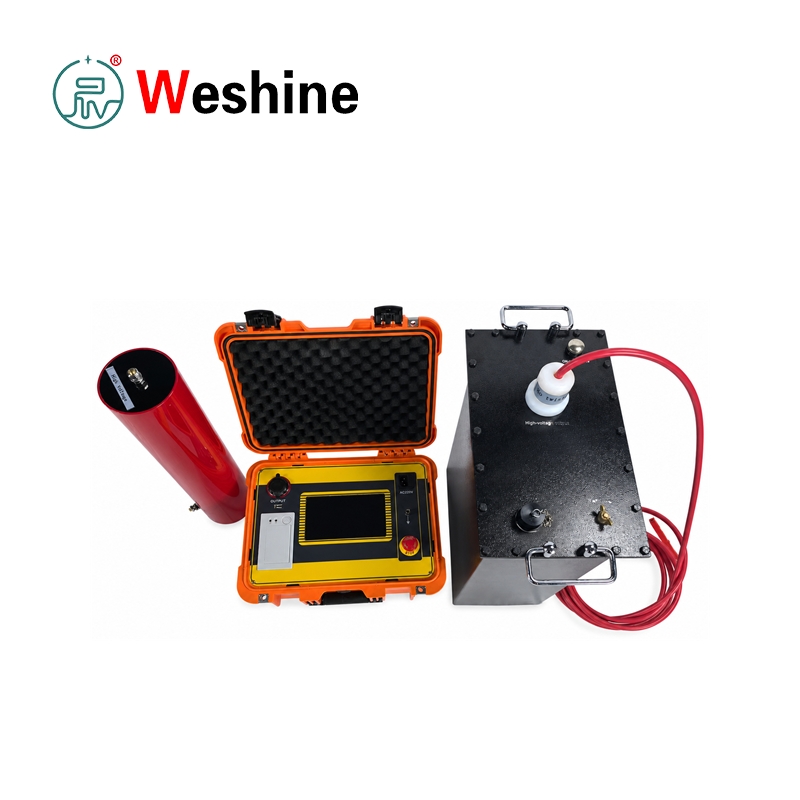

Testovací systém VLF Tan Delta

Odolný testovací systém VLF Tan Delta Test System nabízený Weshine, profesionálním výrobcem v Číně, je navržen pro diagnostiku izolace a odolnost při testování vysokonapěťových silových kabelů. Integruje měření odolnosti střídavého napětí VLF a dielektrických ztrát do jedné kompaktní jednotky. Zařízení splňuje normy CENELEC HD 620 S1:1996 a HD 621 S1:1996, použitelné pro kabely PE, XLPE a papírově izolované kabely.

Při běžné údržbě kabelu nelze prostou vizuální kontrolou odhalit neviditelné defekty izolace včetně stárnutí vodního stromu, znečištění, mechanického poškození a částečného poškození. Sinusový test 0,1 Hz VLF působí na izolaci kabelů střídavým napětím, přičemž vyžaduje mnohem menší výkonovou kapacitu než tradiční testovací zařízení 50 Hz, takže testování dlouhých kabelů středního napětí v terénu je mnohem jednodušší.

Tento testovací systém VLF Tan Delta poskytuje výstup sinusové vlny VLF pro testy odolnosti a přímé měření tan delta. Hodnota tan delta odráží činitel dielektrické ztráty izolace kabelu, který posuzuje stupně stárnutí a poškození. Jednotka automaticky provádí testy ztrát při více úrovních napětí podle pevně stanoveného postupu: 0,5 U0 cyklů, U0 cyklů a 1,5 U0 cyklů. Po dokončení všech kol se testovací data uloží a kabel se zcela vybije.

K dispozici jsou dvě standardní konfigurace: 34 kV a 45 kV špičkové modely. Jednotka 34 kV generuje sinusovou vlnu až do 24 kV RMS (špička 34 kV); jednotka 45 kV dosahuje 31,8 kV RMS (špička 45 kV). Výstup stejnosměrného napětí je také vestavěn v rozsahu ±1~34 kV pro verzi 34 kV a ±1~45 kV pro verzi 45 kV. Podporovány jsou také testovací režimy obdélníkové vlny a DC.

Pro údržbu pláště kabelu testovací stroj podporuje kontrolu pláště a lokalizaci poruch s maximálním výstupem 10 kV. Měření svodového proudu v režimu DC pomáhá posoudit celkovou kvalitu izolace kabelu. Vestavěná detekce poruchy okamžitě přeruší vysoké napětí, jakmile dojde k přeskoku nebo selhání kabelu, a nabízí tak plnou ochranu.

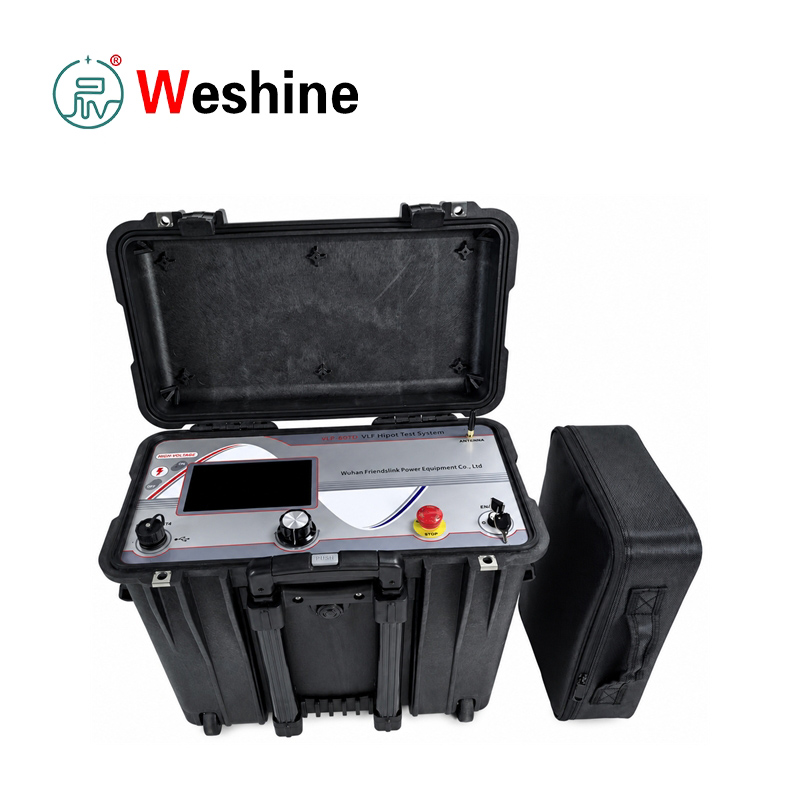

Kompletní sada obsahuje hlavní testovací hostitel, vysokonapěťový kabel, zemnící vodič, napájecí kabel, USB flash disk a tašku na příslušenství. Port USB 2.0 umožňuje export dat a upgrade firmwaru. Všechny testovací protokoly jsou uloženy lokálně a lze je exportovat na USB pro generování zpráv na PC. Odpovídající software podporuje současné otevírání datových souborů fáze A/B/C a vydává podrobné zprávy s testovacími hodnotami a křivkami dielektrických ztrát.

Bezpečnost je nejvyšší prioritou. Při provozu se bude generovat vysoké napětí, proto smí pracovat pouze odborně vyškolení technici. Operátoři musí přísně dodržovat pět základních bezpečnostních pravidel: odpojit napájení, zablokovat opětovné zapnutí, ověřit nulové napětí, uzemnit a zkratovat, izolovat sousední živé součásti. Vysokonapěťové testování vyžaduje dva nebo více pracovníků na místě pro dohled.

Průvodce produktem

Integrovaný tester kabelů funguje tak, že na testované kabely aplikuje řiditelné sinusové napětí 0,1 Hz. Ve srovnání s konvenčním testováním střídavým proudem 50 Hz technologie ultranízké frekvence výrazně snižuje aktuální požadavky na kapacitní kabelové zatížení, což umožňuje přenosnou kontrolu vysokonapěťových kabelů v terénu.

Před připojením kabelu přísně dodržujte pět bezpečnostních pravidel pro vysoké napětí. Ujistěte se, že testovací kabel je vypnutý, izolovaný, napěťově ověřený, uzemněný a zkratovaný. Všechny blízké živé části musí být zakryty nebo odděleny. Pouze vyškolení operátoři mohou provozovat zařízení s alespoň jedním dozorem.

Připojte příslušenství v pevném pořadí: nejprve připojte zemnící kabel k uzemňovací svorce hostitele, poté připojte k ochrannému uzemnění stanice; připojte vysokonapěťový kabel k vysokonapěťovému výstupnímu portu; připojte vnitřní vodič vysokonapěťového kabelu k fázi kabelu nebo k plášti pomocí přizpůsobených tvarovek; připevněte stínění vysokonapěťového kabelu k blízké zemnící liště; nakonec zapojte napájecí kabel.

Pro testy odolnosti VLF vyberte tvar vlny, jmenovité napětí, frekvenci a dobu trvání testu. Na obrazovce se zobrazí špičkové napětí, proud, výstupní průběh, nastavená frekvence a efektivní hodnoty v reálném čase. Časovač se spustí automaticky, jakmile napětí dosáhne přednastavené hodnoty.

Pro diagnostiku tan delta aktivujte funkci dielektrické ztráty a zadejte jmenovité fázové napětí kabelu U0. Stroj spustí automatické testovací cykly a každé úplné měření trvá zhruba 3 minuty 30 sekund. Zaznamenává kapacitu kabelu, odpor, průměrné dielektrické ztráty a hodnoty ztrát v reálném čase pod 0,5 U0, 1,0 U0 a 1,5 U0.

Po dokončení testování se data automaticky uloží a kabel se zcela vybije. Uživatelé mohou procházet historické záznamy, exportovat jeden nebo více protokolů do USB 2.0 a vytvářet tisknutelné zprávy prostřednictvím podpůrného softwaru. Nástroj zobrazuje křivky ztrát a nezávislá data pro tři fáze kabelu.

Při testování pláště nebo zjišťování závad se ujistěte, že plášť kabelu není uzemněn na obou koncích, bez nepřímého uzemnění přes spoje nebo nástavce. Maximální výkon pro kontrolu pláště a vyhledávání závad je 10 kV.

Vlastnosti

1．Podporuje testování odolnosti VLF sinusovým střídavým proudem

2. Funkce měření dielektrických ztrát tan delta vše v jednom

3．Dvě možnosti špičkového napětí: 34 kV a 45 kV

4．Sinusový výstup: max 24 kV RMS nebo 31,8 kV RMS

5．Zabudovaný výstup stejnosměrného napětí pro dodatečné testy izolace

6. K dispozici je testovací režim obdélníkového napětí

7. Funkce měření svodového proudu v režimu DC

8．Maximální výstup 10 kV pro test pláště a přesné určení poruchy pláště

9．Automatické testovací sekvence dielektrické ztráty při 0,5 U0, U0 a 1,5 U0

10．Zobrazení špičkového napětí a proudu v reálném čase během provozu

11．Zobrazení výstupní křivky v reálném čase na obrazovce

12．Automatické vypnutí vysokého napětí při výpadku napětí

13．Místní interní úložiště pro všechny protokoly testů

14．Export testovacích dat přes rozhraní USB 2.0

15．Podpůrný software pro přizpůsobený výstup testovací zprávy

16．Funkce aktualizace firmwaru přes USB disk

17．Vícejazyčné rozhraní (angličtina a zjednodušená čínština)

18．Vybaveno tlačítkem nouzového zastavení a zámkem vysokonapěťového výstupu

19. Konstrukce ochrany proti zpětnému napětí

20．Přenosné ochranné pouzdro pro testování venkovních polních kabelů

Aplikační scénáře

Energetické služby

Provozovatelé sítí používají testovací jednotku pro uvádění vysokonapěťových kabelů do provozu, pravidelnou údržbu, diagnostiku tan delta, kontrolu pláště a hodnocení izolace na distribučních sítích a rozvodnách.

Výrobci transformátorů

Továrny na transformátory a elektrická zařízení využívají tester pro testy izolace kabelů a součástí vyžadující měření napětí VLF a dielektrických ztrát.

Elektrárny

Elektrárny spoléhají na zařízení pro kontrolu kabelů stanice, údržbu kabelu pomocného generátoru, testování pláště a diagnostiku izolace během odstávek údržby.

Železnice

Železniční napájecí sítě pokládají kabely středního napětí v trakčních měnírnách a přenosových vedeních. Stroj podporuje testy odolnosti kabelů a analýzu tan delta během období údržby.

Průmyslové závody

Důlní, petrochemické, ocelářské a výrobní dílny jej používají pro přejímací zkoušky nových kabelů, pravidelnou údržbu a vyšetřování poruch pláště.

univerzity

Vysoké školy a výzkumné ústavy používají testovací zařízení pro výuku teorií zkoušení kabelů VLF, výpočtu dielektrických ztrát, analýzy stárnutí izolace a norem vysokonapěťové bezpečnosti.

Zkušební laboratoře

Profesionální vysokonapěťové a kabelové laboratoře používají tento testovací systém VLF Tan Delta Test System k provádění testů odolnosti VLF, měření tan delta, kontroly pláště a služeb diagnostiky kabelů třetích stran.

Údržba kabelů

Servisní týmy kabelů používají zařízení pro kontrolu XLPE, PE a papírově izolovaných kabelů, diagnostiku stárnutí vodního stromu, lokalizaci poruch pláště a vytváření zkušebních zpráv.

Použitelné zkušební položky

1. VLF sinusový kabel vydrží testování

2．Testování dielektrických ztrát v kabelu středního napětí tan delta

3. Diagnostika stárnutí izolace kabelu XLPE

4. Kontrola odolnosti PE kabelu

5. Testování výkonu kabelů s papírovou izolací

6．Posouzení poškození stromu vodního kabelu

7. Testování pláště kabelu až do 10 kV

8. Přesné určení poruchy pláště kabelu

9. Test odolnosti proti stejnosměrnému napětí

10. Testování napětím na obdélníkových vlnách

11. Měření unikajícího proudu v režimu DC

12．Nové přejímací zkoušky kabelů

13．Běžné testy preventivní údržby kabelu

14.Třífázové integrované generování testovací zprávy

15．Ukládání místních protokolů a export dat USB

Případ zákazníka

Obor průmyslu:Servis vysokonapěťových kabelů

Potíže s projektem

Tým údržby elektrické sítě potřeboval vyhodnotit několik zastaralých kabelových podavačů XLPE. Jednoduché testy odolnosti mohly pouze zkontrolovat odolnost proti průrazu, zatímco tým také požadoval údaje o dielektrických ztrátách, aby mohl posoudit stárnutí izolace a identifikovat kabely s potenciálními defekty vodního stromu.

Testovací provozní tok

Technici izolovali cílový kabel, dodrželi pět bezpečnostních specifikací, uzemnili celou sadu, připojili vysokonapěťový kabel a stínící drát podle pokynů a poté zapnuli testovací jednotku. Zvolili testovací režim tan delta, naplnili jmenovité fázové napětí kabelu U0, uvolnili nouzové zastavení a vysokonapěťový zámek a poté zahájili automatické testování. Jednotka změřila dielektrické ztráty pod 0,5 U0, U0 a 1,5 U0, uložila data a po dokončení vybila kabel.

Výsledek testu

Personál zkontroloval historické záznamy a exportoval všechna data na USB disk. Odpovídající softwarově generované zprávy o porovnání fází s hodnotami dielektrických ztrát a trendovými křivkami. Kabely s normálními indikátory ztrát zůstaly v provozu, zatímco u vážně poškozených bylo naplánováno následné sledování.

Výhody aplikace

Tým dokončil kontrolu odolnosti proti napětí a diagnostiku stárnutí s jedním přenosným zařízením. Automatické testovací cykly, export USB a generování zpráv výrazně zlepšují sledovatelnost dat a snižují zátěž ručního papírování.

FAQ

Otázka: Jaké funkce toto testovací zařízení realizuje?

Odpověď: Dokončuje testování odolnosti VLF kabelu středního napětí, měření dielektrických ztrát tan delta, kontrolu pláště, přesné určení poruchy pláště, testování odolnosti proti stejnosměrnému proudu, testování obdélníkovými vlnami a detekci svodového proudu.

Otázka: Jaký je rozdíl mezi testem odolnosti VLF a testem tan delta?

A: Test odolnosti VLF ověřuje, zda izolace kabelu unese specifikované střídavé napětí; tan delta test měří dielektrický ztrátový faktor k posouzení stárnutí izolace a stupně poškození.

Otázka: Jaké konfigurace napětí jsou volitelné?

Odpověď: Dva modely: 34 kV špička a 45 kV špička. Model 34 kV má sinusový výstup až do 24 kV RMS / 34 kV špičkově; model 45 kV dosahuje 31,8 kV RMS / 45 kV vrchol.

Otázka: Při jaké frekvenci se měří tan delta?

Odpověď: Měření tan delta se provádí při ultra nízké frekvenci 0,1 Hz.

Otázka: Jaký rozsah kapacity kabelu podporuje testování tan delta?

A:34 kV model: 1 nF ~ 8 μF; Model 45 kV: 1 nF ~ 5 μF.

Otázka: Může zařízení exportovat testovací záznamy?

A: Ano. Protokoly testů jsou uloženy interně a lze je exportovat přes USB 2.0. Exportované soubory lze otevřít pomocí specializovaného softwaru pro vytváření formálních testovacích zpráv.

Otázka: Podporuje to přesné určení poruchy pláště?

Odpověď: Ano, testovací stroj podporuje kontrolu pláště a lokalizaci závad s maximálním výstupem 10 kV.

Otázka: Klíčové bezpečnostní poznámky během provozu?

Odpověď: Jednotku mohou obsluhovat pouze vyškolení odborníci. Testovací kabel musí být před zapojením vypnutý, uzemněný a plně izolovaný. Vysokonapěťové testování vyžaduje dohled na místě a nouzové zastavení a vysokonapěťový zámek by měly být používány správně.

Výhody Weshine

Weshine Electric dodává profesionální elektrické testovací přístroje pro provozovatele energetických sítí, týmy údržby kabelů, inženýrské dodavatele, testovací laboratoře a všechny typy průmyslových uživatelů. Pro diagnostiku VLF a tan delta kabelů se zaměřujeme na snadný provoz v terénu, stabilní vysokonapěťový výstup, přesné měření ztrát, kompletní ukládání dat a funkce podporující zprávy. Poskytujeme komplexní služby včetně pokynů pro výběr modelu, přizpůsobení schématu testování kabelů, školení bezpečnosti provozu a přizpůsobená testovací řešení. Díky bohatým inženýrským zkušenostem, přísné kontrole kvality, plné technické podpoře, vyspělým testovacím řešením a globálnímu poprodejnímu servisu pomáháme klientům dokončit kontrolu odolnosti kabelů a diagnostiku izolace pomocí jasných, sledovatelných testovacích dat. Pokud potřebujete spolehlivé zařízení pro diagnostiku kabelů vše v jednom, náš testovací systém VLF Tan Delta dokáže plně splnit vaše požadavky na testování na místě.
