100kV testovací systém AC Hipot bez částečného vybití

Testovací systém 100kV s částečným vybíjením AC Hipot je profesionální vysokonapěťové testovací řešení vyvinuté pro testy odolnosti vůči střídavému napětí a detekci částečného vybití transformátorů, rozvaděčů, izolátorů, kabelů, průchodek, GIS zařízení a dalších elektrických přístrojů.

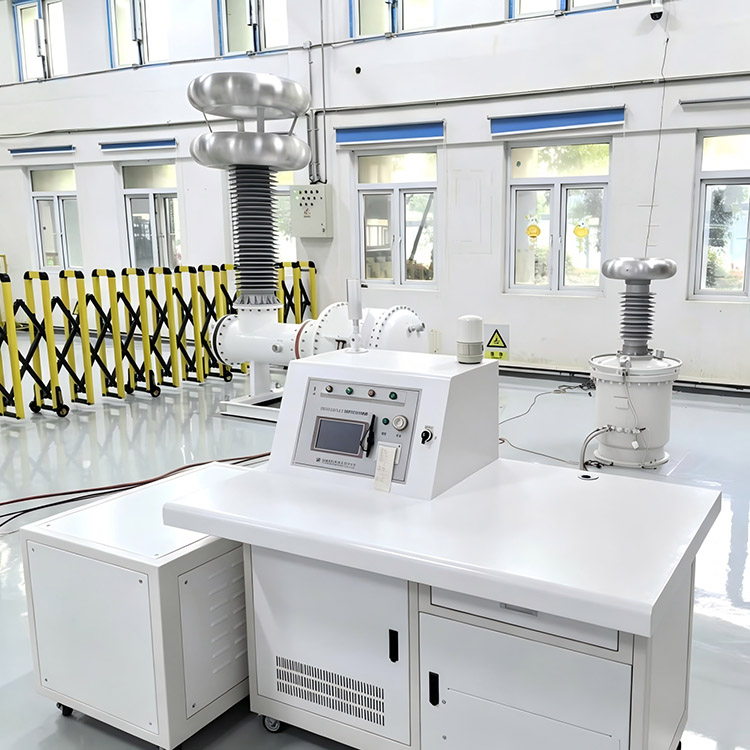

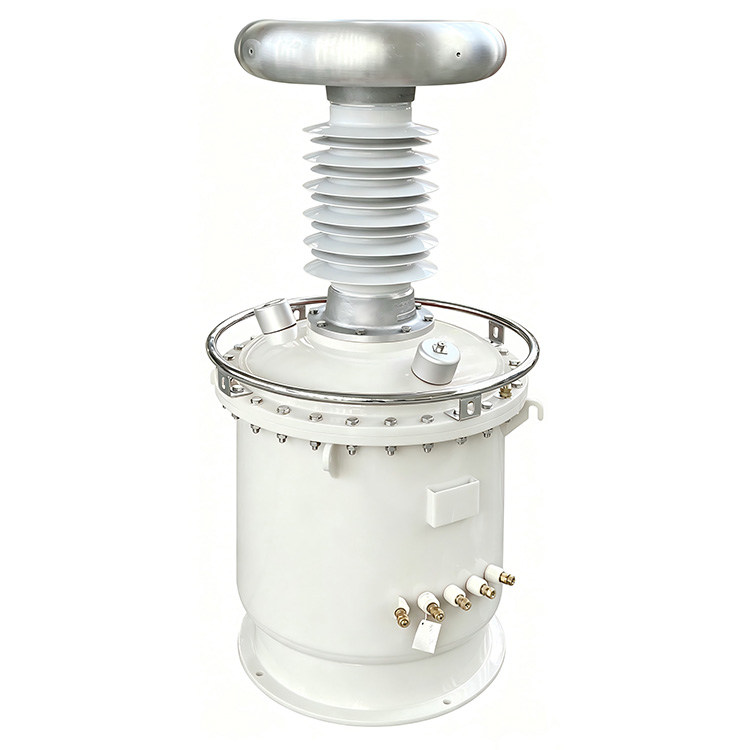

Systém využívá testovací transformátor s plynovou izolací SF6 namísto tradiční konstrukce ponořené do oleje, čímž se eliminuje riziko kontaminace olejem a zároveň se výrazně snižuje hmotnost zařízení o 20 % až 60 %. Tento transformátor se může pochlubit vynikající izolací a ultra nízkým částečným výbojem, dosahujícím úrovně PD ≤ 3 pC. Celý systém udržuje celkové částečné vybití ne vyšší než 5 pC, když běží na jmenovité napětí.

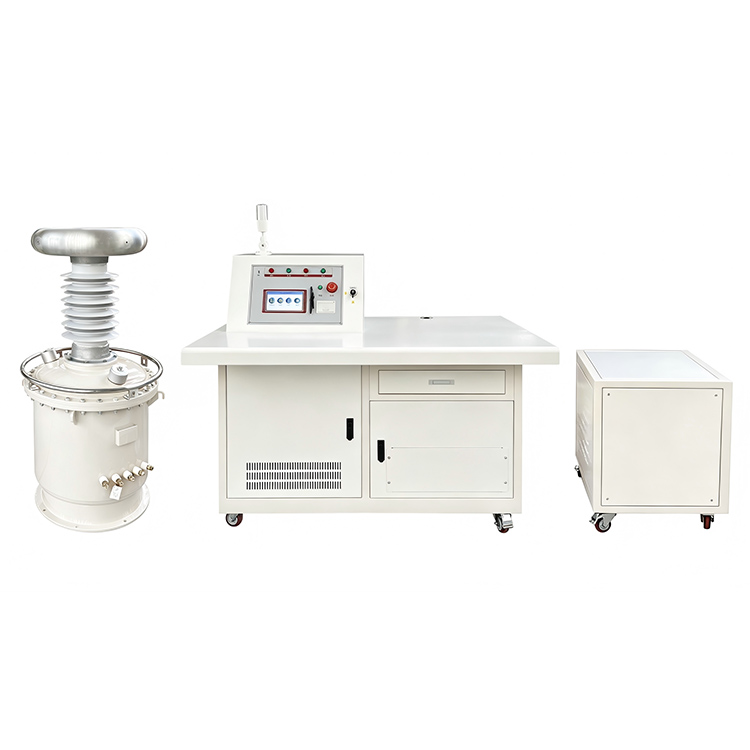

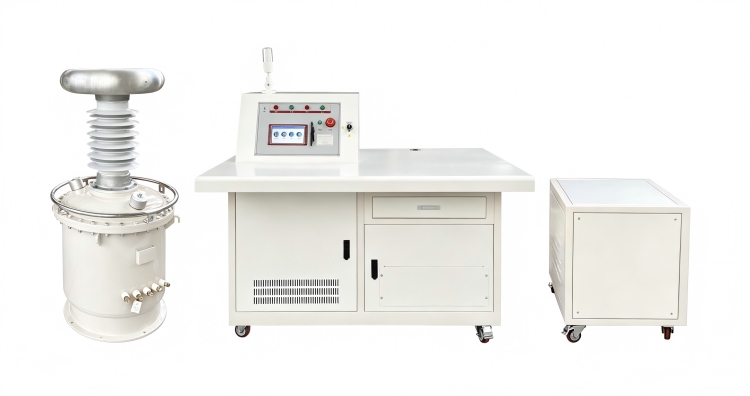

Tento kompletní integrovaný testovací systém je sestaven s vysokonapěťovým zkušebním transformátorem, vazebním kondenzátorem, vysokonapěťovou tlumivkou omezující proud, nízkonapěťovou kompenzační tlumivkou, izolačním transformátorem, automatickou provozní konzolí a kompenzační skříní. Jeho vestavěná struktura kompenzace nízkého napětí může efektivně snížit spotřebu vstupního proudu maximálně o 60 %, což pomáhá zvýšit energetickou účinnost a snížit denní provozní náklady.

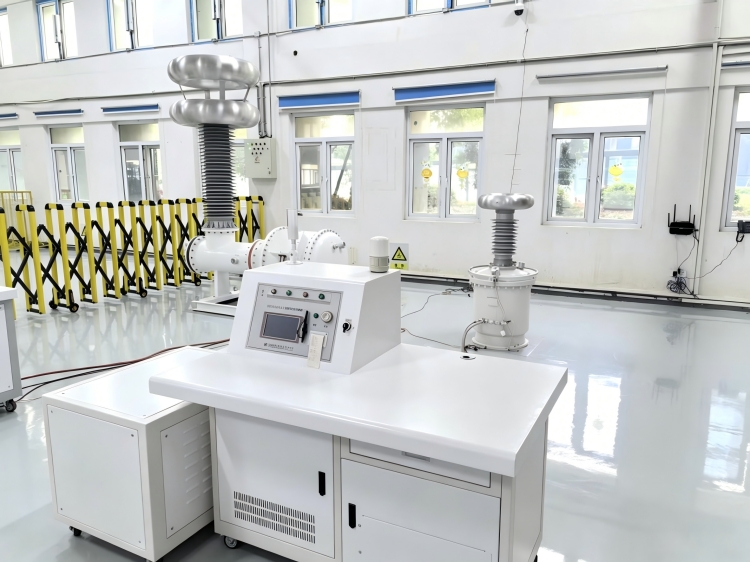

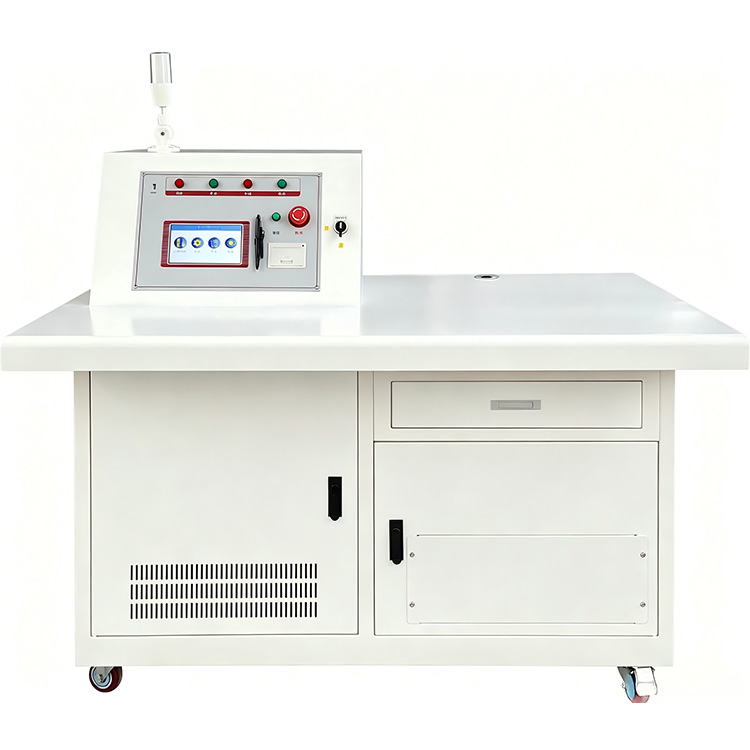

Systém je vybaven 7palcovou barevnou dotykovou ovládací konzolí a podporuje automatické i manuální testovací režimy. Uživatelé mohou nezávisle konfigurovat až pět napěťových stupňů, napěťové rampy a vydržet trvání testu. Mezi automatické testovací funkce patří zvyšování napětí, kompenzační přepínání, časování, snižování napětí, ukládání dat a tisk zpráv, což výrazně zlepšuje účinnost a opakovatelnost testování.

Systém navržený pro vysokonapěťové laboratoře a aplikace pro testování v terénu poskytuje stabilní sinusový výstup se zkreslením tvaru vlny menším než 5 %, nízkou provozní hlučností a spolehlivou ochranu proti přepětí a nadproudu. Škálovatelný design umožňuje podobným systémům v rámci produktové řady dosáhnout jmenovitého napětí až 1200 kV pro aplikace testování ultravysokého napětí.

Průvodce produktem

Jak systém funguje

Testovací systém 100kV s částečným vybíjením AC Hipot Test System generuje stabilní vysokonapěťový výstupní frekvenční výkon prostřednictvím testovacího transformátoru izolovaného SF6. Během testování vazební kondenzátor a měřicí obvod nepřetržitě monitorují aktivitu částečného výboje, zatímco automatický řídicí systém řídí procesy zvyšování napětí, udržování a snižování napětí.

Nízkonapěťová kompenzační tlumivka pracuje na snížení požadovaného vstupního proudu, což přináší lepší energetickou účinnost a odlehčuje zátěž připojeného napájecího zdroje. Celý systém je schopen provádět současně testování odolnosti proti napětí a měření částečného výboje, takže uživatelé mohou provádět důkladné hodnocení izolačního výkonu všech druhů vysokonapěťových zařízení.

Vlastnosti

1、 Konstrukce transformátoru izolovaného plynem SF6 bez kontaminace olejem

2、Celková úroveň částečného vybití ≤5 pC

3、Úroveň částečného vybití transformátoru ≤3pC

4, Jmenovité výstupní napětí do 100 kV

5、Kompenzace jalového výkonu snižuje proud zdroje až o 60 %

6、Automatické a ruční testovací režimy

7、Pětistupňové programovatelné nastavení napětí a časování

8、Nastavitelná rychlost rampy napětí od 0,5 kV/s do 2,5 kV/s

9、Automatické přepínání kompenzace a regulace napětí

10、Ukládání historických dat a funkce tisku

11、Vysoce přesné měření napětí

12、Stabilní sinusový výstup se zkreslením ≤5%

13、Nízkohlučný provoz ≤65dB

14、Komplexní přepěťová a nadproudová ochrana

15、Vhodné pro testování částečného vybití a střídavého napětí

Aplikační pole

1, Energetické společnosti

Používá se pro rutinní testování izolace a hodnocení částečných výbojů transformátorů, rozvaděčů, zařízení GIS, kabelů a rozvoden.

2, Vysokonapěťové laboratoře

Vhodné pro typové testování, tovární přejímací zkoušky a výzkumné projekty vyžadující ultranízký výkon při částečném vybíjení.

3、Výrobci transformátorů

Používá se pro kontrolu kvality, ověřování izolace a konečné tovární testování silových a distribučních transformátorů.

4、VŠ a výzkumné ústavy

Podporuje vysokonapěťové inženýrské vzdělávání, výzkum izolace a pokročilé projekty elektrického testování.

5, Průmyslové a těžařské podniky

Poskytuje testování preventivní údržby a hodnocení izolačního stavu pro kritická elektrická zařízení.

Typické zkušební položky

1, Testování odolnosti transformátoru AC

2, GIS testování částečného vybití

3、 Testování vysokonapěťových spínacích zařízení

4、 Testování izolace napájecího kabelu

5、 Testování izolátorů a průchodek

6、Tovární přejímací zkoušky elektrického zařízení

7、Výzkum v laboratoři vysokého napětí

8、Programy preventivní údržby
