Systém testování odolnosti střídavého napětí bez částečného vybití

S využitím pokročilé technologie transformátoru s izolací plynem SF6 poskytuje systém pro testování odolnosti proti částečnému vybití střídavého napětí stabilní výstup 250 kV s celkovou úrovní částečného vybití ≤ 5 pC. Díky inteligentnímu automatickému řízení, kompenzaci jalového výkonu, nízkošumovému provozu a komplexním ochranným funkcím je ideální pro energetické společnosti, průmyslové podniky, univerzity, výzkumné ústavy a vysokonapěťové laboratoře.

Vzhledem k tomu, že energetický průmysl neustále zvyšuje standardy pro kontrolu izolace a detekci mikročástečných výbojů, je tato testovací jednotka vyvinuta tak, aby odpovídala požadavkům trhu. Na rozdíl od konvenčních testovacích transformátorů plněných olejem, izolace SF6 odstraňuje rizika úniku oleje a znečištění a zároveň snižuje celkovou hmotnost zařízení o 20 % až 60 % pro snadnější přepravu a umístění.

Všechny tyto spolehlivé výkony jsou podporovány profesionální výrobní silou. Weshine® je moderní high-tech továrna specializující se na výzkum a vývoj, výrobu, prodej a servis zařízení pro automatizaci energetických systémů a testovacích přístrojů. Produkty se prodávají po celém světě a získaly pozitivní zpětnou vazbu od mnoha zákazníků.

Výkon

Systém pro testování odolnosti střídavého napětí bez částečného vybití využívá transformátory izolované plynem SF6 pro udržení stabilního 250kV výstupu a omezuje částečné vybití celé sady na ≤5 pC. Inteligentní automatické řízení, kompenzace jalového výkonu, nízká hlučnost a vícevrstvá bezpečnostní ochrana z něj činí praktickou volbu pro elektrárny, průmyslové klienty, univerzity a výzkumné laboratoře.

Index částečného vybití celého stroje dosahuje ≤ 5 pC a vestavěný transformátor SF6 generuje pouze částečný výboj ≤ 3 pC při jmenovitém napětí. Díky tomuto vynikajícímu izolačnímu výkonu je ideální pro inspekci částečného vybití, tovární přejímací kontroly, ověřování izolace a různé výzkumné úkoly vysokého napětí.

Struktura

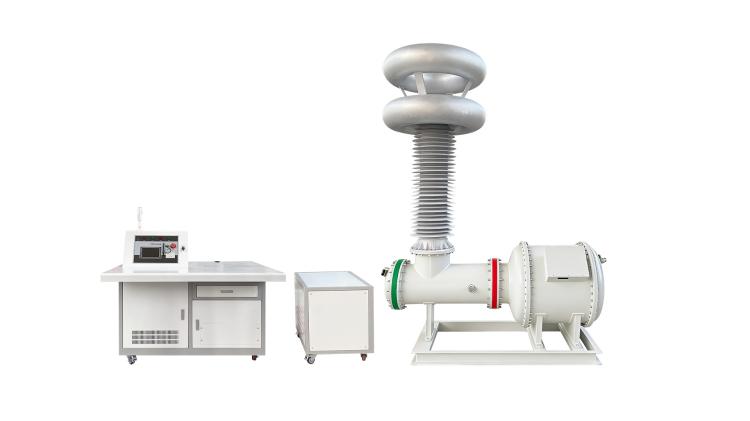

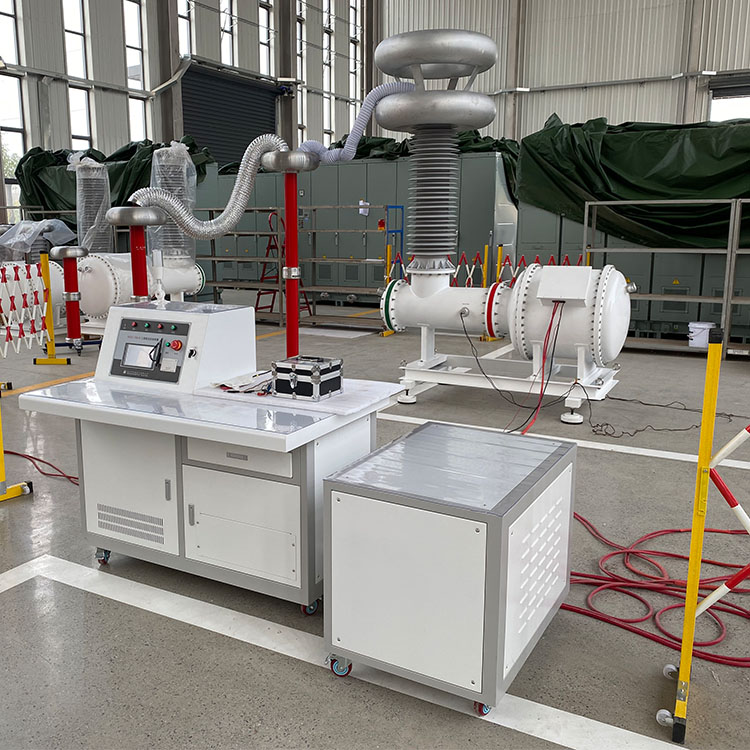

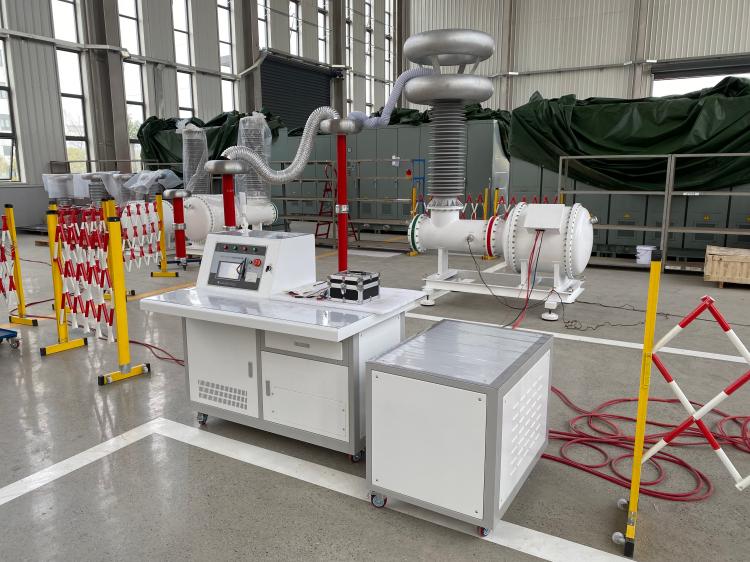

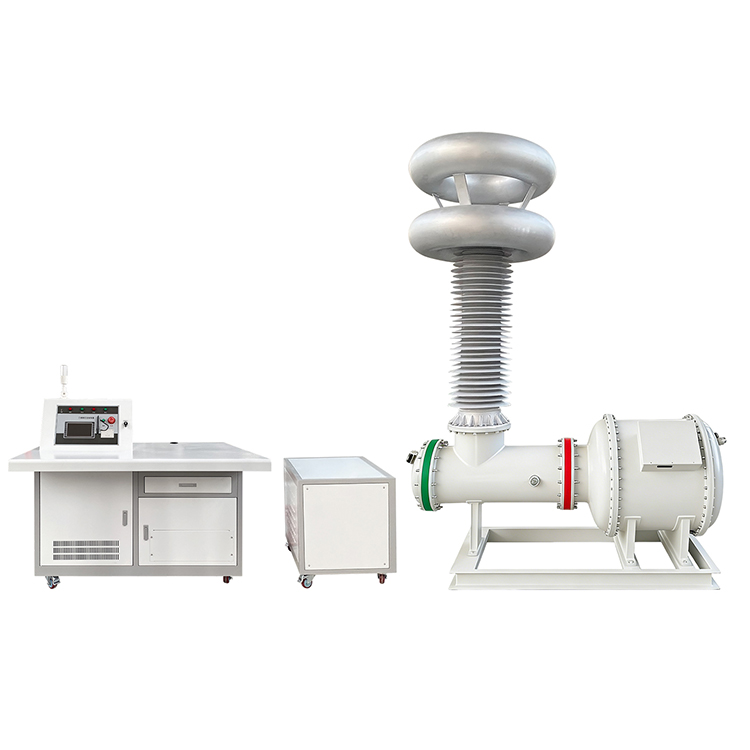

Kompletní balení obsahuje testovací transformátor izolovaný SF6, vazební kondenzátor, vysokonapěťovou tlumivku omezující proud, nízkonapěťovou kompenzační tlumivku, izolační transformátor a plně automatickou řídicí skříň. Technologie kompenzace nízkého napětí snižuje spotřebu vstupní energie až o 60 %, což výrazně zvyšuje účinnost testu a snižuje požadavky na napájení.

Řízení

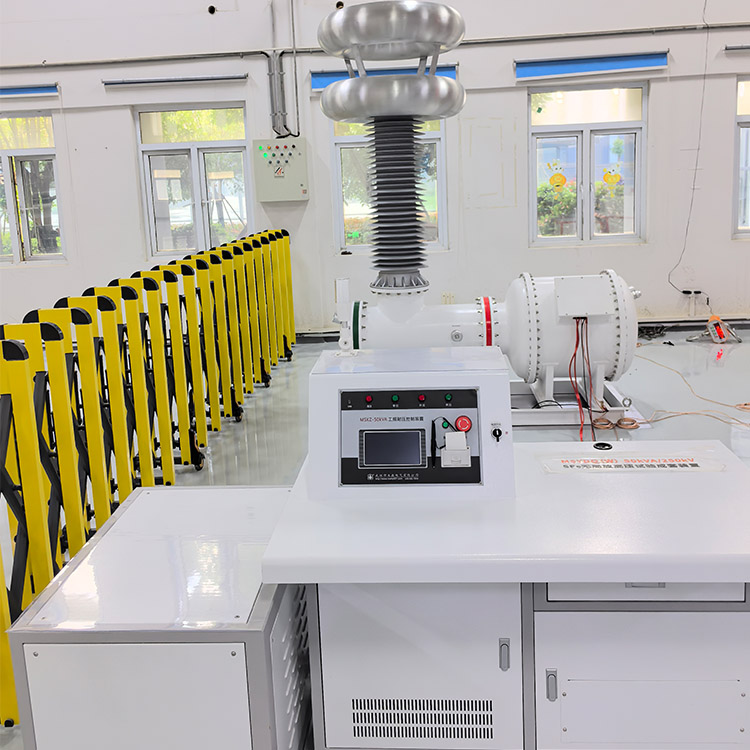

Systém pro testování odolnosti střídavého napětí bez částečného vybití je vybaven 7palcovou barevnou dotykovou ovládací jednotkou, která podporuje automatický i manuální režim provozu. Operátoři mohou volně nastavit pět samostatných napěťových segmentů, upravit rychlost zesílení a dobu výdrže. Automatické funkce zahrnují zvedání napětí, přepínání kompenzace, časování, odlehčení tlaku po testování, ukládání dat, vyhledávání záznamů a tisk zkušebních protokolů.

Bezpečnost

Pro zajištění stabilního a bezpečného provozu má zařízení na výstupu plynulé sinusové napětí se zkreslením tvaru vlny pod 5 % a provozním hlukem pod 65 dB. Přepěťové a nadproudové ochranné mechanismy jsou plně vybaveny. Jeho modulární rámec podporuje pozdější upgrady, rozšiřitelné pro testování ultravysokým napětím až do 1200 kV.

Vlastnosti

1、 Technologie plynem izolovaného transformátoru SF6

2、 Bezolejový design bez kontaminace životního prostředí

3、Úplná úroveň částečného vybití systému ≤5 pC

4、Úroveň částečného vybití transformátoru ≤3pC

5、Jmenovité výstupní napětí do 250kV

6, jmenovitá kapacita 50 kVA

7、Kompenzace jalového výkonu snižuje vstupní proud až o 60 %

8、Automatické a manuální testovací režimy

9、Pětistupňové programovatelné nastavení napětí a časování

10、Nastavitelná rychlost rampy napětí

11、Inteligentní regulace napětí a přepínání kompenzace

12、Ukládání historických dat a tisk sestav

13、Stabilní sinusový výstup se zkreslením ≤5%

14、Nízká provozní hlučnost ≤65dB

15、 Ochrana proti přepětí vysokého napětí

16、Ochrana proti nadproudu koncového proudu

17、Vhodné pro testování částečného vybití a odolnosti proti střídavému napětí

Aplikace

1, Testování odolnosti transformátoru AC

2, GIS testování částečného vybití

3、 Testování izolace rozváděče

4、 Testování vysokonapěťových kabelů

5、 Testování pouzdra

6、 Testování izolátoru

7、Factory Acceptance Testing (FAT)

8, Vysokonapěťové laboratorní testování

9、 Testování typu elektrického zařízení

10、Programy preventivní údržby

Výhody Weshine

Weshine Electric je profesionální výrobce vysokonapěťových testovacích zařízení a systémů pro měření částečného výboje. Naše systémy pro testování odolnosti střídavého napětí bez částečného vybití řady VS-W kombinují pokročilou technologii izolace SF6, ultranízký výkon při částečném vybití, inteligentní automatizaci a spolehlivou bezpečnostní ochranu. Řešení Weshine, navržená pro náročné laboratorní a terénní aplikace, pomáhají zákazníkům zlepšit přesnost testování, zajistit shodu s předpisy a zvýšit dlouhodobou spolehlivost zařízení.
