Ultranízkofrekvenční generátor vysokého napětí

Jako profesionální výrobce v Číně by vám společnost Weishine ráda poskytla vysoce kvalitní ultranízkofrekvenční vysokonapěťový generátor, který je navržen pro testování elektrické izolace střídavým proudem tam, kde by konvenční testovací zařízení pro výkonovou frekvenci vyžadovalo nadměrnou kapacitu. Při preventivních zkouškách izolace je zkouška odolnosti proti vysokému napětí jednou z nejdůležitějších metod pro ověření, zda izolace zařízení bezpečně odolá specifikovanému zkušebnímu napětí. U velkokapacitních testovacích objektů, jako jsou napájecí kabely XLPE, výkonové kondenzátory, velké generátory a motory, testování odolnosti střídavého proudu 50 Hz často vyžaduje velký testovací transformátor nebo rezonanční testovací sadu. Ultranízkofrekvenční testovací systém 0,1 Hz snižuje požadovanou kapacitu zkušebního výkonu a dělá testování v terénu praktičtějším. Kompaktní a přenosný design snižuje celkové pořizovací náklady pro týmy inženýrů v terénu.

Testovací jednotka generuje řízené ultranízkofrekvenční střídavé vysoké napětí. Dostupné výstupní frekvence jsou 0,1 Hz, 0,05 Hz, 0,02 Hz a 0,01 Hz. Nižší frekvence umožňuje přístroji testovat větší kapacitní zátěže při zachování velikosti testovacího zařízení a spotřeby energie. Podle manuálu je systém vhodný zejména pro elektrická zařízení s velkou ekvivalentní kapacitou, včetně silových kabelů, kondenzátorů, středních a velkých generátorů a motorů.

Komponenty produktu

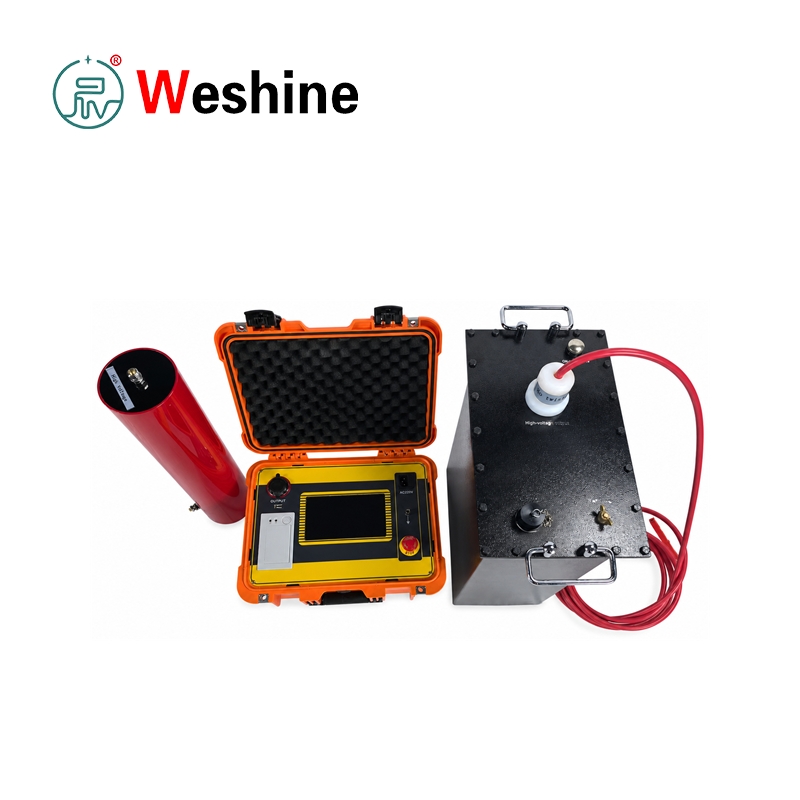

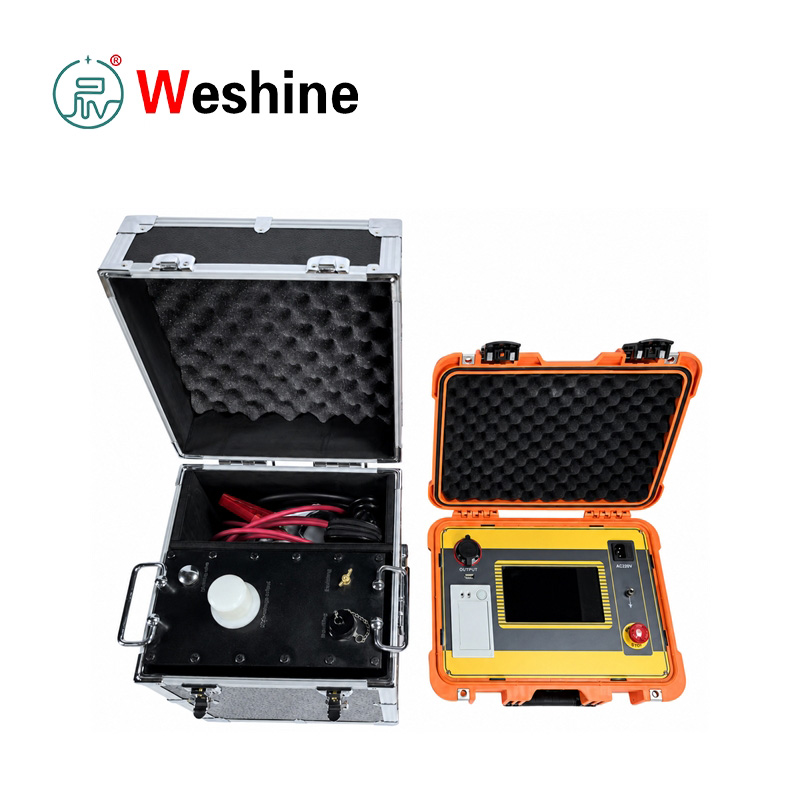

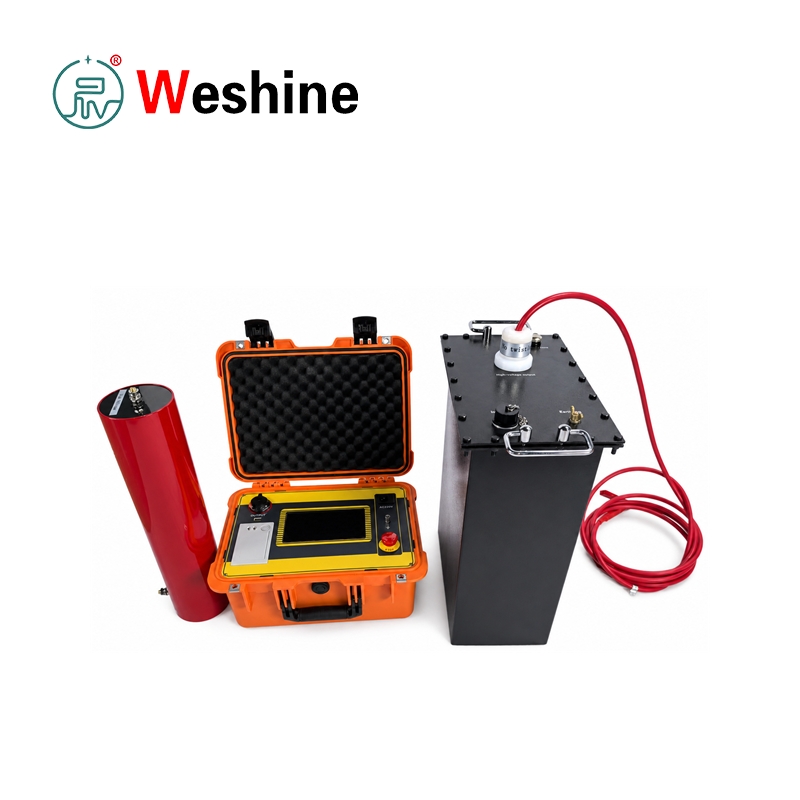

Systém se skládá ze dvou hlavních částí: regulátoru a vysokonapěťového zesilovače.

Ovladač obsahuje 7palcový kapacitní dotykový displej, vypínač, vstup AC 220 V, zemnící terminál, komunikační port USB, tiskárnu a tlačítko nouzového zastavení.

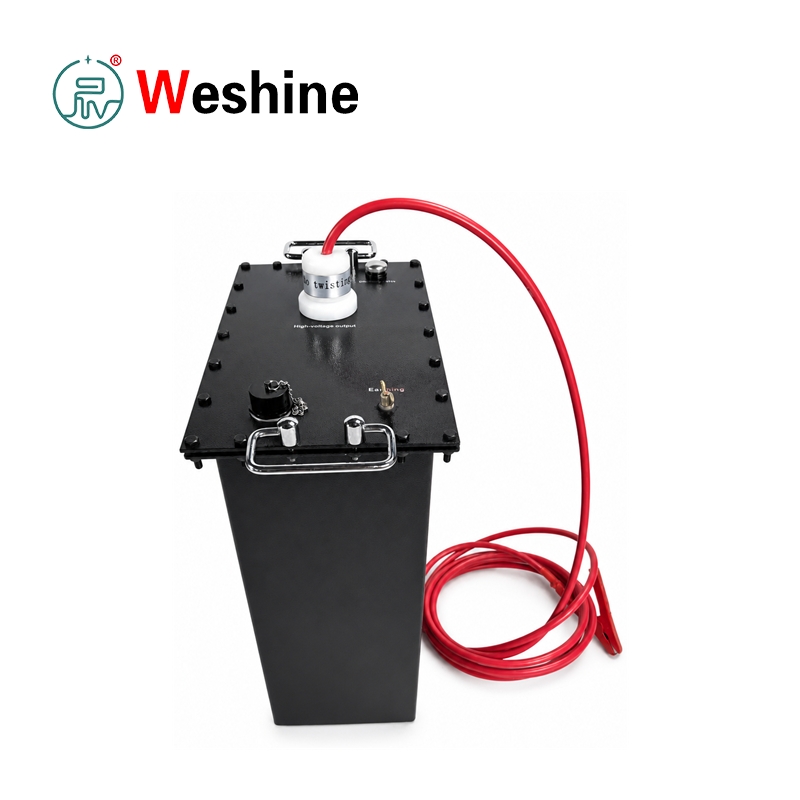

Zesilovač vytváří vysokonapěťový výstup a je připojen k regulátoru pomocí dodaného nízkonapěťového ovládacího kabelu. Vysokonapěťový výstup je připojen k testovanému objektu pomocí dodaného vysokonapěťového kabelu a zemnícího příslušenství.

Provoz je automatizovaný

Po zapojení uživatel nastaví výstupní frekvenci, dobu trvání testu, testovací napětí, limit nadproudu na straně vysokého napětí a limit přepětí na dotykové obrazovce. Když test začne, přístroj provede samokontrolu zátěže, automatický nárůst napětí, výstup s konstantní amplitudou, časování, normální vypnutí a automatické vybíjení. Přístroj lze zastavit pomocí časovače nebo ručním zastavením. Poskytuje také ochranu proti abnormálnímu vypnutí prostřednictvím přepěťové a nadproudové ochrany.

Tento ultranízkofrekvenční vysokonapěťový generátor využívá vysokonapěťovou a nízkonapěťovou uzavřenou zpětnou zpětnou vazbu. Manuál uvádí, že výstup nevytváří efekt kapacitního nárůstu. Více ochranných funkcí zahrnuje přepěťovou ochranu, vysokonapěťovou boční nadproudovou ochranu a nízkonapěťovou boční nadproudovou ochranu s dobou působení ochrany ne delší než 10 ms. Regulátor a vysokonapěťový generátor jsou propojeny nízkonapěťovou regulací a pro bezpečnější provoz je použito optické ovládání. Odolné provedení hardwaru, dlouhá životnost pro dlouhodobé projektové použití a opakované testování.

Výsledky testu lze přímo vytisknout jako protokol o testu. Historická data se ukládají automaticky po normálním zastavení časovače, ručním zastavení, zastavení přepěťové ochrany nebo zastavení nadproudové ochrany. Přístroj může uložit až 64 záznamů měření; starší záznamy jsou automaticky smazány při překročení limitu úložiště. Systém také podporuje nastavení data a času, přepínání čínských a anglických rozhraní, automatické ukládání, automatický tisk a USB komunikaci se softwarem pro vyšší správu.

Zkušební zařízení vyhovuje DL/T 849.4-2004, Všeobecné technické podmínky pro ultranízkofrekvenční vysokonapěťové generátory. Manuál také odkazuje na testovací metodu 0,1 Hz VLF pro 35 kV a nižší XLPE izolované silové kabely. Při použití v terénu nesmí kapacita testovaného objektu překročit jmenovité kapacitní zatížení zvolené konfigurace přístroje. Pokud je kapacita testovaného objektu nižší než 0,05 μF, může být pro podporu normálního výstupu paralelně připojen pomocný kondenzátor 0,05 μF.

Parametr produktu

Průvodce produktem

Princip činnosti VLF testovacího zařízení

Přenosné testovací zařízení VLF funguje tak, že nahradí test odolnosti vůči 50 Hz výkonové frekvenci testem střídavého proudu s velmi nízkou frekvencí.

U kapacitních testovacích objektů je proud úměrný frekvenci, kapacitě a napětí. Snížením frekvence na 0,1 Hz nebo nižší se značně sníží požadovaná kapacita zkušebního výkonu při zachování praktického účelu zkoušení odolnosti střídavého proudu.

Připojení zařízení před testováním

Před testováním připojte:

podle schématu zapojení v návodu.

Zemnící svorka musí být uzemněna. AC vstup je připojen ke zdroji 220 V, 50 Hz.

Pokud je použit přenosný generátor, výstupní napětí a frekvence generátoru musí být stabilní.

Nastavení parametrů a příprava testu

Zapněte ovladač a vstupte na obrazovku nastavení parametrů.

Nastavte následující parametry:

Dostupné frekvence zahrnují:

Trvání testu lze nastavit od 0 do 99 minut.

Hodnoty napětí a proudu zobrazené přístrojem jsou špičkové hodnoty.

Automatický testovací proces

Po stisknutí Start přístroj provede samokontrolu.

Proces testování zahrnuje:

1. Samokontrola zatížení
2. Automatický nárůst napětí
3. Výstup s konstantní amplitudou
4. Vydržet načasování
5. Automatické vypnutí a vybití

Pokud není detekována žádná zátěž, ovladač zobrazí varování o nulové zátěži.

Po dosažení nastaveného napětí přístroj udržuje výstup s konstantní amplitudou a spustí proces časování výdrže.

Po dosažení nastaveného času systém zastaví vysokonapěťový výstup a automaticky vybije testovaný objekt.

Režimy vypnutí a správa dat

Nástroj podporuje:

Normální vypnutí

Abnormální vypnutí

V každém režimu vypnutí jsou testovací data uložena jako historická data.

Uživatelé mohou:

Průvodce testováním kabelů

Pro testování kabelů:

1. Před testováním odpojte všechna elektrická zařízení připojená ke kabelu.
2. Změřte izolační odpor pomocí megaohmmetru.
3. Test odolnosti VLF proveďte až poté, co je přijatelná kontrola izolace.

Manuál specifikuje:

Délka testu:

Průvodce testováním synchronního motoru

Pro testování synchronního motoru manuál doporučuje testování fáze po fázi.

Testovací metoda:

Zkušební doba je obecně stejná jako zkouška odolnosti vůči výkonové frekvenci, běžně:

Během testování by měli operátoři sledovat:

Bezpečnostní vybití po testování

Po vypnutí použijte vybíjecí tyč k úplnému vybití testovaného objektu před odstraněním jakýchkoli kabelů.

Tento krok je nezbytný zejména pro kapacitní zařízení, jako jsou:

Vlastnosti

1．Podporuje 0,1 Hz ultra-nízkofrekvenční AC testy odolnosti.

2．Podporuje výběr výstupní frekvence 0,05 Hz, 0,02 Hz a 0,01 Hz.

3．Poskytuje automatické zvýšení napětí, výstup s konstantní amplitudou, časování, vypnutí a vybití.

4．Měří a zobrazuje vysokonapěťový výstup a testovací proud jako špičkové hodnoty.

5．Poskytuje přepěťovou ochranu pro vysokonapěťový výstup.

6．Poskytuje nadproudovou ochranu na straně vysokého napětí a na straně nízkého napětí.

7．Automaticky odpojí výstup, když napětí nebo proud překročí nastavený limit.

8．Doba působení ochrany ne delší než 10 ms.

9．Poskytuje 7palcovou kapacitní dotykovou obrazovku.

10．Zobrazuje testovací data a výstupní křivku na dotykové obrazovce.

11．Zahrnuje automatické ukládání historických dat až pro 64 záznamů.

12．Poskytuje vestavěnou tiskárnu pro tisk zkušebních protokolů.

13．Podporuje USB komunikaci se softwarem pro vyšší správu.

14．Zahrnuje přepínání čínských a anglických rozhraní.

15．Poskytuje vysokonapěťovou a nízkonapěťovou zpětnou zpětnou vazbu s uzavřenou smyčkou.

16．Podporuje odolnost AC při testování velkokapacitních testovacích objektů.

17．Zahrnuje vybíjecí tyč a zemnící kabel pro bezpečné vybíjení po testu.

18．Poskytuje tlačítko nouzového zastavení na ovladači.

19．Podporuje vnitřní i venkovní provoz.

20．Zahrnuje kompenzační kondenzátor pro testované objekty s malou kapacitou.

Aplikační scénáře

Energetické služby

Energetické společnosti používají zkušební zařízení VLF pro testování odolnosti vysokonapěťových silových kabelů, velkých motorů, generátorů, kondenzátorů a dalších velkokapacitních elektrických zařízení během preventivní údržby a přejímacích zkoušek.

Výrobci transformátorů

Výrobci transformátorů a elektrických zařízení mohou testovací sadu použít v testovacích oblastech, kde velkokapacitní izolační systémy vyžadují ověření odolnosti vůči střídavému proudu při snížené frekvenci.

Elektrárny

Elektrárny používají přístroj pro testování odolnosti vinutí statoru generátoru, velkých motorů, servisních kabelů stanic a souvisejících izolačních systémů při uvádění do provozu, generálních opravách a běžné údržbě.

Železnice

Železniční napájecí systémy využívají kabely středního napětí a rotační zařízení. Testovací jednotka podporuje testování odolnosti v terénu během plánovaných odstávek údržby.

Průmyslové závody

Průmyslová zařízení, jako jsou těžařské, petrochemické, ocelářské a výrobní závody, mohou tento přístroj používat k testování odolnosti kabelů a motorů v rozvodných systémech elektrárny.

univerzity

Vysoké školy a školicí střediska mohou systém využívat pro výuku principů zkoušky odolnosti VLF, výpočtu kapacitního proudu, zkušebních postupů kabelů a praxe v oblasti bezpečnosti vysokého napětí.

Zkušební laboratoře

Vysokonapěťové laboratoře se mohou spolehnout na ultranízkofrekvenční vysokonapěťový generátor pro testování odolnosti kapacitních testovacích objektů, vzorků kabelů, motorů a izolačních systémů vyžadujících řízené ultranízkofrekvenční napětí.

Údržba kabelů

Týmy údržby kabelů používají testovací zařízení pro akceptační testy XLPE kabelů, preventivní testy, následné kontroly závad a ověření izolace po instalaci nebo opravě.

Aplikace

Testování odolnosti 1．0,1 Hz VLF AC.

2．XLPE napájecí kabel vydržel testování.

3．35 kV a nižší testování izolace kabelu.

4. Výkonový kondenzátor vydrží testování.

5. Testování izolace středního a velkého generátoru.

6. Testování odolnosti vinutí statoru motoru.

7. Test předání kabelu.

8. Testování preventivní údržby kabelu.

9．Ověření izolace velkokapacitního zařízení.

10．Pole AC odolávat testování se sníženou kapacitou testovacího výkonu.

11．Automatické časované vysokonapěťové testování.

12．Ochrana proti přepětí a nadproudu vydrží testování.

13．Uložení historických záznamů testu.

14. Vygenerování tištěné zprávy o zkoušce.

15. Kontrola stavu izolace před zapnutím napájení.

Případ zákazníka

Průmysl: Dodavatel údržby kabelů.

Problém: Dodavatel údržby potřeboval provést přejímací zkoušky na nově instalovaném vysokonapěťovém kabelu XLPE. Konvenční vysokofrekvenční zařízení odolávající střídavému proudu bylo obtížné přepravovat a vyžadovalo vyšší výkonovou kapacitu kvůli kapacitě kabelu. Tým potřeboval přenosné řešení AC odolnosti vhodné pro testování kabelů v terénu.

Proces testování: Technici odpojili všechna zařízení připojená ke kabelu a nejprve zkontrolovali každou fázi pomocí megaohmmetru. Po potvrzení přijatelného izolačního odporu připojili regulátor, booster, vysokonapěťový výstupní kabel, zemnící kabel a výbojovou tyč podle zkušebního zapojení. Testovací napětí bylo nastaveno podle fázového napětí kabelu a hodnota nadproudu byla vypočtena z kapacity kabelu, testovací frekvence a napětí. Tým zvolil výstup 0,1 Hz, nastavil požadovanou dobu trvání testu a zahájil automatický nárůst napětí.

Výsledek: Přístroj dokončil automatické zvýšení napětí, výstup s konstantní amplitudou, časování, vypnutí a vybití. Během doby výdrže nebyl pozorován žádný destruktivní výboj, abnormální zvuk, kouř, zápach, nestabilní napětí nebo abnormální proud. Data testu byla uložena a vytištěna pro záznam projektu.

Výhody: Dodavatel dokončil test odolnosti kabelu AC s menším a praktičtějším polním systémem. Automatická ochrana, načasování, vybíjení, skladování a tisk pomohly snížit manuální operace a zlepšily dokumentaci testů.

FAQ

K čemu se používá ultranízkofrekvenční vysokonapěťový generátor? Používá se pro zkoušení odolnosti VLF AC u velkokapacitních elektrických zařízení, zejména silových kabelů, výkonových kondenzátorů, generátorů a motorů.

Proč používat testování VLF 0,1 Hz místo testování odolnosti 50 Hz AC? Velkokapacitní zkušební objekty vyžadují vysoký proud při 50 Hz. Snížení testovací frekvence na 0,1 Hz značně snižuje požadovanou testovací kapacitu, takže testování střídavým proudem v terénu je praktičtější.

Jaké výstupní frekvence jsou k dispozici? Testovací jednotka podporuje nastavení výstupní frekvence 0,1 Hz, 0,05 Hz, 0,02 Hz a 0,01 Hz.

Jaká je maximální kapacitní zátěž? Maximální zatížení je 0,5 μF při 0,1 Hz, 1,1 μF při 0,05 Hz, 2,2 μF při 0,02 Hz a 5,5 μF při 0,01 Hz.

Jaké ochranné funkce jsou zahrnuty? Přístroj obsahuje přepěťovou ochranu, vysokonapěťovou boční nadproudovou ochranu, nízkonapěťovou boční nadproudovou ochranu, nouzové zastavení a automatické vybíjení po vypnutí.

Může testovací sada tisknout protokoly o testu? Ano. Vestavěná tiskárna dokáže vytisknout aktuální testovací data a historická data zobrazená na obrazovce.

Kolik historických záznamů lze uložit? Přístroj může uložit až 64 historických záznamů testů. Záznamy starší než posledních 64 jsou automaticky smazány.

Jaká bezpečnostní opatření jsou vyžadována po testování? Po vypnutí použijte vybíjecí tyč k úplnému vybití testovaného objektu před odstraněním jakýchkoli kabelů. Vysokonapěťové testování by mělo být prováděno pouze vyškoleným personálem dodržujícím vysokonapěťové bezpečnostní postupy.

Výhody Weshine

Weshine Electric poskytuje elektrické testovací zařízení pro energetické společnosti, dodavatele, průmyslové závody, laboratoře a týmy údržby kabelů. Při testování odolnosti VLF se Weshine zaměřuje na praktický provoz v terénu, stabilní vysokonapěťový výstup, automatickou ochranu, kompletní příslušenství a přehlednou testovací dokumentaci. Přístroje jsou dodávány se záznamy o kontrole z výroby a provozními pokyny, které podporují spolehlivé použití po dodání.

Weshine může zákazníkům pomoci s výběrem modelu, nastavením testovacího napětí kabelu, vyhodnocením zátěžové kapacity a přizpůsobenými požadavky na testování. Pokud hledáte stabilní, dlouhodobé testovací zařízení, náš ultra-nízkofrekvenční vysokonapěťový generátor může plně uspokojit vaše různé požadavky na testování na místě. Díky inženýrským zkušenostem, kontrole kvality, technické podpoře, spolehlivým testovacím řešením a mezinárodním službám pomáhá Weshine uživatelům provádět testování kabelů a velkokapacitní izolace efektivně a bezpečně. Rychlá globální logistika, více možností platby pro zámořské velkoodběratele.
