Zkouška odporu vinutí transformátoru

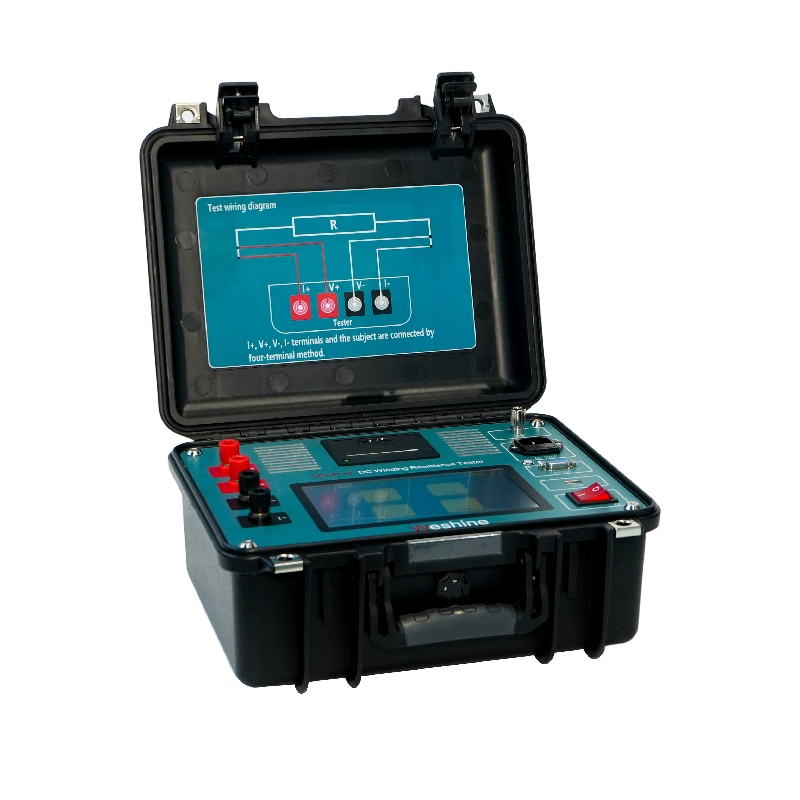

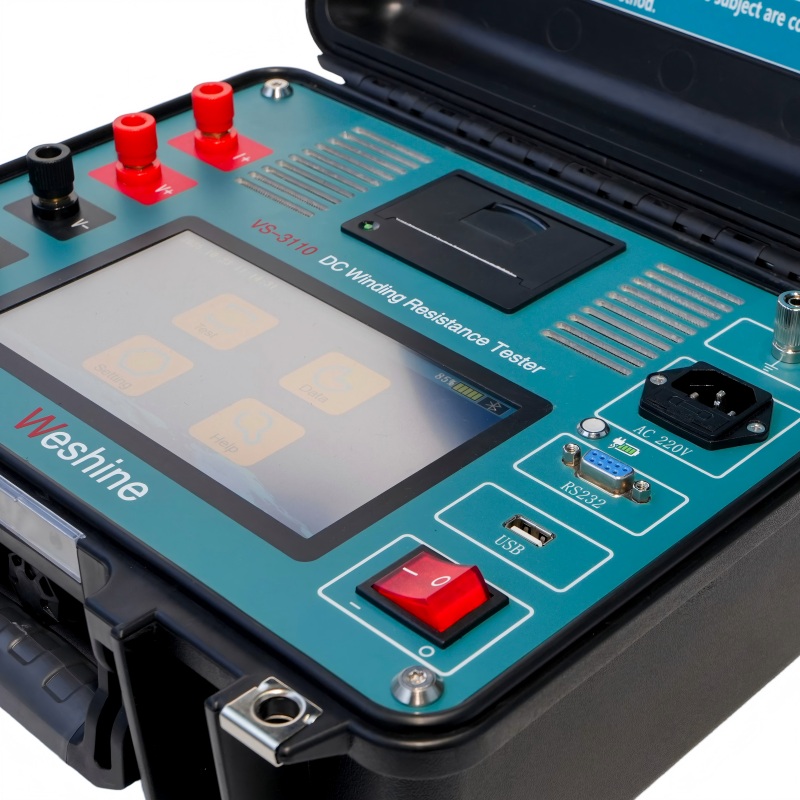

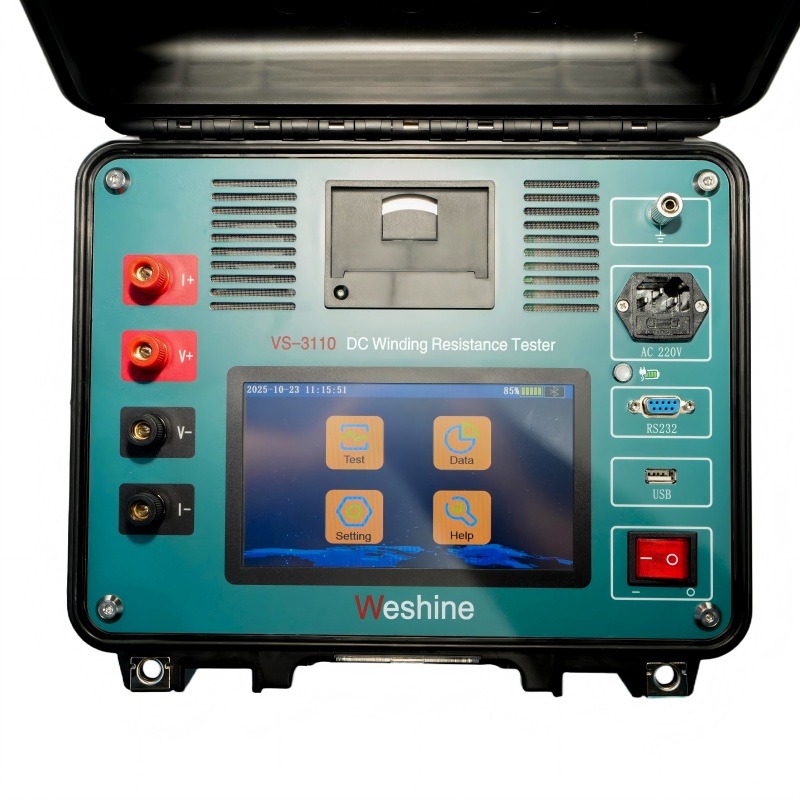

Weshine, profesionální výrobce v Číně, poskytuje VS-3110 Transformer Winding Resistance Tester je profesionální elektrický testovací přístroj určený pro přesné testování odporu vinutí transformátoru. Tento přístroj, známý také jako transformátorový DC odporový tester nebo transformátorový ohmmetr, je vyvinut pro měření odporu různých magnetických vinutí a elektrických spojů s nízkým odporem.

Zkouška odporu vinutí transformátoru je důležitou diagnostickou metodou používanou k ověření elektrického stavu vinutí transformátoru, kontrole vnitřních spojů a vyhodnocení integrity přepínačů odboček. Přesným měřením hodnot stejnosměrného odporu mohou inženýři identifikovat potenciální problémy související s připojením vinutí a stavem vodičů během výroby transformátoru, instalace, uvádění do provozu a údržby.

Proč je důležité testování odporu vinutí transformátoru?

Testování odporu vinutí transformátoru je jedním z nejdůležitějších rutinních elektrických testů používaných k ověření integrity vinutí, detekci uvolněných spojů, identifikaci závad přepínače odboček a vyhodnocení stavu vodičů.

Porovnáním hodnot odporu mezi fázemi a historickými záznamy o údržbě mohou inženýři identifikovat abnormality dříve, než se rozvinou do selhání transformátoru.

Mezi typické zjištěné problémy patří:

Uvolněné spoje vinutí

Poškozené přepínače odboček

Špatné pájené spoje

Zkratované závity vinutí

Stárnoucí vodiče

Vysoký přechodový odpor

Klíčové vlastnosti

1. Přesné měření odporu vinutí transformátoru

VS-3110 je speciálně navržen pro přesné měření DC odporu vinutí transformátoru. S testovacím rozsahem 200 μΩ až 50 kΩ a přesností měření ±0,2 % poskytuje spolehlivé údaje o odporu pro kontrolu a údržbu transformátoru.

2. Výstupní zkušební proud 10 A

Přístroj poskytuje maximální výstupní proud 10 A, což umožňuje stabilní měření odporu pro aplikace vinutí transformátoru.

Vhodný testovací proud pomáhá získat přesné hodnoty odporu a podporuje účinné testovací postupy pro různé typy elektrických vinutí.

3. Duální měření vstupního potenciálu

Funkce dvojitého potenciálního vstupu umožňuje testeru měřit:

Dvě primární vinutí

Dvě sekundární vinutí

Jedno primární vinutí a jedno sekundární vinutí

Tento design zlepšuje efektivitu testování tím, že umožňuje funkce simultánního měření.

4. Funkce duálního čtení a duálního vstřikování

Funkce duálního čtení a duálního vstřikování poskytuje praktickou testovací metodu pro inženýry, kteří potřebují efektivně dokončit měření odporu vinutí.

Pomáhá zlepšit produktivitu testování v terénu při zachování přesnosti měření.

10 A Zkoušečka odporu transformátoru pro odpor vinutí Test transformátoru

10A tester odporu transformátoru, také nazývaný Transformer DC Resistance Tester nebo Transformer Ohmmeter, vyrobený pro vinutí testování odporu transformátoru, je linkový, přenosný v terénu přístroj speciálně navržený pro bezpečné a přesné měření odpor všech typů magnetických vinutí. Testuje transformátory, rotující vinutí motoru, bočníkové tlumivky a měření nízkého odporu spojů, kontakty a řídicí obvody.

Dvojitý potenciálový vstup může měřit odpor dvou primárních vinutí, dvou sekundárních vinutí nebo jednoho primárního a jedno sekundární vinutí současně. Toto duální čtení a duální vstřikování Funkce je efektivní způsob, jak dokončit test včas.

Weshine®Zkouška odporu vinutí transformátoruParametr (Specifikace)

Typická aplikace

Účel Weshine®  Zkouška odporu vinutí transformátoruje:

- Zkontrolujte integritu vinutí transformátoru

- Zkontrolujte integritu přepínače odboček (pokud jakýkoli)

- Zkontrolujte vnitřní připojení

-Vypočítejte ztrátu vodiče způsobenou stejnosměrným proudem odpor (p=I²R）

Specifikace každého transformátoru bude být stanovena pomocí typové zkoušky, rutinní zkoušky, speciální zkoušky a dalších zkoušek.

Výběry

Weshine má konkrétně 8 let zkušeností pro nabídku kompletního sortimentu elektrozařízení. V současné době má Weshine vynalezl různé testery odporu transformátoru, jak je znázorněno ve formě:

Na základě problémů s dodavatelským řetězcem: Prosím pro aktuální ceny a kontaktujte svého preferovaného autorizovaného distributora Weshine dodací lhůty.

Certifikáty kvality

Vždy věříme, že všechen úspěch naše společnost přímo souvisí s kvalitou produktů, které poskytujeme. Navíjení odporová zkouška transformátoru splňují nejvyšší specifikované požadavky na kvalitu v pokynech ISO9001, ISO14000:14001 a náš přísný systém kontroly kvality.
