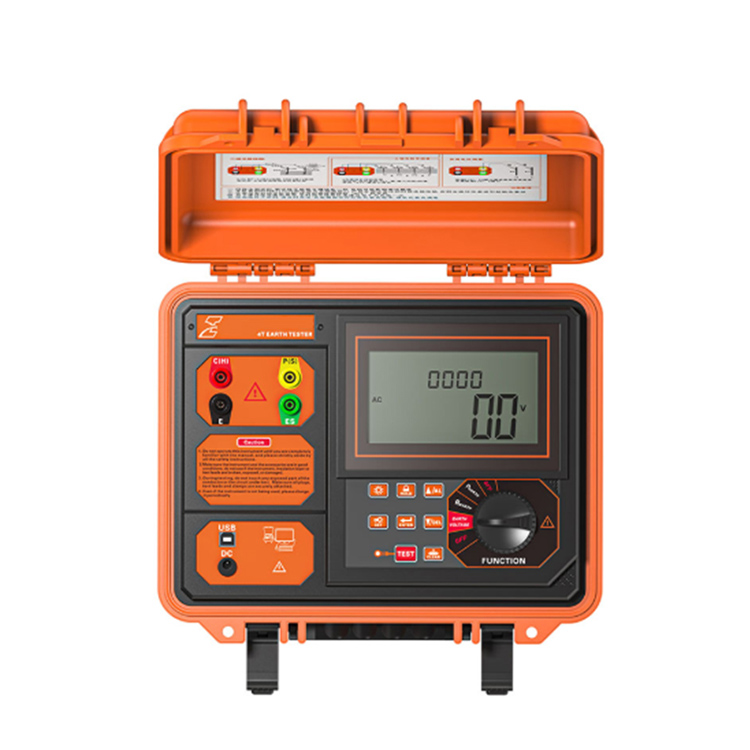

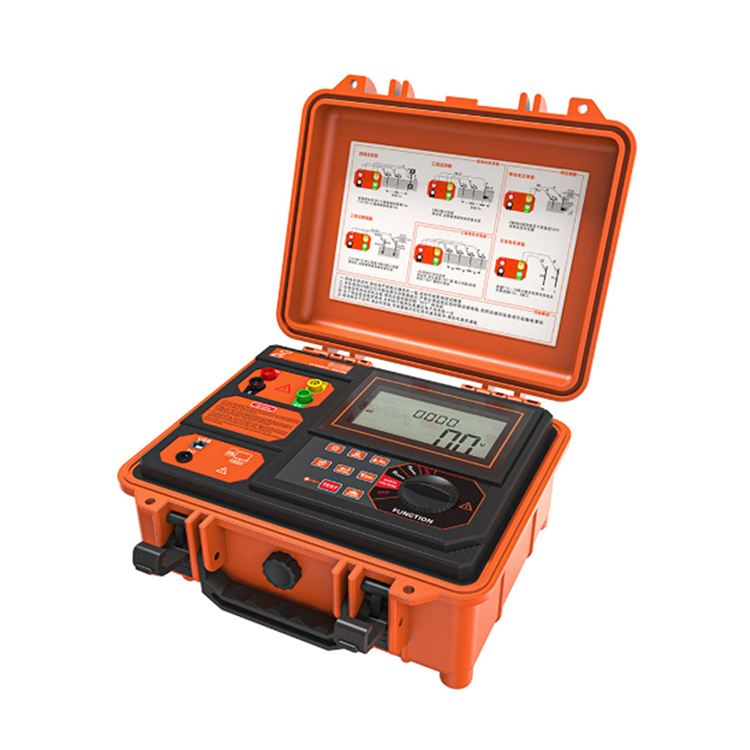

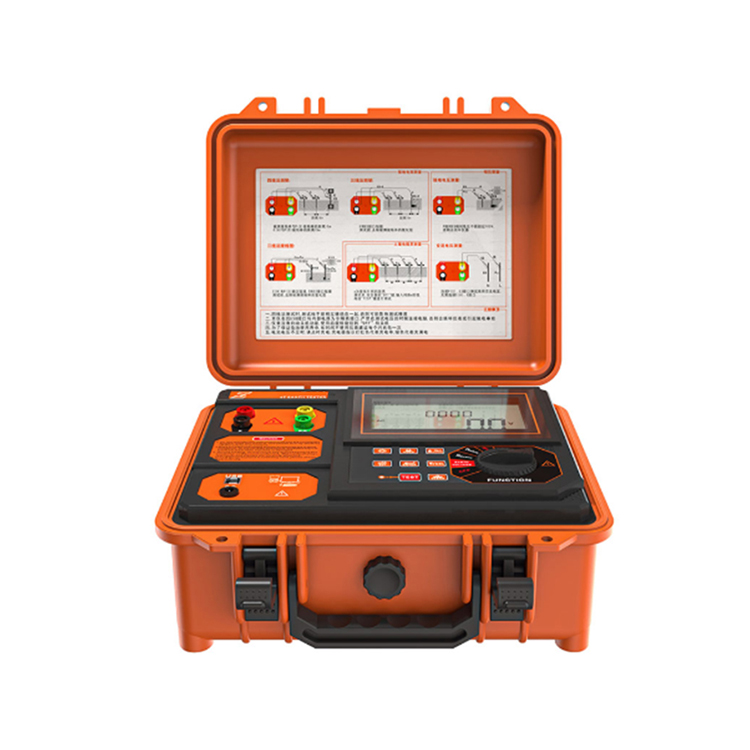

Digitální tester zemního odporu VS-3001

Tester zemního odporu a odporu půdy VS-3001 je speciálně navržen a vyroben pro měření zemního odporu, odporu půdy, zemnícího napětí a střídavého napětí na místě v kombinaci s novým standardem pro testování zemního odporu ochrany před bleskem. Testovací proud je až 20 mA. Technologie digitálního a mikroprocesorového zpracování, přesná 4vodičová metoda, 3vodičová metoda a jednoduchá 2vodičová metoda měření zemního odporu, import technologie FFT (Fast Fourier Transform), technologie AFC (Automatic Frequency Control), automatická identifikace rušení a výběr frekvence měření, provedení rušení Minimalizujte dopad a poskytněte přesnější hodnotu zemního odporu. Má jedinečnou schopnost proti rušení a přizpůsobivost prostředí a má dobrou konzistenci opakovaných testů, což zajišťuje vysokou přesnost, vysokou stabilitu a vysokou spolehlivost dlouhodobého měření. Je široce používán při měření zemního odporu, odporu půdy, uzemňovacího napětí a střídavého napětí elektrické energie, telekomunikací, meteorologie, ropných polí, stavebnictví, ochrany před bleskem a průmyslových elektrických zařízení.

Tester zemního odporu a odporu půdy VS-3001, také známý jako přesný tester odporu uzemnění, čtyřvodičový tester zemního odporu, dvou-tří-čtyřvodičový tester zemního odporu, tester odporu půdy, sestává z hostitele, datového softwaru, testovací linky, pomocných zemnících tyčí, komunikačních linek atd. Speciální nástrojová krabice s použitím polypropylenového typu one-time výplňový materiál pro hostitele, kompozitní nový materiál pro vstřikování , nízká hustota, pevnost, tuhost, tvrdost, odolnost proti opotřebení, tepelná odolnost, izolační výkon je lepší, jeho skříňové tělo vydrží tlak asi 200 kg, což zajišťuje vysokou přesnost, vysokou stabilitu a vysokou spolehlivost v různých testech životního prostředí. Velký LCD displej hostitele s podsvícením a indikací sloupcového grafu je na první pohled jasný. Zároveň může uložit 300 sad dat a funkce čtení historických dat, prohlížení, ukládání, reportování a tisk lze realizovat prostřednictvím datového softwaru.

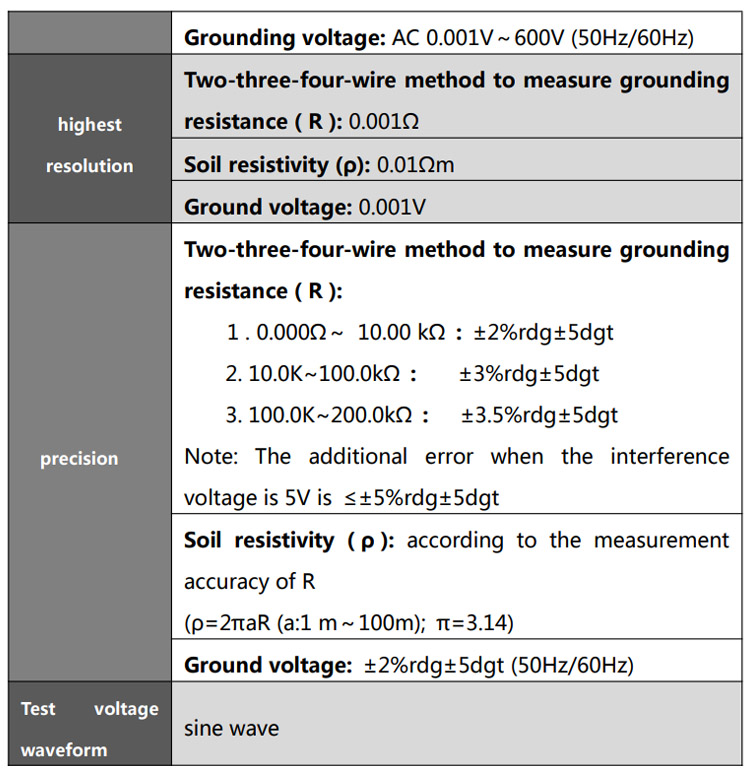

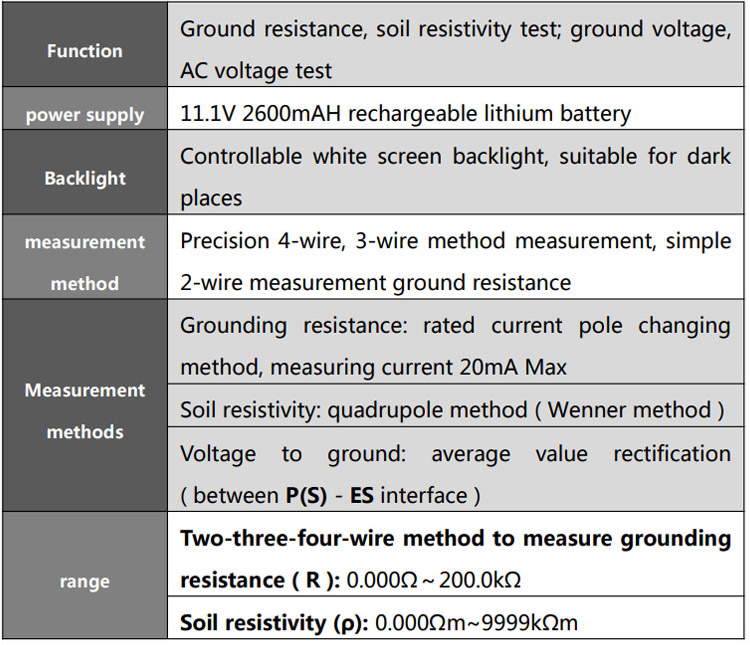

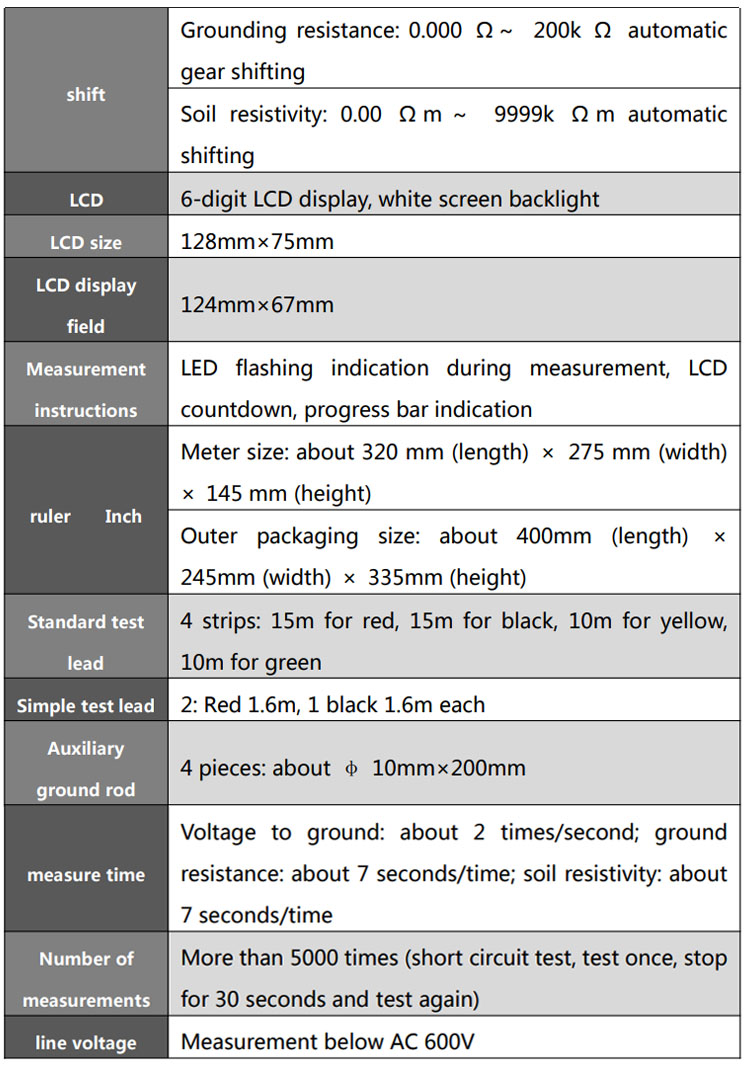

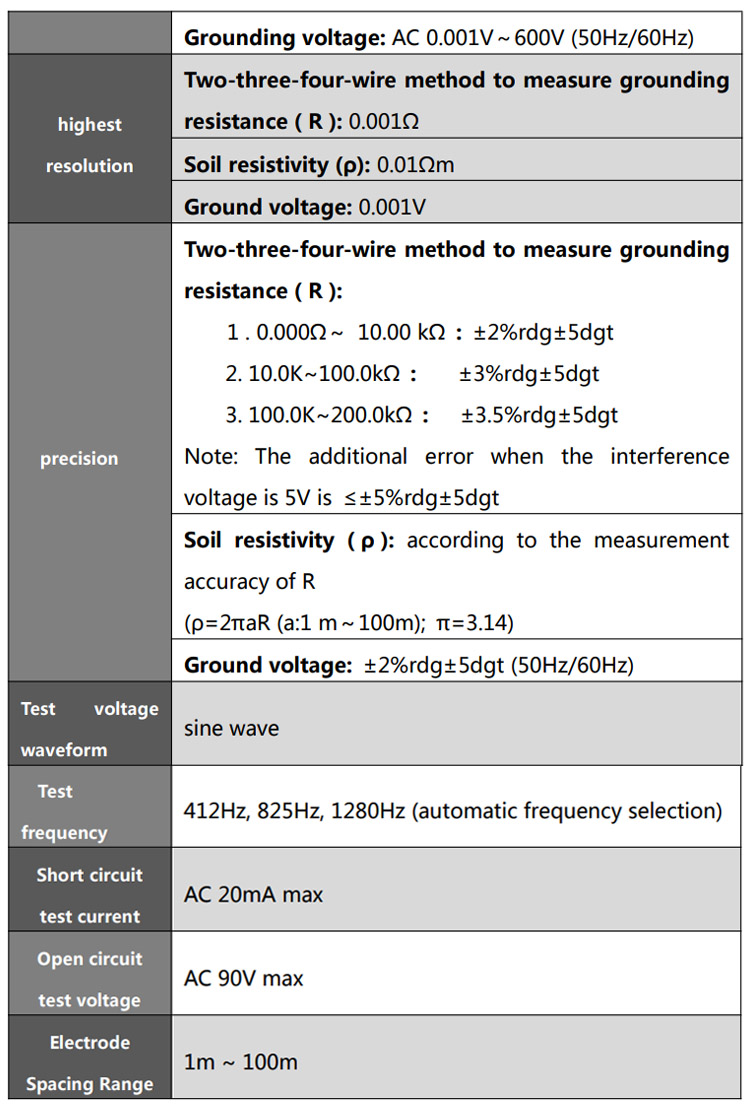

Technické specifikace

Klíčové vlastnosti

Vysoká přesnost a ochrana proti rušení‌: Automatický výběr frekvence (412Hz/825Hz/1280Hz) pomáhá minimalizovat rušení. Přesnost měření zemního odporu může dosáhnout ±2%rdg±5dgt pro rozsah 0,000Ω–10,00kΩ.

Robustní a přenosný design‌: Dodává se v sadě nástrojů průmyslové základnové stanice, která odolá tlaku 200 kg. Je lehký (základnová stanice 2,7 kg) a vhodný pro použití v terénu.

Široký rozsah měření‌: Zemní odpor: 0,000Ω–200 kΩ; Rezistivita půdy: 0,00 Ω·m–9999 kΩ·m; Zemnění/střídavé napětí: 0,001–600,0 V.

Uživatelsky přívětivé ovládání‌: Velký LCD s podsvícením, ukazatel průběhu testu, indikátor odpočítávání a intuitivní volič funkcí/tlačítka. Dokáže automaticky detekovat rušení (varování NOISE >5V) a přetížení (OL displej).

Správa dat‌: Ukládá až 300 sad dat. Data lze uchovávat, prohlížet, mazat v zařízení a přenášet přes ‌RS232/USB do PC‌ pomocí dodaného softwaru pro hlášení a tisk.

Shoda s bezpečností‌: Splňuje IEC61010-1 (CAT III 300V, CAT IV 150V), s ochranou proti přetížení a jasnými bezpečnostními varováními týkajícími se izolace, limitů napětí (nepřekračujte 600V) a správného provozu.

Aplikace

VS-3001 je široce používán v odvětvích, která vyžadují spolehlivé testování zemnícího systému a analýzu půdy, včetně:

Elektrotechnika‌ – Test

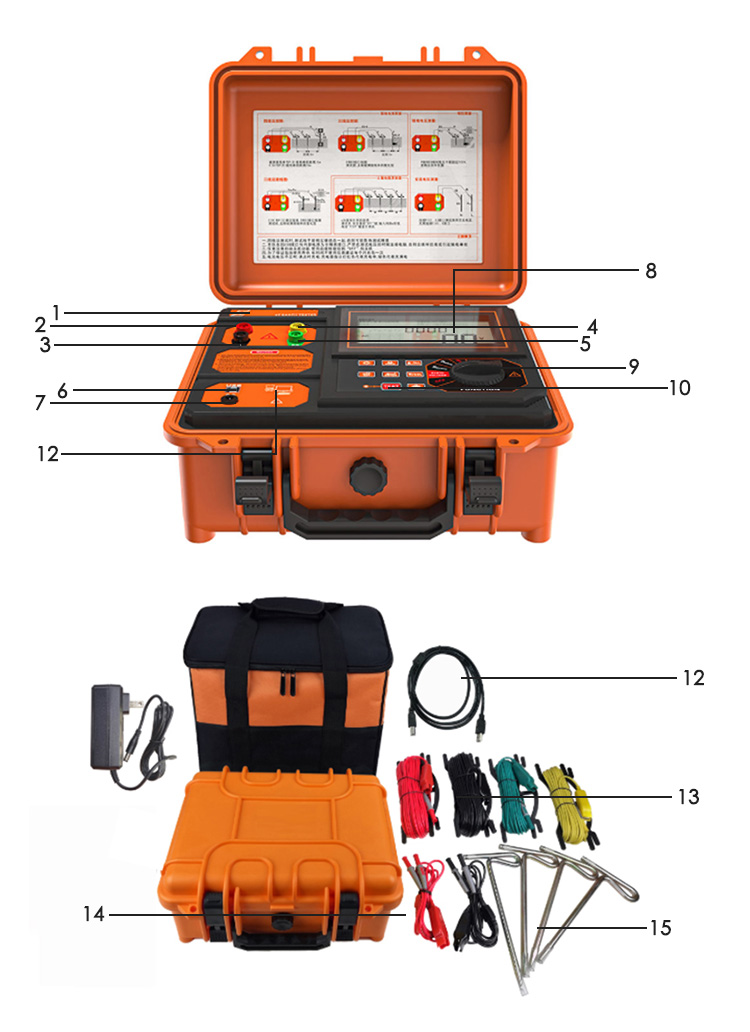

Struktura

1: Umístění modelu produktu

2: Rozhraní C(H): proudový pól

3: Rozhraní E: zemnící pól

4: Rozhraní P(S): pól napětí

5: Rozhraní ES

6: USB rozhraní

7: Nabíjecí port

8: LCD

9: Tlačítko funkce řazení

10: Klíčová oblast

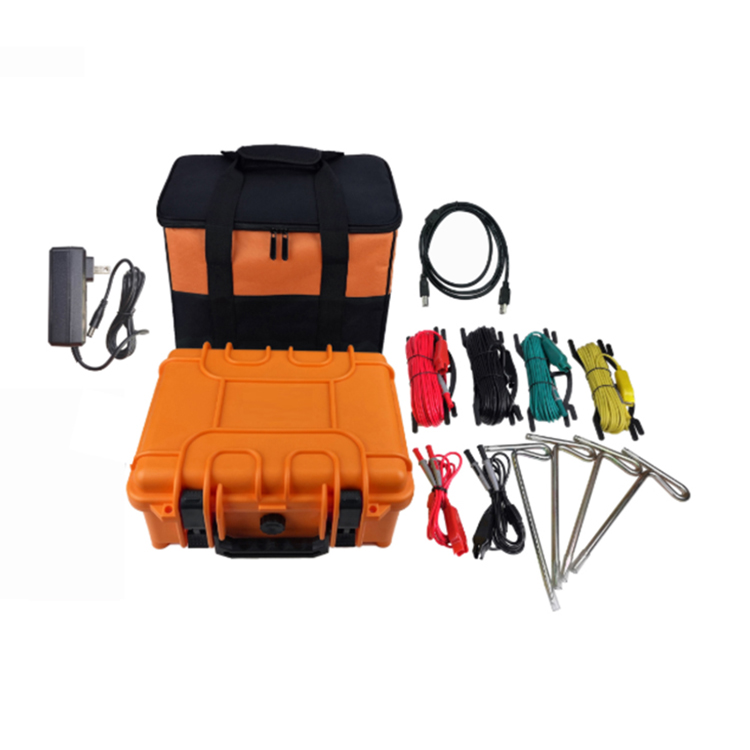

11: USB datový kabel

12: metr S480

13: 4 standardní testovací řádky

14: 2 jednoduché testovací řádky

15: Pomocná zemnící tyč

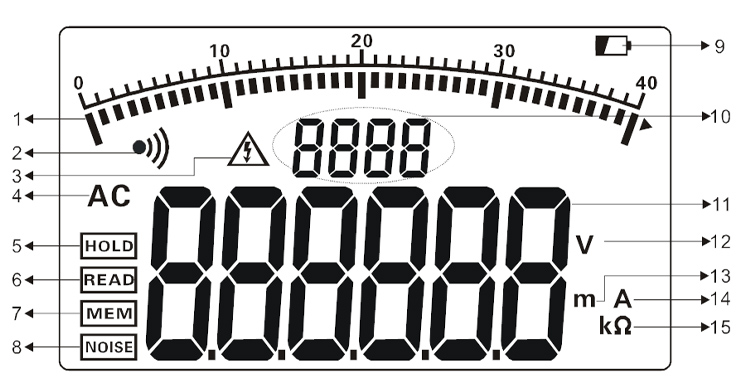

1. Sloupcový graf průběhu testu (zobrazení průběhu testu, dynamické zobrazení)

2. Indikátor alarmu (zobrazí se, když je aktivována funkce alarmu, a bliká, když je překročena prahová hodnota alarmu)

3. Indikace přepětí (zobrazí se, když testované napětí překročí 30V, připomíná, že je třeba věnovat pozornost bezpečnosti)

4. komunikační instrukce

5. Indikace uchování dat (zobrazí se, když je stisknuto tlačítko HOLD pro uložení dat)

6. Instrukce pro kontrolu dat (zobrazí se, když dlouze stisknete tlačítko HOLD na 3 sekundy pro vstup do kontroly dat)

7. Indikace uložení dat (zobrazí se, když jsou data uložena při držení dat stisknutím klávesy HOLD)

8. Indikace rušivého signálu (zobrazí se, když rušivé napětí překročí 5V)

9. Indikátor slabé baterie

10. Označení počtu uložených datových skupin

11. Testovací data

12. Symbol jednotky napětí

13. Symbol jednotky délky

14. Symbol aktuální jednotky

15. Symbol jednotky odporu

Společnost nenese odpovědnost za jiné ztráty způsobené nesprávným používáním.

Obsah této uživatelské příručky by neměl být používán jako důvod k použití výrobku pro zvláštní účely.
