Test poměru transformátoru
  • Test poměru transformátoruTest poměru transformátoru
  • Test poměru transformátoruTest poměru transformátoru
  • Test poměru transformátoruTest poměru transformátoru
  • Test poměru transformátoruTest poměru transformátoru
  • Test poměru transformátoruTest poměru transformátoru
  • Test poměru transformátoruTest poměru transformátoru

Test poměru transformátoru

Weshine® vynalezl Turns Ratio Tester pro testování Transformer Ratio Test s certifikátem CE, vysokou kvalitou a přesností, vynalezen a vyroben podle národních norem, k dispozici kompletní elektrické testovací řešení. Kontaktujte nás pro více podrobností o Turns Ratio Tester pro testování Transformer Ratio Test od Weshine!

Odeslat dotaz    Stáhnout PDF

Popis výrobku


Weshine



Transformační poměr transformátoru se rovná počtu závitů primárního vinutí děleného počtem závitů sekundárního vinutí. Transformátorový poměr poskytuje požadovaný výkon transformátoru a odpovídající napětí požadované sekundárním vinutím.



Je-li požadováno, aby sekundární napětí bylo nižší než primární napětí - snižující transformátor - sekundární vinutí by mělo mít méně závitů než primární a naopak u stupňovitého transformátoru; když převodový poměr transformátoru snižuje napětí, zvyšuje proud a naopak. Proto poměr napětí a proudu ideálního transformátoru přímo souvisí s transformačním poměrem.



Bohužel transformátory nejsou dokonalé, ve skutečném transformátoru nemusí poměry napětí nebo proudu odpovídat fyzikálním poměrům transformátoru kvůli různým elektrickým ztrátám, jako jsou železné jádro transformátoru (ztráty hystereze a vířivé proudy) a měď. ztráty (v důsledku odporu primárního a sekundárního vinutí); proto se výrobci snaží navrhovat transformátory tak, aby minimalizovaly tyto ztráty pro maximální účinnost při plném zatížení, přeměnu výkonu nad 95 %, čímž poskytují rozdíl ne více než 5 % od poměru napětí transformátoru/poměru otočení.



Weshine vynalezl test poměru otáček transformátoru nebo TTR test pro měřeníTest poměru transformátorua potvrzuje, že transformátor má správný poměr primárních závitů k sekundárním závitům. Správné použití tohoto testu může pomoci identifikovat výkon přepínače odboček, zkratované závity, otevřená vinutí, nesprávná připojení vinutí a další závady uvnitř transformátorů. Řada testerů TTR společnosti Weshine je robustní, aby vydržela drsné podmínky, ve kterých některé transformátory testují. Řada zahrnuje různé funkce pro zjednodušení a urychlení testování a také 3fázové testery TTR a testery PT a CT TTR.

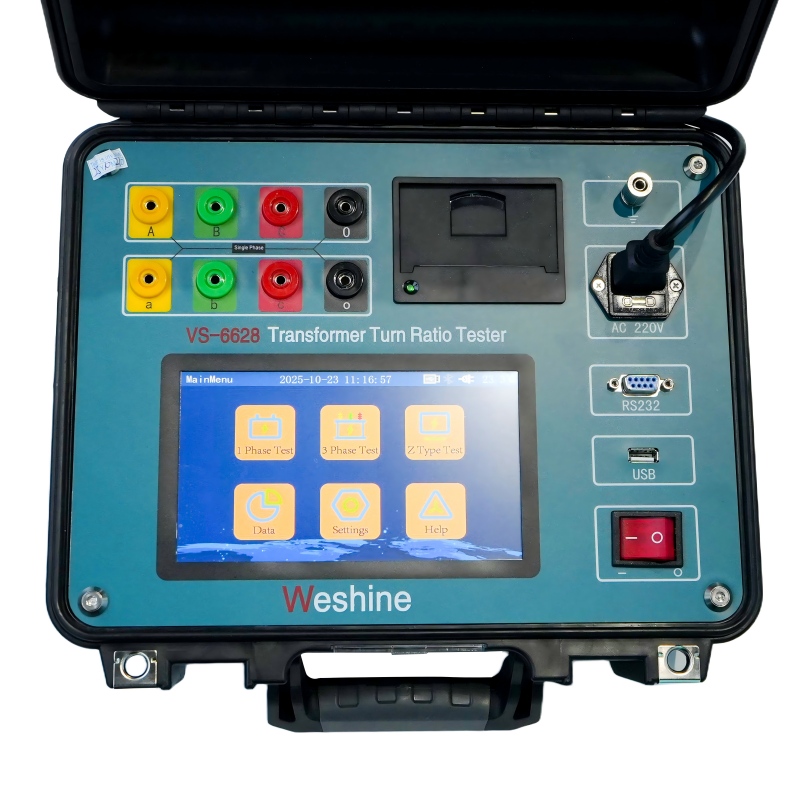

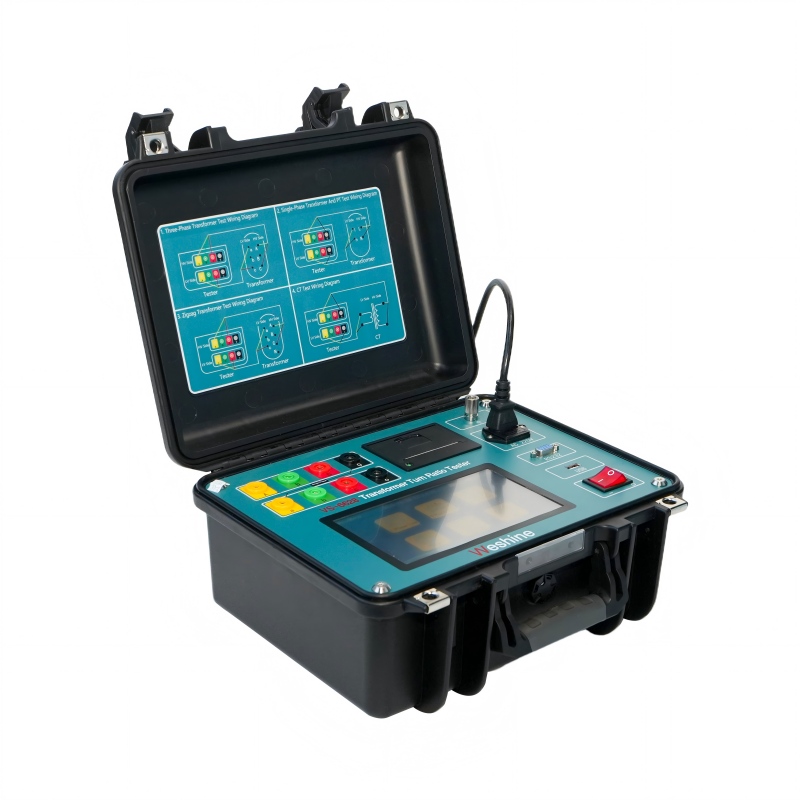

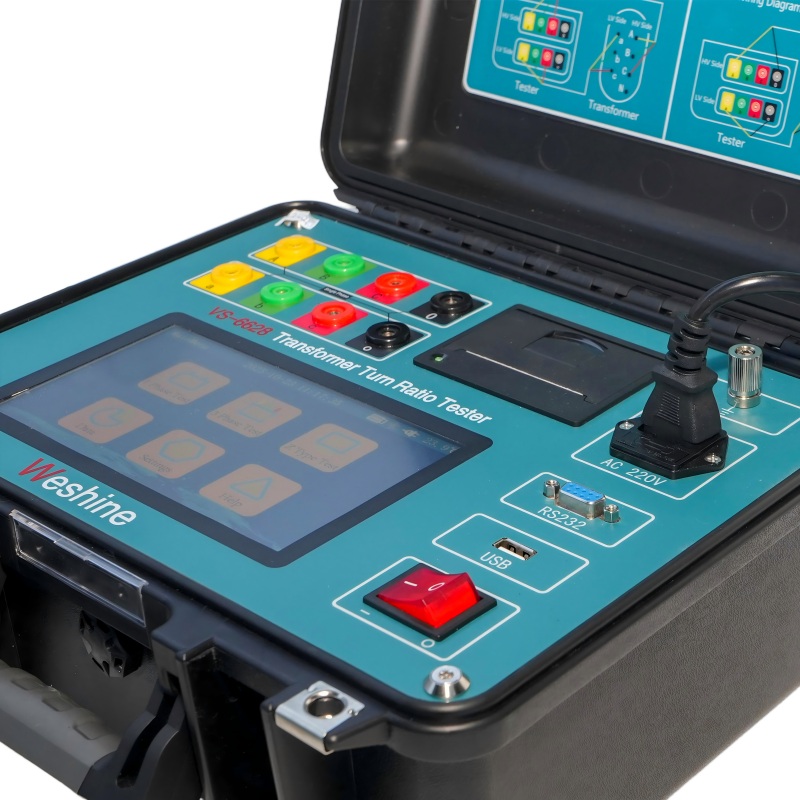

VS-6628 série třífázových transformátorových testovacích souprav pro měření poměru závitů transformátorů jsou navrženy pro měření poměru závitů výkonových, přístrojových a distribučních transformátorů v rozvodně nebo výrobním prostředí. Robustní a robustní konstrukce činí tyto nástroje vhodné pro použití v různých drsných prostředích. Naše vodítka jsou speciálně navržena tak, aby poskytovala potřebnou flexibilitu v chladném počasí.



Protože však transformátory během své životnosti podléhají různým namáháním a změnám, jak elektrickým, tak mechanickým, je třeba před uvedením transformátoru do provozu a během různých plánů údržby zkontrolovat správný poměr otáček transformátoru, zde je tester poměru otáček transformátoru Proto poměry závitů měřené pomocí různých testovacích souprav pro poměr závitů transformátoru (TTR zařízení) zahrnují ztráty, které se typicky vyskytují v transformátorech, což má za následek poměry závitů, které se liší od fyzického počtu závitů, ale odrážejí skutečné poměry napětí očekávané výrobci a uživateli, nebo poměr skutečného transformátorového výkonového transformátoru.



Weshine



INFORMACE O PRODUKTU

jméno výrobku

TESTOVAČ OTOČNÉHO POMĚRU PRO TESTOVÁNÍ Test poměru transformátoru

Modelové číslo

VS-6628

Testovací rozsah

0,9 ~ 10 000

Přesnost

0,2 %

Certifikáty

CE; EMC; LVD; ISO;

Typická aplikace

Testuje poměr otáček, fázový posun a polaritu.

Pomůcky při identifikaci




Rozměry

345 x 295 x 175 mm

Hmotnost

5 kg



Výběry


Weshine má 8 let zkušeností speciálně pro řešení kompletní řady elektrických zařízení. V současné době společnost Weshine vynalezla různé zkoušečky poměru otáček pro testováníTest poměru transformátorujak je uvedeno ve formuláři:



INFORMACE PRO OBJEDNÁNÍ ZKOUŠEČE ZARÁBOVÝCH POMĚRŮ K TESTOVÁNÍTest poměru transformátoru

Kočka. Ne.

Testovací rozsah

Přesnost

Rozlišení

Rozměry
(mm)

Hmotnost
(kg)

VS-6628

0,9 až 10 000

0,2 %

0,0001 min

345 x 295 x 175

5

VS-6629

0,9 až 10 000

0,1 % (0,9 až 500)
0,2 % (500 až 3000)

0,3 % (3000 až 10000)

0,9ï½9,9999ï¼0,0001ï¼

10ï½99,999ï¼0,001ï¼

100ï½999,99ï¼0,01ï¼

1000ï½9999,9ï¼0,1ï¼

10 000 a víceï¼

325 x 225 x 125

3.8

VS-6630

0,9 až 10 000

0,1 % (0,9 až 2000)

0,3 % (2000 až 10000)

0,0001 min

360 x 280 x 160

6

VS-6628T

0,8 až 10 000

0,1 % (0,8 až 3000)
0,2 % (3000 až 10000)

0,0001 min

320 x 240 x 130

3

VS-6628A

0,9 až 10 000

0,1 % (0,9 až 500)
0,2 % (500 až 3000)

0,3 % (3000 až 10000)

0,9ï½9,9999ï¼0,0001ï¼

10ï½99,999ï¼0,001ï¼

100ï½999,99ï¼0,01ï¼

1000ï½9999,9ï¼0,1ï¼

10 000 a víceï¼

246 x 156 x 62

1.7

Na základě problémů s dodavatelským řetězcem: Kontaktujte svého preferovaného autorizovaného distributora Weshine pro aktuální ceny a dodací lhůty.



Certifikáty kvality


Vždy věříme, že veškerý úspěch naší společnosti přímo souvisí s kvalitou produktů, které poskytujeme. Tester poměru otáček pro testováníTest poměru transformátorusplňují nejvyšší požadavky na kvalitu specifikované v pokynech ISO9001, ISO14000:14001 a náš přísný systém kontroly kvality.
