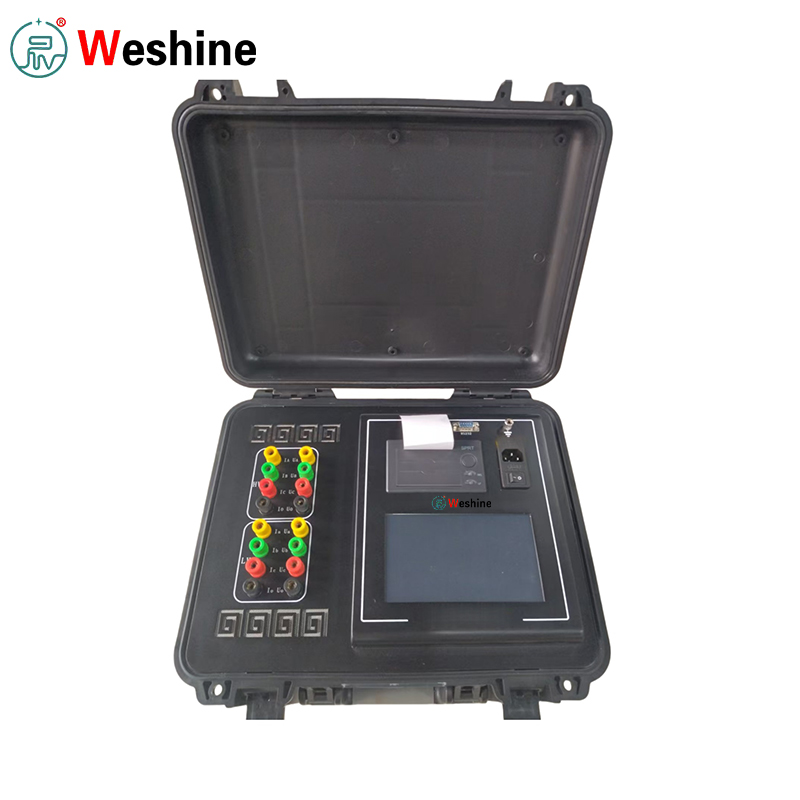

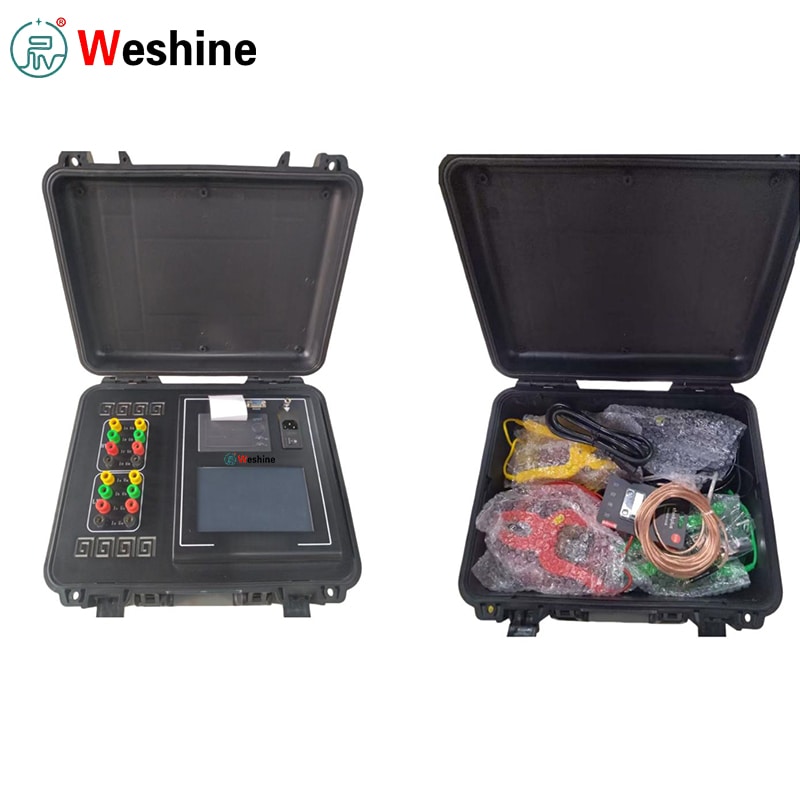

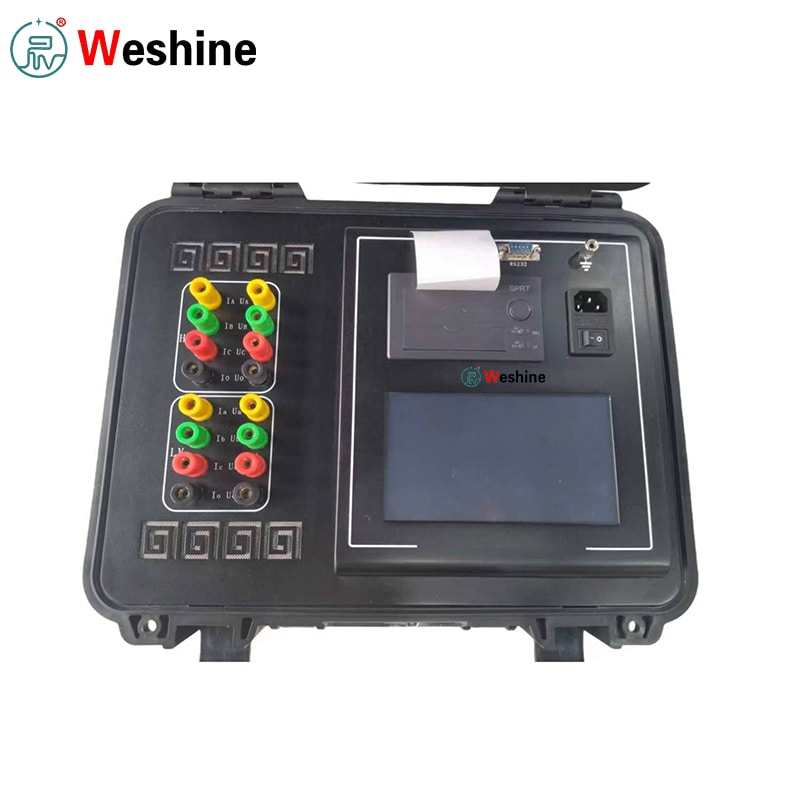

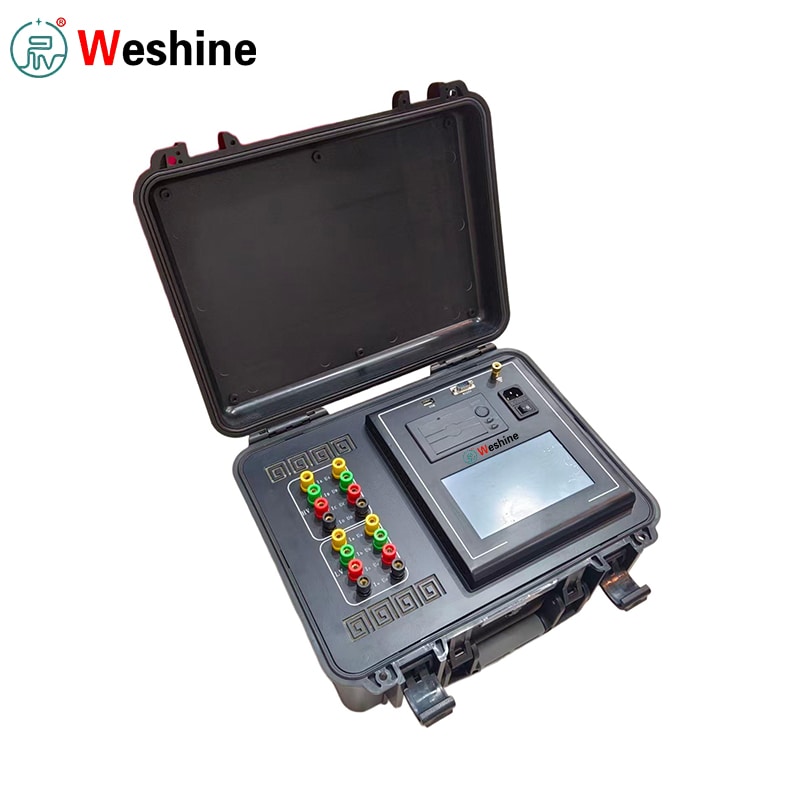

Zkoušečka stejnosměrného odporu transformátoru a poměru otáček 2 v 1

Weshine, profesionální výrobce z Číny, poskytuje vysoce kvalitní tester stejnosměrného odporu a poměru otáček transformátoru 2 v 1, který provádí dva postupy ověřování jádra výkonových transformátorů: test stejnosměrného odporu vinutí a test poměru otáček.

● Kontrola stejnosměrného odporu:špatné kontaktní body, vnitřní defekty vinutí, poruchy přepínače odboček, uvolněná spojení a nevyvážený mezifázový odpor.

● Testování poměru otáček:ověřuje, zda skutečný převodový poměr transformátoru, poloha odbočky a skupina vektorů odpovídají specifikacím typového štítku a návrhu.

Integruje obě kritické testovací funkce do jednoho přístroje. Posádky v terénu již nemusí přepravovat dva samostatné testery. Jakmile jsou vysokonapěťové a nízkonapěťové testovací vodiče připojeny, lze provést více testovacích položek bez opakovaných změn zapojení.

Měření stejnosměrného odporu

Pro měření stejnosměrného odporu jednotka umožňuje třífázové simultánní testování spolu s automatickou magnetizací.

● U vinutí s hvězdicovou konfigurací s neutrálním bodem lze současně snímat fázový odpor A0, B0 a C0, aby se zkrátily celkové testovací cykly.

● Při testování třífázových pětiramenných transformátorů s vnitřním zapojením do trojúhelníku vestavěný režim automatického buzení dále zvyšuje účinnost testování na nízkonapěťových stranách.

Výsledky testů a ochrana

Výsledky testů vysokonapěťových, středních a nízkonapěťových vinutí lze zobrazit a vytisknout přímo na místě.

● Automaticky vypočítá nevyváženost třífázového odporu.

● Výstupní hodnoty odporu převedené na jmenovitou teplotu.

● Poskytuje kompletní záznamy o testech transformátoru připravené k auditu.

● Komplexní ochrana back-EMF chrání obsluhu během vybíjení stejnosměrného odporu a manipulaci s testovacími vodiči.

Měření poměru otáček

Měření poměru otáček transformátoru DC Resistance and Turn Ratio 2 in 1 Tester podporuje jak jednofázové, tak automatické třífázové testy vinutí.

● Obsluha vybere odpovídající skupinu připojení transformátoru.

● Měří hodnotu poměru, chybu poměru a parametry skupiny připojení napříč fázemi AB, BC a CA.

● Měření jednofázového poměru závitů může skončit přibližně za 15 sekund, jak je zdokumentováno v oficiální příručce.

Provoz a správa dat

Uživatelská interakce probíhá na 7palcovém barevném dotykovém LCD displeji s dvojjazyčnými čínsko-anglickými výzvami na obrazovce.

● Testovací protokoly lze generovat okamžitě prostřednictvím integrované mikrotiskárny.

● Všechny datové sady lze uložit na USB flash disky a uspořádat podle data testu a sériového čísla transformátoru.

● Možnosti hardwarové komunikace pokrývají izolovaná rozhraní RS232, Bluetooth a interní sběrnice RS485.

Technické parametry

Průvodce produktem

Před použitím zkoušečky stejnosměrného odporu a poměru otáček transformátoru 2 v 1 zkontrolujte, zda je cílový transformátor zcela bez napětí, bezpečně vybitý a správně uzemněný. Před připojením jakýchkoliv testovacích svorek vždy připojte svorku ochranného uzemnění přístroje.

Pro testování stejnosměrného odporu připojte vysokonapěťové a nízkonapěťové svorky proudového potenciálu k odpovídajícím průchodkám transformátoru. U dvouvinutých transformátorů svorky vodičů A, B, C, O a a, b, c, o podle schématu zapojení. U jednofázových transformátorů připojte příslušné svorky na vysoké a nízké straně podle schématu. Zapněte tester s napájením AC 220 V. Procházejte nabídky na dotykové obrazovce, abyste zadali ID transformátoru, materiál vinutí, testovací režim, proudový rozsah, parametry vinutí a nastavení převodu teploty a poté spusťte měření stejnosměrného odporu nebo poměru otáček.

Při provádění testů poměru otáček vyberte přesné informace o skupině připojení a přepínači odboček, abyste zajistili správné výstupy poměru, chyb a vektorové skupiny. Pokud je zjištěno připojení s obrácenou polaritou, zkrat nebo závada v kabeláži, okamžitě zastavte testování a před pokračováním v práci zkontrolujte všechny testovací kabely. Po dokončení testu zkontrolujte hodnoty na obrazovce. V případě potřeby tiskněte tištěné zprávy, ukládejte záznamy interně nebo exportujte datové sady na USB flash disk pro pozdější kompilaci zpráv.

Vlastnosti

1、Podporuje stejnosměrný odpor transformátoru a testování poměru otáček v jednom přístroji.

2、Současně měří třífázový DC odpor.

3、Měří převodový poměr, chybu převodu a vektorovou skupinu.

4、Poskytuje automatickou magnetizaci pro testování stejnosměrného odporu.

5、Poskytuje metodu automatického buzení pro vnitřně zapojené trojfázové pětiramenné transformátory.

6、Automaticky vypočítá nevyváženost třífázového odporu.

7、Zobrazuje a tiskne data testu vinutí vysokého napětí, středního napětí a nízkého napětí.

8、Vypočítá hodnoty odporu převedené na jmenovitou teplotu.

9、Podporuje měření poměru jednofázového a třífázového transformátoru.

10、Detekuje vysokonapěťové a nízkonapěťové reverzní připojení během testování poměru.

11、Detekuje zkrat transformátoru a mezizávitový zkrat během testování převodu.

12、Zahrnuje komplexní ochranu zadního EMF.

13、Poskytuje 7palcovou barevnou dotykovou obrazovku.

14、Zahrnuje vestavěnou mikrotiskárnu pro zprávy o testech v terénu.

15、Podporuje USB úložiště pro externí zálohování dat.

16、Zajišťuje izolovanou komunikaci RS232 a komunikaci Bluetooth.

17、Zahrnuje čínské a anglické nabídky.

Aplikační scénáře

Tester stejnosměrného odporu a poměru otáček transformátoru 2 v 1 slouží výrobcům transformátorů k ověření stejnosměrného odporu vinutí, fázového nevyvážení, chyby poměru otáček a vektorové skupiny před expedicí. Jedna jediná jednotka splňuje dva povinné požadavky na tovární zkoušky a zjednodušuje výrobní týmy přípravu zařízení a pracovní postupy zkušební dokumentace.

Pro provozovatele energetických rozvodných zařízení a rozvoden se tento diagnostický tester vztahuje na instalaci nové jednotky, převzetí předání, plánovanou údržbu a odstraňování závad. Údaje o odporu vinutí odhalují potenciální opotřebení kontaktu přepínače odboček a abnormální odchylku fázového odporu; Výsledky poměru otáček ověřují polohu závitníku a správnost skupiny připojení.

V dílnách na opravu transformátorů se technici na tento tester spoléhají při posouzení stavu vinutí po převinutí, sušení nebo generální opravě přepínače odboček. Datové sady odporu a poměru otáček před opravou a po opravě lze porovnat a ověřit, zda se transformátory vrátí do přijatelného provozního stavu.

Pro týmy, které uvádějí do provozu v terénu, design all-in-one snižuje množství testovacího zařízení přepravovaného na místa. Vestavěný tisk, archivace přes USB a třídění dat na základě transformátoru ID generují dobře strukturované záznamy pro dokumenty o přijetí projektu a dodávky koncových zákazníků.

Aplikace

Tester stejnosměrného odporu a poměru otáček transformátoru TTR 2-v-1 je široce používán výrobci OEM transformátorů, provozovateli energetických rozvodných společností, údržbáři rozvoden, dodavateli elektrického uvedení do provozu, dílnami na opravy transformátorů, odděleními průmyslové energetiky a poskytovateli vysokonapěťových testovacích služeb.

Mezi typické zkušební předměty patří výkonové transformátory, distribuční transformátory, jednofázové a třífázové transformátory, dvouvinuté a třívinuté transformátory, vinutí zapojené do hvězdy, vinutí zapojené do trojúhelníku, transformátory s přepínáním odboček při zatížení, vzájemné tlumivky nástrojů, generátory, elektromotory a další nízkoodporová vinutá zařízení.

Běžné průmyslové vyhledávací aliasy pro zámořské SEO a B2B zdroje: diagnostický tester transformátoru, tester odporu stejnosměrného vinutí, tester poměru otáček transformátoru, tester TTR transformátoru, tester poměru transformátoru a odporu vinutí, tester vektorové skupiny transformátoru, testovací nástroj pro údržbu transformátoru.

Případ zákazníka

Jeden dodavatel údržby transformátoru potřeboval testování distribučního transformátoru s vyšší účinností během oken výpadků rozvodny. Dříve jejich tým v terénu provozoval samostatný tester stejnosměrného odporu a tester poměru otáček, což přinášelo časté opakované změny zapojení a nesouvislé vedení záznamů pro každou transformátorovou jednotku.

Nasazením vše v jednom testeru stejnosměrného odporu a poměru otáček transformátoru 2 v 1 testeru lze provést testy stejnosměrného odporu vinutí i testu poměru otáček a vektorové skupiny pomocí jednoho přístroje. Po správném uzemnění a instalaci vodičů technici zachytí naměřené hodnoty odporu třífázového vinutí, vyhodnotí fázové vyvážení a poté přistoupí ke kontrole poměru závitů a vektorové skupiny bez přesměrování testovacích kabelů.

Během jednoho úkolu údržby hlásil výstup stejnosměrného odporu abnormální fázovou odchylku pod určitou polohou odbočky. Tým poté využil integrovanou funkci TTR ke křížové kontrole nastavení odboček a skupiny připojení a lokalizoval hlavní příčinu vadného kontaktu přepínače odboček. Vytištěné kopie a digitální záznamy uložené přes USB byly přímo připojeny k oficiálním zprávám o údržbě.

Přijetí tohoto kombinovaného testeru zkrátilo pracovní dobu při nastavování na místě, zlepšilo konzistenci dat křížových testů a vyhladilo celkové pracovní postupy inspekce transformátoru pro servisní techniky.

FAQ

Q1: K čemu se tento tester používá?

A1: Provádí měření stejnosměrného odporu vinutí transformátoru spolu s poměrem závitů transformátoru a ověřením vektorové skupiny.

Q2: Může tento tester testovat současně třífázový odpor?

A2: Ano. Podporuje simultánní třífázové stejnosměrné testování odporu a nabízí volitelné proudové rozsahy 10 A, 5 A a 1 A.

Q3: Jaký je maximální zkušební proud DC odporu?

A3: Pro testování odporu jednofázového stejnosměrného proudu dosahuje maximální zkušební proud 20 A.

Q4: Jaká je přesnost měření odporu DC?

A4: Oficiální příručka specifikuje přesnost měření třídy 0,2 s rozlišením čtení 0,1 μΩ.

Q5: Jaký je rozsah měření převodového poměru transformátoru?

A5: Rozsah měření otáček pokrývá 1 až 10 000.

Q6: Může měřit vektorovou skupinu transformátoru?

A6: Ano. Identifikuje skupiny připojení transformátoru a podporuje běžné konfigurace včetně YY, YD, DD a DY, jak je uvedeno v uživatelské dokumentaci.

Q7: Jak rychlý je test poměru?

A7: Podle produktové příručky může být jednofázový test poměru otáček dokončen přibližně za 15 sekund.

Q8: Podporuje tisk a export dat?

A8: Ano. Tento tester je dodáván s vestavěnou mikrotiskárnou a úložištěm USB pro externí archivaci výsledků testu.

Q9: Jaká komunikační rozhraní jsou zahrnuta?

A9: Hardwarová rozhraní obsahují izolovanou komunikaci RS232, Bluetooth a interní sběrnici RS485.

Q10: Jaké bezpečnostní ochrany jsou zahrnuty?

A10: Ochranné mechanismy zahrnují ochranu proti zpětnému EMF pro testování stejnosměrného odporu, detekci zpětného připojení vysokého nízkého napětí a alarm zkratu a poruchy mezi otáčkami během měření poměru.

Výhody Weshine

Weshine Electric dodává profesionální testovací přístroje pro transformátory a elektrická diagnostická zařízení pro veřejné služby, výrobce transformátorů, rozvodny, dodavatele v terénu, opravárenské dílny a týmy průmyslové údržby.

U tohoto testeru TTR Tester Transformer DC Resistance & Turn Ratio 2-in-1 TTR Tester, Weshine podporuje globální zákazníky konzultacemi při výběru modelu, praktickým návodem na testovací metodu, potvrzením technických parametrů, projektovou dokumentací a kompletním poprodejním servisem.

Testování transformátoru vyžaduje bezchybné zapojení, stabilní snímání s nízkým odporem, přesné ověření poměru a přísnou kontrolu rizik po měření stejnosměrného odporu. Tento tester spojuje dva nepostradatelné pracovní postupy inspekce transformátorů do jedné hardwarové jednotky, která je vybavena ovládáním pomocí dotykové obrazovky, automatickým výpočtem, tiskem na místě, vícerežimovým ukládáním dat a rozmanitými komunikačními schopnostmi.
