Popis výrobku

Kupte si kvalitní třífázové zařízení pro testování ochrany relé od Weishine, profesionálního výrobce v Číně, je navrženo tak, aby kontrolovalo ochranná relé, mikroprocesorové ochranné jednotky, sekundární obvody, automatizační zařízení a kompletní systémy ochrany elektrické sítě. Relé musí přesně reagovat při poruchách vedení, abnormálním napětí, nadproudu, akcích opětovného sepnutí, spouštění diferenciální ochrany a pohybech řídicích obvodů, takže pravidelné testování je nezbytné pro bezpečný a koordinovaný provoz energetického systému.

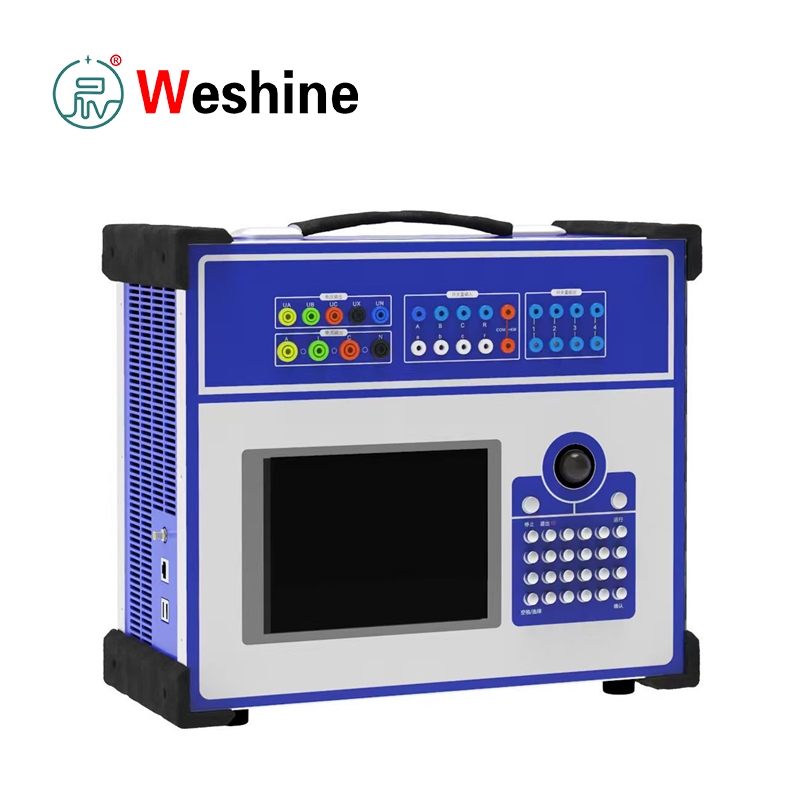

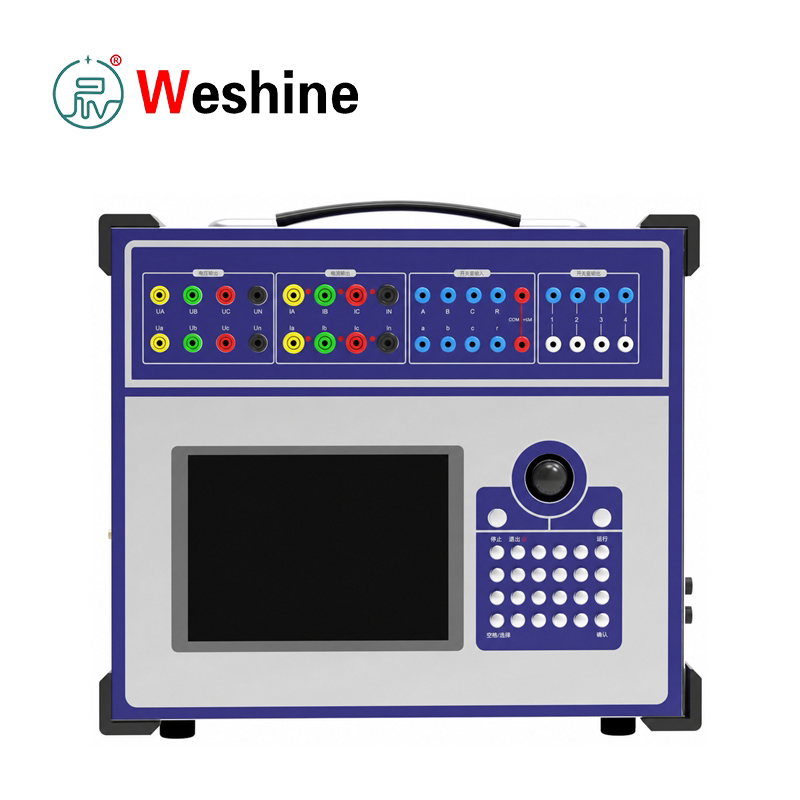

Co je tester ochrany třífázového relé?

Třífázový tester ochrany relé je profesionální testovací zařízení určené k ověření výkonu a provozních charakteristik ochranných relé, mikroprocesorových ochranných jednotek, sekundárních obvodů, automatizačních zařízení a schémat ochrany napájecího systému.

Tester generuje řiditelný sekundární proud, napětí, frekvenci, fázový úhel, harmonické, stejnosměrné a spínací signály pro simulaci normálních a abnormálních podmínek energetického systému. Aplikací těchto simulovaných signálů na testovaná ochranná zařízení mohou technici ověřit nastavení relé, hodnoty snímání, provozní dobu, logiku vypnutí a odezvu kontaktů.

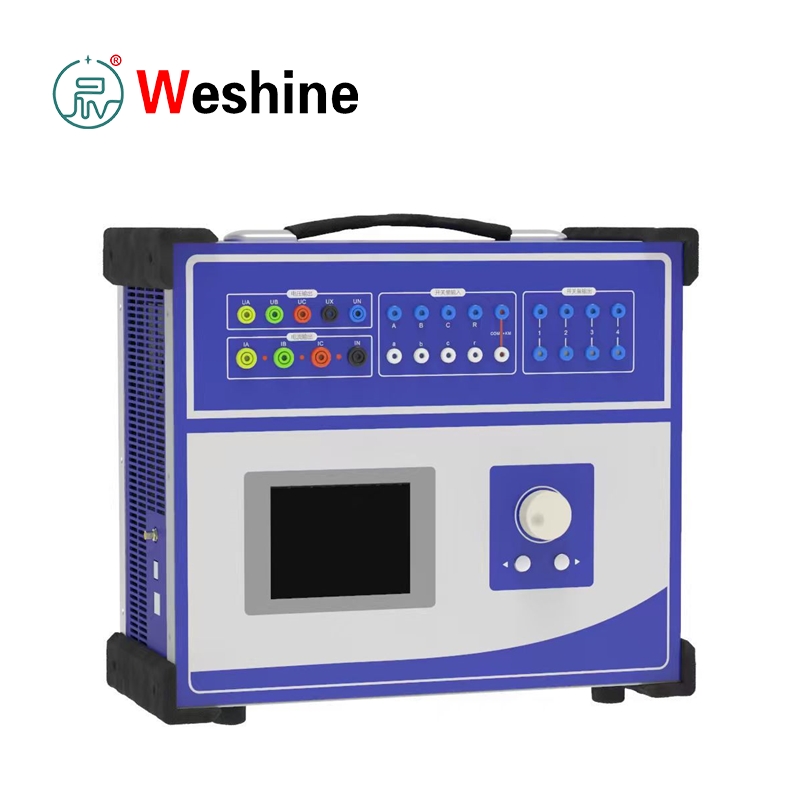

Three Phase Relay Protection Tester

Vícekanálový proudový a napěťový výstup

Třífázový tester ochrany relé je vybaven 4 napěťovými kanály a 3 proudovými kanály pro komplexní testování ochrany relé. Napěťové kanály podporují testy fázového napětí, síťového napětí, napětí nulové složky, nesymetrie napětí, ztráty napětí, frekvenčního posunu a synchronizace.

Tři proudové kanály mohou pracovat nezávisle pro testování jednotlivých fázových proudů nebo se mohou připojit paralelně, aby poskytovaly krátkodobý proudový výstup až 120A. Podporuje testování nadproudových relé, zemních relé, časově závislých ochran, diferenciálních ochran, distančních ochran, logiky opětovného zapnutí, podpěťové ochrany a frekvenčních relé.

Řízení průmyslového počítače a provoz v terénu

Tester je postaven na platformě průmyslového počítače a integruje vestavěný displej a místní ovládací panel pro samostatné testování v terénu bez externího počítače. Parametry a výsledky testu lze zobrazit přímo na obrazovce, takže je vhodný pro uvedení do provozu a údržbu na místě.

Zařízení lze také připojit k PC s kompatibilním softwarem pro podporu pokročilých testovacích funkcí, správy dat a automatického generování testovacích zpráv.

Flexibilní proud, napětí a DC výstup

Tester poskytuje širokou škálu výstupních možností, včetně:

AC proudový výstup:0~40A na kanál, až 120A krátkodobý výstup se třemi paralelními kanály

Výstup střídavého napětí:0~120V fázové napětí a 0~240V síťové napětí

DC výstup:Stejnosměrný proud, stejnosměrné napětí a nastavitelný stejnosměrný pomocný zdroj napájení

Tyto funkce podporují testování stejnosměrných relé a umožňují, aby byla ochranná zařízení a sekundární obvody napájeny během uvádění do provozu na místě.

Měření frekvence, harmonických a časování

Tester integruje výstup signálu s proměnnou frekvencí a harmonickou pro simulaci různých provozních podmínek energetického systému, včetně kolísání frekvence a harmonických prostředí s více řády. To umožňuje technikům vyhodnotit výkon relé při různých podmínkách sekundárního signálu, nikoli pouze při standardní napájecí frekvenci.

Vestavěné vstupní a výstupní moduly spínačů podporují detekci vypínacích kontaktů, monitorování kontaktů relé, simulaci vypínače, ověření spouštěcího signálu a měření časování akce. Rozsah časování dosahuje 0,1 ms až 9999 s, což umožňuje přesné měření doby provozu relé, zpoždění vypnutí, intervalů opětovného zapnutí a logické odezvy ochrany.

Rozsah použití a bezpečnostní ochrana

Třífázový tester ochrany relé je vhodný pro testování elektromagnetických relé, statických relé, digitálních ochranných zařízení, mikroprocesorových relé, zařízení pro opětovné zapnutí a systémů ochrany transformátorů, vedení, motorů a generátorů.

Je široce používán v rozvodnách, elektrárnách, továrních rozvodnách, železničních napájecích sítích a profesionálních reléových laboratořích.

Integrováno je více ochranných funkcí, včetně ochrany proti přetížení výstupu, vlastní diagnostiky chyb, blokování výstupu a návrhu napájení s měkkým rozběhem. Tyto funkce pomáhají chránit tester i připojená zařízení během provozu v terénu. Zařízení by měli obsluhovat vyškolení technici obeznámení s bezpečností sekundárního okruhu, standardními postupy zapojení a pracovními postupy testování relé.

Zařízení vyhovujeGB/T 7261-2008aDL/T 624-2010. Operátoři musí během používání dodržovat místní zkušební kódy relé, pravidla pro uvádění elektrárny do provozu a bezpečnostní normy na místě.

Specifikace systému		AC proudový výstup		DC proudový výstup
Položka	Specifikace	Položka	Specifikace	Položka	Specifikace
Model produktu	VS-JB900	Přesnost výstupu	Třída 0.2	Přesnost výstupu	Třída 0,5
Typ produktu	Třífázový tester ochrany relé	Výstup fázového proudu, RMS	0 až 40 A	Výstup fázového proudu	0 až ±10 A na fázi
Ovládací platforma	Typ průmyslového počítače	Třífázový paralelní proudový výstup, RMS	0 až 120 A	Třífázový paralelní výstup	0 až ±30 A
Konfigurace výstupu	4-fázové napětí, 3-fázový proud	Dlouhodobě přípustný fázový proud, RMS	10 A	Maximální výstupní zátěžové napětí	20 V
Použitelné testy	Ochrana relé, sekundární obvod, testování automatizačních zařízení	Maximální výstupní fázový proud	420 VA
Provozní režim	Samostatný provoz; podpora připojení k počítači podle konfigurace	Maximální výstupní výkon při třífázovém paralelním proudu	900 VA
Referenční standardy	GB/T 7261-2008, DL/T 624-2010	Přípustná pracovní doba při maximálním třífázovém paralelním proudu	10 s
		Základní frekvenční rozsah	20 až 1000 Hz
		Harmonický řád	1. až 20

Výstup střídavého napětí		Výstup stejnosměrného napětí		Přepínání množství a načasování
Položka	Specifikace	Položka	Specifikace	Položka	Specifikace
Přesnost výstupu	Třída 0.2	Přesnost výstupu	Třída 0,5	Přepínání vstupu	10 kanálů
Výstup fázového napětí, RMS	0 až 120 V	Výstupní amplituda fázového napětí	0 až ±160 V	Vstup suchého kontaktu	1 až 20 mA, 24 V
Výstup síťového napětí, RMS	0 až 240 V	Výstupní amplituda síťového napětí	0 až ±320 V	Vstup potenciálního kontaktu, logická 0	0 až +6 V
Fázové napětí / výstupní výkon síťového napětí	80 VA / 100 VA	Fázové napětí / výstupní výkon síťového napětí	70 VA / 140 VA	Vstup potenciálního kontaktu, logická 1	+11 V až +250 V
Základní frekvenční rozsah	20 až 1000 Hz			Spínací výstup	8 párů
Harmonický řád	1. až 20			Kapacita DC kontaktu	220 V / 0,2 A
				Kapacita kontaktu AC	220 V / 0,5 A
				Rozsah měření času	0,1 ms až 9999 s
				Přesnost měření času	0,1 ms

Podmínky prostředí		Fyzikální vlastnosti
Položka	Specifikace	Položka	Specifikace
Provozní teplota	-10°C až +50°C	Rozměry hlavní jednotky	400 × 300 × 180 mm
Skladovací teplota	-25 °C až +70 °C	Hmotnost hlavní jednotky	Přibližně 18 kg
Relativní vlhkost	5 % až 95 %, nekondenzující

Návod k obsluze produktu

Třífázový reléový ochranný tester generuje ovladatelný sekundární proud, napětí, frekvenci, fázový úhel, harmonické, stejnosměrné a spínací signály pro simulaci normálních a chybných podmínek sítě a poté přivádí signály do testovaného ochranného zařízení. Monitoruje akce kontaktů, vypínací výstupy, zpětné signály a logickou zpětnou vazbu, automaticky zaznamenává dobu akce a hodnoty provozního nastavení.

Před testováním ověřte model relé, jmenovitý sekundární proud, jmenovité sekundární napětí, požadavek na stejnosměrný proud, typ vypínacího kontaktu a přednastavené parametry ochrany. Zkontrolujte schémata zapojení ochranného zařízení, izolujte testovací obvody podle bezpečnostních pravidel, poté správně zapojte proudové výstupy, napěťové výstupy, spínací I/O porty a stejnosměrné pomocné napájecí svorky.

Kroky testu nadproudového relé:Nastavte výstupní proud, fázový úhel, frekvenci a dobu trvání testu. Zvyšte proud postupně podle standardních testovacích postupů, zaznamenejte hodnotu odběru, hodnotu výpadku a provozní dobu. Pro třífázové vysokoproudové testování paralelní tři proudové kanály pro dosažení maximálního krátkodobého výstupu 120A.

Kroky testu napěťového relé:Připojte napěťové kanály a podle potřeby nakonfigurujte fázové nebo síťové napětí. Jednotka simuluje podpětí, přepětí, nulovou složku napětí, napěťovou nerovnováhu a fázový posun; funkce frekvenčního posunu slouží k odlehčení podfrekvenčního zatížení a kalibraci frekvenčního relé.

Testování distanční, směrové, diferenciální a opětné ochrany: Nastavte napětí, proud, fázový úhel a kontakty spínače podle schémat ochranné logiky. Zařízení sleduje pohyb kontaktu relé a měří dobu vypnutí; Spínací výstupní porty simulují pomocné kontakty vypínače nebo externí logické signály v případě potřeby.

Testování DC relé a pomocných obvodů:Použijte stejnosměrné napětí/proudový výstup v rámci jmenovitého rozsahu. Pokud není k dispozici místní stejnosměrné napájení nebo je vyžadováno izolované testovací napájení, aktivujte vestavěný nastavitelný pomocný stejnosměrný zdroj napájení.

Po dokončení všech testů porovnejte naměřené akční hodnoty a časová data s přednastavenými nastaveními ochrany. Archivujte záznamy testů v souladu s interními předpisy pro řízení údržby a uvádění do provozu.

Základní vlastnosti

1．Standardní 4-fázové napěťové a 3-fázové nezávislé proudové výstupní kanály

2．Jednokanálový AC proudový výstup až 40A

3．Tři paralelní proudové kanály podporují krátkodobý maximální výstup 120A

4．Výstupní rozsah fázového napětí AC: 0~120V

5．Výstupní rozsah síťového napětí: 0~240V

6．Zabudovaný DC proudový výstup pro všechny scénáře testování ochrany relé

7．Zabudovaný DC napěťový výstup pro simulaci stavu sekundárního okruhu

8．Nezávislý nastavitelný výstup pomocného stejnosměrného napájení

9．Rozsah časování akce relé: 0,1 ms ~ 9999 s

10．Přepněte vstupní kanály pro monitorování stavu kontaktů relé v reálném čase

11．Přepněte výstupní kanály pro simulaci jističů a externích kontaktních signálů

12．Výstup harmonického signálu pro testování charakteristik harmonické odezvy ochranných zařízení

13．Výstup signálu s proměnnou frekvencí pro kontrolu frekvenčního relé

14．Zabudovaná obrazovka pro jasné zobrazení všech parametrů a výsledků testu

15．Řízení průmyslového počítače umožňuje plně offline nezávislý provoz

16．Vyhrazený USB port pro čtení dat a podporu softwarového propojení

17．Automatické blokování výstupu při abnormálním pracovním stavu, aby se zabránilo poškození zařízení

18．Integrovaná funkce samokontroly chyb a vícevrstvé ochrany hardwaru

19．Kompatibilní s kalibrací ochrany mikroprocesoru, statických relé a elektromagnetických relé

20．Vše v jednom nástroji pro uvedení do provozu v terénu, každodenní údržbu a laboratorní testování

Aplikační scénáře

1. Týmy provozu a údržby elektrické sítě

Proveďte uvedení nových rozvoden do provozu, pravidelnou kalibraci ochrany, kontrolu sekundárního okruhu, testování vypínacího obvodu a údržbu schématu úplné ochrany.

2. Výrobci transformátorů

Proveďte tovární kontrolu ochranných skříní, ověření diferenciálního relé, kontrolu teplotního ochranného rozhraní a tovární akceptační testy ochranných panelů.

3. Elektrárny

Kompletní kalibrace ochrany generátoru, ochrany hlavního transformátoru, ochrany motoru, systému pomocného napájení a ochrany rozvaděče při uvádění jednotky do provozu a údržbě při výpadku.

4. Železniční průmysl

Železniční trakční měnírny a rozvodné sítě jsou vybaveny reléovými ochrannými zařízeními. Zařízení zvládá běžnou údržbu relé, ověření ochrany vývodu a kontrolu vypínací logiky vypínače.

5. Velké průmyslové podniky

Ocelářské, důlní, petrochemické a výrobní závody jej používají pro pravidelnou údržbu vysokonapěťových relé, testování ochrany motoru a kontrolu ochranného okruhu továrních rozvoden.

6. Univerzity a instituce odborného vzdělávání

Aplikujte stroj pro výuku teorií ochrany relé, zkušebních operací sekundárního vstřikování, simulaci poruchových stavů a praktický výcvik koordinace ochrany.

7. Zkušební laboratoře třetích stran

Kompletní kalibrace relé, ověření výkonu ochranného zařízení, vstupní přejímací kontrola a poskytování služeb externího uvedení do provozu.

8. Posádky údržby kabelů

Po výměně nebo opravě kabelu ověřte ochranu vývodu, ochranu proti zemnímu zkratu, logiku opětovného uzavření a přizpůsobené sekundární řídicí obvody.

Dostupné zkušební položky

1．Celková kontrola výkonu mikroprocesorových ochranných zařízení

2．Kalibrace a ověřování elektromagnetických relé

3．Testování výkonu statických relé

4．Hodnota snímání a testování časového limitu nadproudových relé

5. Úplná kontrola relé zemního spojení

6．Kalibrace podpěťových a přepěťových ochranných relé

7．Testování výkonu frekvenčních relé

8. Funkční simulační test pro směrovou ochranu

9. Kompletní kalibrace diferenciální ochrany

10．Simulace pracovních podmínek pro ochranu na dálku

11．Funkční kontrola zařízení s automatickým opětovným zapínáním

12．Ověření vypínacího obvodu jističe

13．Úplné zprovoznění sekundárního okruhu na místě

14．Tovární přejímací testy pro ochranné panely

15. Přesné měření doby působení relé

Praktický případ použití

Obor průmyslu: Modernizace a zprovoznění rozvodny vysokého napětí

Projektová výzva: Stavební tým se ujal projektu renovace rozvodny. Jeho vnitřní ochranné panely obsahovaly logické funkce nadproudu, zemního spojení, podpětí, opětovného zapnutí a vypnutí vypínače. Projekt vyžadoval jeden jediný stroj, který by mohl poskytovat třífázový proud, čtyřfázové napětí a podporovat simulaci kontaktů a vysoce přesné časování. To je místo, kde třífázový tester ochrany relé poskytuje možnost testování vše v jednom.

Kompletní testovací tok: Technici připojili zařízení k proudovým vstupním svorkám relé, napěťovým vstupním svorkám, vypínacím kontaktům a externím logickým obvodům. Nejprve otestovali hodnoty střídavého proudu a výpadku, poté zaznamenali dobu působení ochrany při simulovaném poruchovém proudu. Napěťové kanály simulovaly stavy podpětí a obnovení napětí; spínací výstup simulovaný stav pomocného kontaktu vypínače se mění, zatímco spínací vstup zachycuje vypínací a návratové signály synchronně.

Výsledek projektu: Všechny hodnoty nastavení relé odpovídaly schématu návrhu pro uvedení do provozu. Údaje o době jízdy a akcích byly uloženy do provozních a údržbových dokumentů. Všechny odchylky zapojení a nastavení byly opraveny před oficiálním uvedením ochranných panelů do provozu.

Výhody aplikace: Standardizované sekundární simulační signály jsou generovány jediným strojem s sledovatelnými časovými daty pro archivaci. Nejsou potřeba žádné samostatné zdroje proudu, zdroje napětí, časovače nebo kontaktní simulátory, což drasticky snižuje množství nástrojů na místě. Snižte celkové pořizovací náklady pro inženýrské společnosti.

FAQ

1、K čemu se používá třífázový tester ochrany relé?

Používá se pro sekundární injektážní testování ochranných relé, mikroprocesorových ochranných zařízení, vypínacích obvodů, zařízení pro opětovné zapnutí a ochranných panelů.

2、Kolik napěťových a proudových výstupů poskytuje VS-JB900?

Poskytuje standardní 4-fázové napětí a 3-fázový proudový výstup.

3、Jaký je maximální střídavý proudový výstup?

Každá fáze může mít výstupní proud 0 až 40 A RMS. Při paralelním zapojení tří proudových kanálů může výstup dosáhnout 0 až 120 A RMS pro krátkodobé testování.

4、Jaký je výstupní rozsah střídavého napětí?

Výstupní rozsah fázového napětí je 0 až 120 V RMS a výstupní rozsah síťového napětí je 0 až 240 V RMS.

5、Může tester měřit dobu akce relé?

Ano. Rozsah měření času je 0,1 ms až 9999 s s přesností 0,1 ms.

6、Podporuje tester ochrany třífázového relé DC výstup?

Ano. Podporuje výstup stejnosměrného proudu, výstup stejnosměrného napětí a nezávislý výstup pomocného stejnosměrného napájení pro testování relé a sekundárních obvodů.

7、Jaké typy relé lze testovat?

Tester lze použít pro nadproudové, zemní, napěťové, frekvenční, diferenciální, distanční, směrové, znovuzapínací a další ochranná zařízení.

8、Jaké normy jsou použitelné?

Referenční normy pro tento typ testeru ochrany relé zahrnují GB/T 7261-2008 a DL/T 624-2010. Uživatelé by také měli dodržovat místní testovací postupy ochrany relé.

Firemní silné stránky – Weshine Electric

Jako profesionální výrobce podporujeme OEM a velkoobjemový velkoobchod. Weshine Electric vyvíjí a dodává nástroje pro testování energie pro provozovatele rozvodných sítí, rozvodny, dodavatele elektrické energie, zkušební laboratoře, oddělení železniční energetiky a všechny druhy průmyslových uživatelů. U scénářů testování ochrany relé se zaměřujeme na stabilní výstup sekundárního signálu, pohodlný provoz v terénu a standardizované testovací pracovní postupy, spárované se spolehlivou poprodejní technickou podporou.

Zákazníkům nabízíme poradenství při výběru zařízení, praktické provozní školení pro různé testy relé, plánování schématu testování sekundárního okruhu a přizpůsobená testovací řešení pro speciální požadavky na kontrolu. Každá jednotka prochází kompletní tovární kontrolou kvality, s provozními návody a globálním poprodejním servisem. Díky dlouholetým zkušenostem s podporou energetického inženýrství dodáváme kompletní řešení pro testování relé, která klientům pomáhají zvýšit účinnost uvádění relé do provozu a kontroly a zajišťují stabilní provoz celého systému ochrany napájení. Rychlá globální dodávka, flexibilní platební podmínky pro velkoodběratele.
