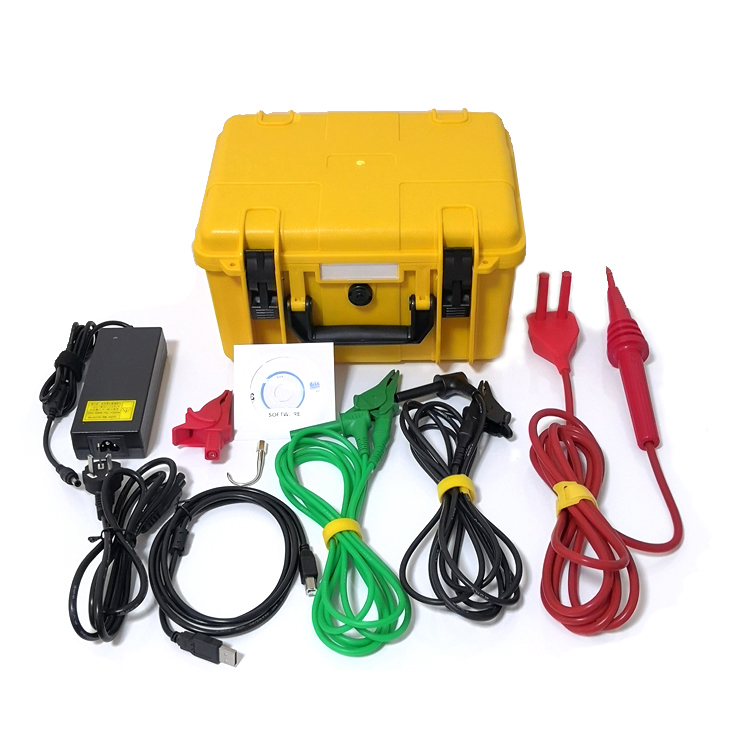

Popis výrobku

WeshinePI test transformátorus digitálním a analogovým obloukovým displejem, určený pro testování vysokonapěťového izolačního odporu při údržbě a servisu kabelů, rotačních strojů, transformátorů, rozvaděčů a průmyslových aplikací.

Stejnosměrné izolační zkoušky se provádějí při 250 V, 500 V, 1000 V, 2500 V, 5000 V. Rozsah měření izolačního odporu je 100 k Î© až 1000 G Î©. Je zajištěno automatické vybíjení testovaných kapacitních obvodů a zobrazení klesajícího napětí.

Ochranná svorka může být použita k minimalizaci účinků povrchového úniku a tím i chybných měření při provádění zkoušek izolačního odporu.

U kapacitních testovacích objektů se přístroj automaticky vybije přes vnitřní odpor a indikuje napětí na svorkách v rozsahu 30 V až 600 V s vyšším napětím označeným „Hi“. Tato funkce poskytne indikaci klesajícího napětí po testování jalových zátěží. Když indikátor napětí zmizí, je pro uživatele bezpečné odpojit testovací kabely.

WeshinePI test transformátoruje napájeno osmi 1,5 V IEC LR6 (AA) články. Mezi konstrukční bezpečnostní prvky patří výstražný indikátor vysokého napětí, externí zobrazení napětí po IR testu, automatické vybíjení reaktivních zátěží a testovací kabely

APLIKACE

Elektrické izolační materiály se časem zhoršují, což vede k poruchám a nákladným účtům za opravy. Testery izolačního odporu aplikují regulované stejnosměrné napětí přes izolaci a měří proud přes izolaci pomocí Ohmova zákona pro výpočet izolačního odporu. Proud teče, protože žádný izolační materiál není dokonalý.

Použití IR testeru zahrnuje:

â

■ Instalace zařízení

■ Běžná údržba

■ Řešení problémů

Testování izolace vysokonapěťovým stejnosměrným proudem ovlivňuje polarizaci izolace, takže následné testování bez úplného vybití testované jednotky poskytne jiné výsledky.

Je třeba dbát na to, aby se vždy používal stejný proces a technika připojení a testování izolátoru, aby bylo možné sledovat výsledky. Je důležité zaznamenávat teplotu izolace a také hodnoty IR

VLASTNOSTI A VÝHODY

■ Kompaktní, odolný tester izolačního odporu

■ Snadná obsluha a volba rozsahu napětí

■ AC a DC voltmetr (30 V - 600 V)

■ Uživatelsky nastavitelný časovač IR testu (výchozí 1 min), (max. 19 m 50 s)

■ Měkké pouzdro na nástroj a elektrody

■ Rychlý start a úplná uživatelská příručka

■ Uzamykatelné VN izolované zástrčky pro dodatečnou bezpečnost

■ Žaluzie přes svorky zabraňují náhodnému vniknutí nečistot a jiných předmětů

SPECIFIKACE

Rozsah izolace	0,1 MÎ© až 2 TÎ©
Jmenovitá zkušební napětí	250 V, 500 V, 1000 V, 2500 V, 5000 V
Přesnost svorkového napětí
	zkušební napětí
	â¥1000 V 0...5% jmenovité hodnoty zkušební napětí
Přesnost izolace	±5% ±3 číslice
Zkratový proud	5 mA ±0,5 mA
Přesnost voltmetru	±2%rdg±3dgt
Zdroj napájení	Baterie 8x LR6/AA
Rozsah provozních teplot a vlhkosti
	-20 °C až 45 °C
Vlhkost vzduchu	80% RH
Rozsah skladovacích teplot a vlhkosti
	-20 °C až 60 °C
Bezpečnostní ochrana	Izolace Cat III 600 V
Poznámka	Servisní chyba s uvedenými environmentálními limity je dvakrát vlastní chyba
EMC	Vyhovuje IEC 61326-1:2013
Rozměry	177 mm x 226 mm x 100 mm
Hmotnost	1,9 kg (včetně baterie)

VS-3121

VS-3121PI test transformátorubyla navržena pro elektrické a průmyslové testovací aplikace, kde provozní napětí přesahuje 1000 V a jsou vyžadována vyšší izolační testovací napětí.

Na rozdíl od VS-3121A nabízí VS-3121 napětí s pevným rozsahem 50 V, 100 V, 250 V, 500 V, 1000 V a 2500 V.

Zařízení s provozním napětím nad 1 kV vyžadujePI test transformátorus při napětích nad 1 kV. Jádrem vysokonapěťového testování jsou naše jednotky 5/10/15 kV, které poskytují nejvyšší úroveň testování kvality spolu s prvotřídní bezpečností, pohodlím a přenosností.

Pro kompletní testování izolační schopnosti všech velkých kapitálů

VS-3127

VS-3127PI test transformátorunabízí možnost provádět přesná měření izolačního odporu až do zkušebního napětí 15 kV s maximálním odporem 30 TÎ©. Přesnost měření odporu je ± 5 % od 1 MÎ© do 3 TÎ©!

Pro energetické společnosti a servisní společnosti je VS-3127 všestranný tester se svou flexibilitou a schopností budoucího testování. Weshine VS-3127 je navržen tak, aby fungoval kdekoli.

Výstupní jmenovité napětí max. dosah 7 rychlostních stupňů (250Vï¼500Vï¼1KVï¼2,5KVï¼¼5KVï¼10KVï¼,15KV).

Max. zkratový proud 7mA

Test izolačního odporu (IR), test polarizačního indexu ¼PI, test poměru dielektrické absorpce (DAR). Režim testu rampy (RAMP), režim testu filtrovaného odporu (FR). *Test kapacity (kap.).

Funkce sledování napětí, automaticky sleduje živé napětí měřeného

PROČ TESTOVAT PŘI 15 KV?

5 kV až 15 kV ztrojnásobí testovací proud – to může zabránit negativnímu testovacímu proudu v přítomnosti vysokého šumu.

15 kV je specifikováno pro aktiva 35 000 V až 69 000 V na základě NETA ATS 2007.

Motory nad 34 500 V by měly být testovány při 15 kV na základě NETA ATS 2007.

SPECIFIKACE

Rozsah izolace	0,1 MÎ© až 30 TÎ©
Jmenovitá zkušební napětí	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Přesnost svorkového napětí
	ï¼5%ï½10%ï¼±10V
Přesnost izolace	1 MÎ© až 3 TÎ©, ±5% ±3 číslice
	ï¼3 TÎ©, ±20% ±3 číslice
Zkratový proud	â¥7 mA ±0,5 mA
Ramp testovací režim	±2%rdg±3dgt
Zdroj napájení	Zvyšte na přednastavené napětí testováním s 10% velikostí přednastaveného napětí
Rozsah provozních teplot a vlhkosti
	-20 °C až 50 °C
Vlhkost vzduchu	80% RH
Rozsah skladovacích teplot a vlhkosti
	-25 °C až 65 °C
Zkouška napětí	AC/DC: 0V÷½1000V, Přesnost: ±5%rdg±3V
Zkouška kapacity	10nFï½25uF, Přesnost: ±10%rdg±10nF
Aktuální test	0,01 nAï½7 mA, Přesnost: ±5%rdg±0,5nA
Bezpečnostní ochrana	Izolace Cat III 600 V
Poznámka	Servisní chyba s uvedenými environmentálními limity je dvakrát vlastní chyba
EMC	Vyhovuje IEC 61326-1:2013
Rozměry	280 mm x 260 mm x 160 mm
Hmotnost	4,9 kg (včetně baterie)

Výběry

Weshine má 8 let zkušeností speciálně pro řešení kompletní řady elektrických zařízení. V současné době Weshine vynalezl různéPI test transformátorupro každý krok, jak je uvedeno ve formuláři:

INFORMACE PRO OBJEDNÁVKU PROPI test transformátoruS
Kočka. Ne.	Maximální zkušební napětí	Maximální testovací rozsah	IR/PI/DAR	RAMPA	FR	Víčko.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√
VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Na základě problémů s dodavatelským řetězcem: Kontaktujte svého preferovaného autorizovaného distributora Weshine pro aktuální ceny a dodací lhůty.
