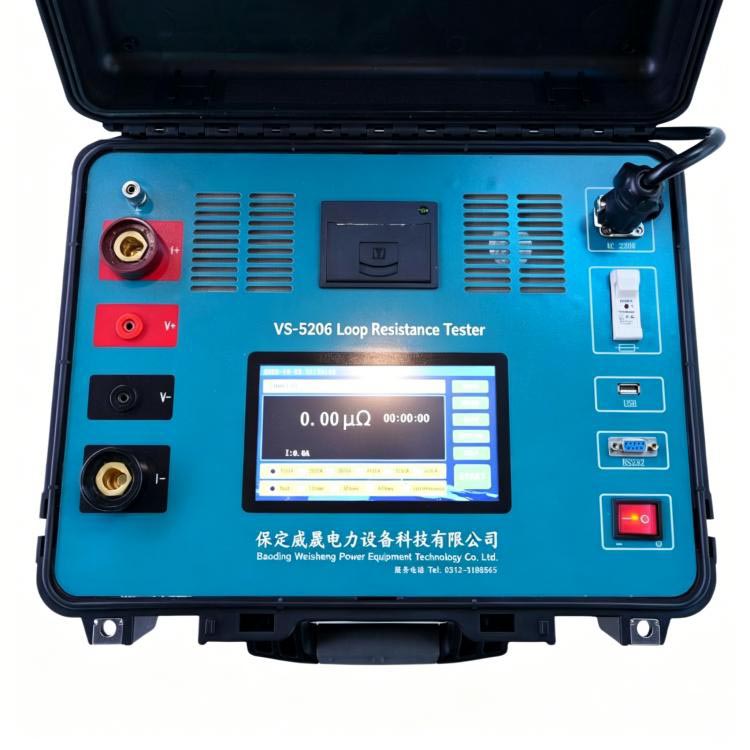

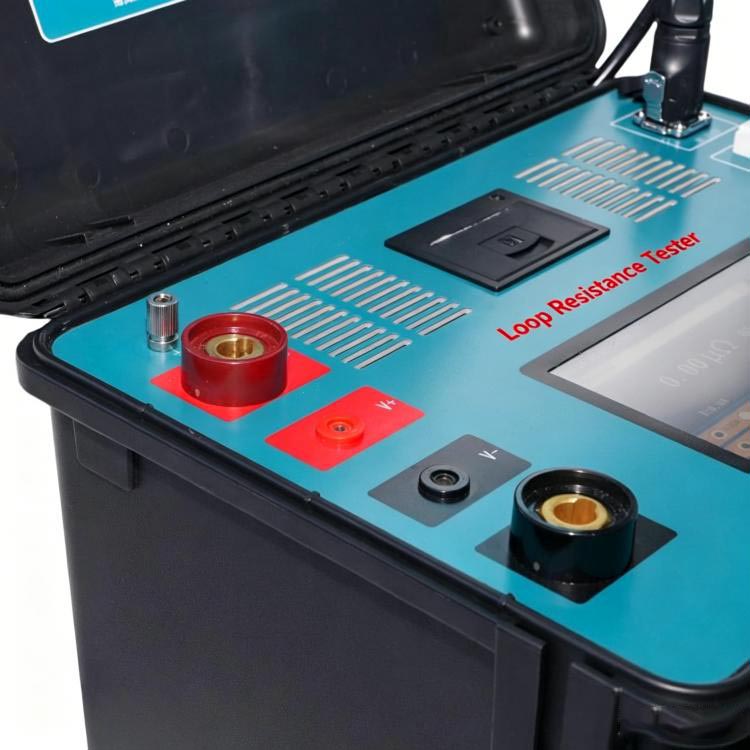

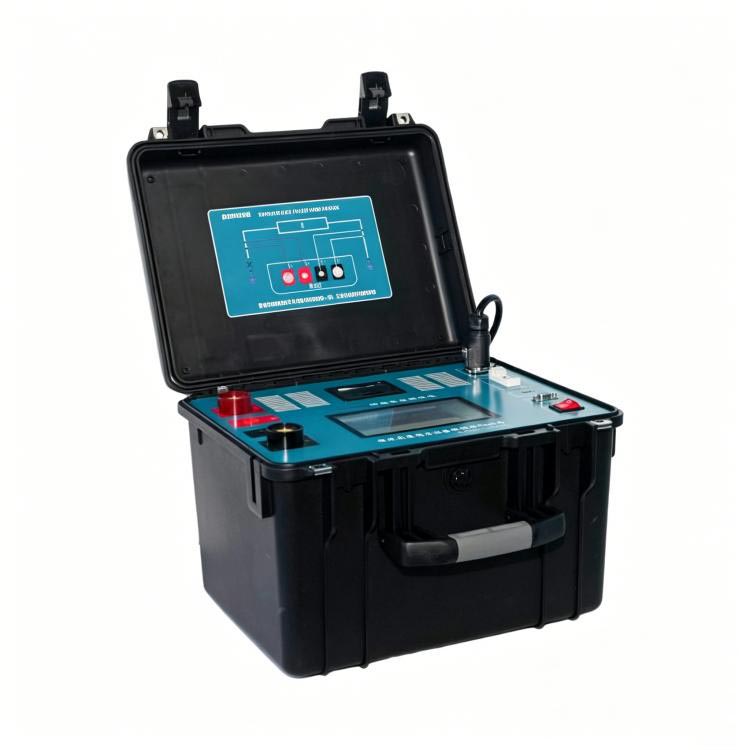

Vysokoproudý tester kontaktního odporu s barevným dotykovým displejem

Jako profesionální výrobce v Číně by vám společnost Weshine ráda poskytla kvalitní vysokoproudý tester kontaktního odporu s barevnou dotykovou obrazovkou, což je vylepšený inteligentní měřič odporu vytvořený pro testování kontaktů vysokonapěťových zařízení. Injekce velkých testovacích proudových proužků odstraňují rušení z povrchových oxidačních vrstev a nestabilních kontaktních bodů, takže testeři získají důvěryhodné údaje pro kontrolu zařízení před údržbou a kontroly převzetí ve výrobě. Hromadní nákupčí mohou tuto jednotku přiřadit k jejich úplným sadám elektrických testovacích nástrojů pro jednorázové nákupy.

Uživatelé si mohou vybrat nastavitelný výstupní proud od 50A do 600A, vyhovující testovacím kritériím a jmenovitým parametrům různých elektrických zařízení. Vysokoproudý testovací režim přesně posuzuje stav kontaktů na vypínačích, GIS zařízení, odpojovačích, přípojnicích a kabelových spojkách, což je nezbytný nástroj pro tovární inspekční týmy a dodavatele energetiky.

Tento vysokoproudý tester kontaktního odporu s barevnou dotykovou obrazovkou využívá 7palcovou průmyslovou barevnou dotykovou obrazovku se snadno ovladatelným ovládacím panelem. Zaměstnanci mohou rychle nastavit výstupní proud, načasování testu, jazyk systému a parametry komunikace na obrazovce, zobrazit průběhy testů v reálném čase a spravovat uložená data s minimálním školením. Zkracuje dobu provozu na místě pro technické týmy, které zpracovávají velké dávky inspekční práce zařízení.

Jednotka je vybavena velkou vestavěnou dobíjecí lithiovou baterií a podporuje plně přenosné venkovní testování bez přístupu k elektrické síti. Po 500A nebo 600A silnoproudých testech spustí 10sekundový cyklus automatického chlazení, aby ochránil vnitřní napájecí moduly, prodloužil životnost a snížil dlouhodobé náklady na výměnu pro kupující s častými úkoly testování v terénu.

Přenáší několik režimů přenosu dat: bezdrátové připojení Bluetooth, kabelové připojení RS232, export na USB flash disk a místní úložiště. Operátoři mohou procházet, ukládat, exportovat nebo mazat záznamy o testech přímo na stroji, čímž urychlují třídění testovacích zpráv a správu majetku zařízení pro projekty elektráren a oddělení kontroly kvality ve výrobě.

VS-5206, zkonstruovaný tak, aby vydržel drsná venkovní pracoviště, spojuje výkonný vysokoproudý výstup, přesné digitální měření, vícevrstvou bezpečnostní ochranu a odolné pouzdro. Poskytuje konzistentní spolehlivé výsledky testů pro každodenní údržbu zařízení, uvádění nového projektu do provozu a diagnostiku elektrických poruch, což je ideální pro velkoobchodní objednávky od distributorů elektrických zařízení a energetických firem.

Návrh bezpečnostního a upínacího systému

weshine electric integruje bezdrátové klešťové senzory s technologií rozpoznávání směru stejnosměrného proudu.

Specifikace klíčové svorky:

1、DC rozsah měření: 0 až ±600A

2、Směrově citlivá instalace (vyžadována orientace dopředného proudu)

3、Podpora kalibrace v nastavení systému

Bezpečnostní pravidla zajišťují stabilní provoz:

1、Přetížení svorek mimo rozsah může poškodit snímač

2、Správná směrová instalace zlepšuje přesnost

3、Kalibrační funkce kompenzuje odchylku

Vlastnosti

Maximální zkušební proud 600A DC

Vysoce přesné měření přechodového odporu

Určeno pro jističe a GIS zařízení

Více volitelných výstupních proudů

Čtyřvodičová technologie Kelvinova měření

7palcový barevný dotykový displej

Vestavěná dobíjecí lithiová baterie

Inteligentní automatické měření

Automatické chlazení po testování 500A/600A

Bluetooth komunikace

Komunikační rozhraní RS232

export dat z USB flash disku

Interní úložiště testovacích záznamů

Podpora čínštiny a angličtiny

Nastavitelné komunikační parametry

Inteligentní správa dat

Vysoká stabilita měření

Kompaktní přenosný design

Vhodné pro terénní a laboratorní testování

Více ochranných funkcí pro bezpečný provoz

Průvodce produktem

Jak funguje vysokoproudý tester kontaktního odporu s barevnou dotykovou obrazovkou

Tento tester vstřikuje stabilní vysoký stejnosměrný proud do testovaného objektu prostřednictvím vyhrazených proudových vodičů a současně měří pokles napětí na kontaktu pomocí samostatných snímacích vodičů. Pomocí čtyřsvorkového principu Kelvinova měření přístroj eliminuje odpor vedení a vypočítává vysoce přesné hodnoty přechodového odporu.

Po stabilizaci zvoleného proudu tester automaticky provede měření a po dokončení zastaví výstup. Při provozu při 500 A nebo 600 A přístroj automaticky aktivuje chladicí cyklus před dalším měřením, aby byla zachována spolehlivost systému.

Aplikační scénáře

Energetické služby

Běžná údržba jističů, odpojovačů, GIS zařízení a rozvoden.

Výrobci transformátorů

Tovární přejímací zkoušky a ověření elektrického připojení.

Dodavatelé elektřiny

Uvedení do provozu a údržba zařízení vysokého a vysokého napětí.

Průmyslová zařízení

Kontrola silnoproudých elektrických spojů a přípojnicových systémů.

Zkušební laboratoře

Přesné měření nízkého odporu a certifikace zařízení.

Aplikace

1、 Testování odporu kontaktu jističe

2、 Měření odporu smyčky

3, Testování rozváděče GIS

4、 Testování vypínače

5、 Testování odporu přípojnicového spoje

6、Měření připojení uzemnění

7、Kontrola vysokoproudého elektrického připojení

8、Factory Acceptance Testing (FAT)

9、Preventivní údržba

10, Uvedení napájecího systému do provozu

Výhody Weshine

Weshine Electric se specializuje na vysokonapěťová elektrická testovací zařízení a inteligentní diagnostické přístroje. High Current Contact Resistance Tester with Color Touch Screen kombinuje vysokoproudový výstup, přesnou technologii měření Kelvinů, inteligentní ovládání dotykové obrazovky, pokročilá komunikační rozhraní a komplexní možnosti správy dat. Řešení Weshine, navržená pro energetické společnosti, výrobce a odborníky na údržbu, poskytují spolehlivé testování kontaktního odporu, které zlepšuje spolehlivost zařízení, minimalizuje prostoje a podporuje dlouhodobou správu majetku.
