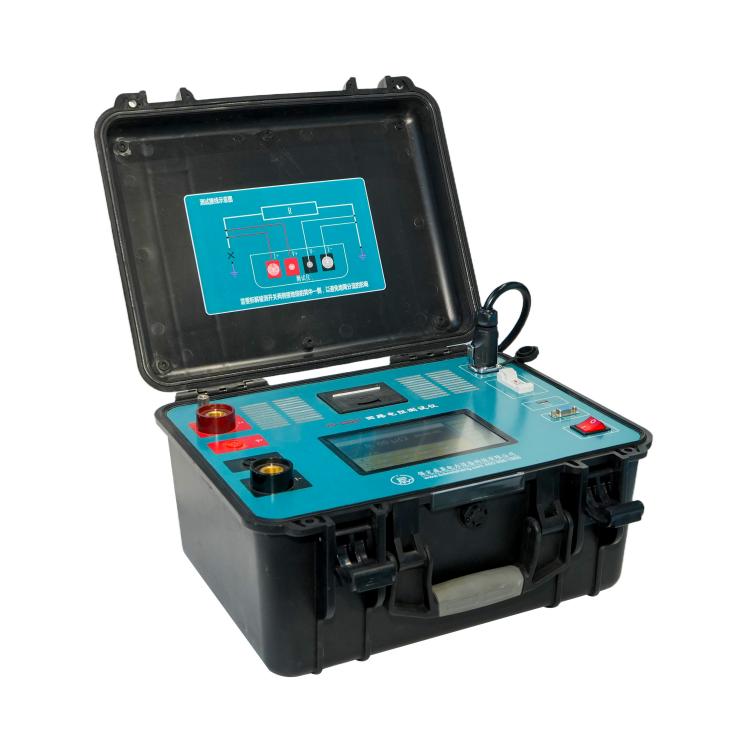

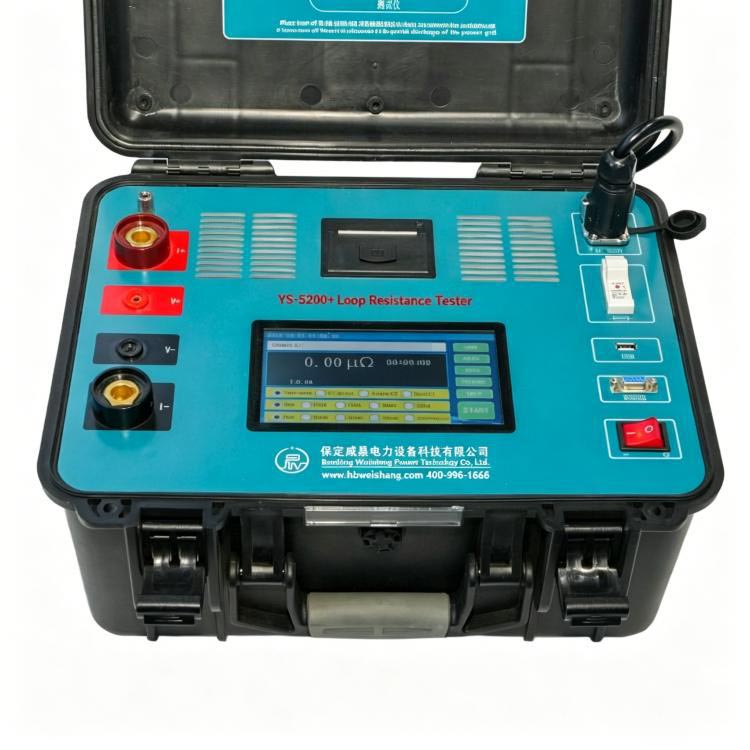

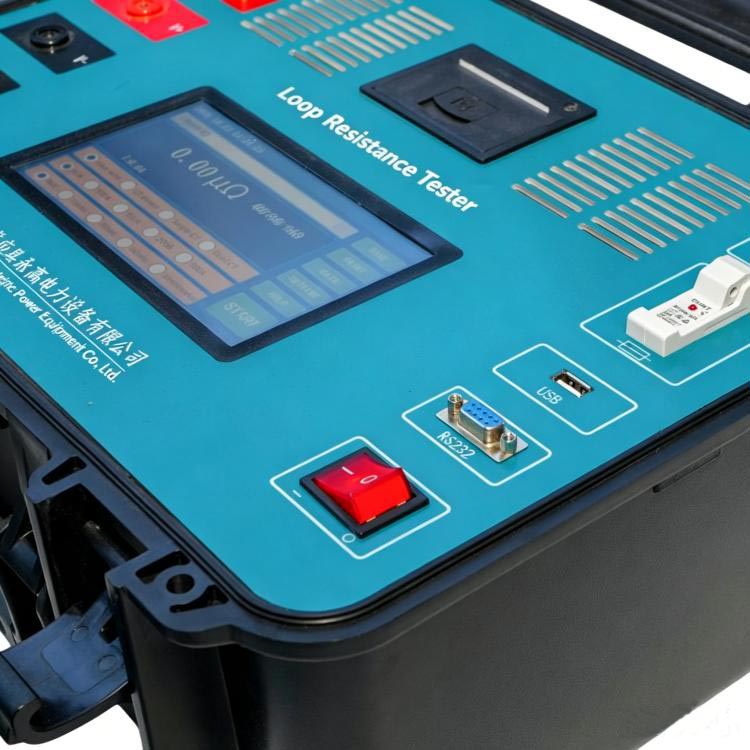

Stolní 300A inteligentní tester odporu obvodu

Odolný stolní tester 300A Intelligent Circuit Resistance Tester nabízený Weshine, profesionálním výrobcem a dodavatelem v Číně, poskytuje přesné mikroohmové odečty na jističích, odpojovačích, uzemňovačích a přípojnicích, i když proudy procházejí jednotlivými smyčkami nebo více paralelními větvemi.

Tuto jednotku jsme postavili podle čtyřvodičových testovacích standardů DL/T845.4-2019 a IEC, které plně vyhovují průmyslovým požadavkům na detekci vysokého proudu.

Uvnitř stroje je umístěn vysoce výkonný zdroj konstantního proudu spárovaný s vícekanálovým hardwarem pro snímání proudu. Tato struktura udržuje stálý výstupní proud a přesné vzorkování napětí, a to i při práci s komplikovanými paralelními uzemňovacími mřížkami, což je klíčový důvod, proč konstruktéři zadávají opakované hromadné objednávky na tento model.

Základní principy měření

Desktop 300A Intelligent Circuit Resistance Tester se opírá o dva základní funkční moduly:

1.Nastavitelný vysoký konstantní proudový výstup: 50A–300A

2. Bezdrátový stejnosměrný klešťový snímač: zachycení proudu 0~±600A

Vypočítá skutečný přechodový odpor na základě Ohmova zákona: R = V / I₀

V = úbytek napětí zjištěný na kontaktních bodech

I₀ = skutečný proud procházející testovanou větví

Inteligentní testovací režimy (základní inovace)

weshine electric integruje čtyři pokročilé testovací režimy pro podporu různých podmínek v terénu:

1. Režim tradičního odporu obvodu

Uživatelé musí odpojit jednu stranu uzemňovací sítě, aby se obešli rušení bočníkového proudu. Tester napájí proud až 300A DC a čte údaje o poklesu napětí. Tento režim dosahuje nejvyšší přesnosti a funguje dobře na místech plánované údržby.

2. Upínací režim přímého měření

Není třeba rozebírat zemnící spoje. Bezdrátová svorka sleduje proud větve I₀ v reálném čase, poté stroj automaticky vypočítá odpor s R=V/I₀. Přednosti: Žádné demontážní práce, rychlejší testování v terénu, bezpečnější pro údržbu v živé oblasti.

3. Režim jednostranného bočníku

Vhodné pro paralelní uspořádání uzemnění, jako je uzemnění skříně a distribuované zemní mřížky. Kleště měří proud bočníkové větve I2 a zařízení před výpočtem odporu vypočítá efektivní zkušební proud s I₀=I₁−I2. Opravuje chyby přesnosti způsobené částečnými paralelními proudy.

4. Režim Dual-Side Shunt

Pro velké uzemňovací sítě s obousměrnými dělenými proudy v rozvodnách. Dvě svorky shromažďují proudy větví I21 a I22, systém vypočítává I₀=I₁−I21−I22, aby získal skutečná data odporu pro vícevětvové sítě.

Návrh bezpečnostního a upínacího systému

Odpovídající bezdrátové kleště mohou automaticky identifikovat směr stejnosměrného proudu.

Specifikace klíčové svorky:

1、DC testovací rozsah: 0 až ±600A

2、Pro přesná data se musí zarovnat se správným směrem proudu

3、Vestavěná funkce kalibrace pro vyrovnání odchylky měření

Připomenutí provozní bezpečnosti:

1、Neprovozujte svorku mimo její měřicí rozsah, aby nedošlo k poškození hardwaru

2、Nainstalujte svorky podle značek směru proudu, abyste stabilizovali hodnoty

3、 Pravidelně spouštějte kalibraci, abyste snížili chyby dat

Návod k obsluze krok za krokem

Tento stolní tester se řídí standardními pracovními postupy testování v terénu pro scénáře vysokého proudu.

Krok 1: Příprava systému

Ujistěte se, že je zařízení plně vypnuto, nastavení uzemnění je dokončeno a svorkové baterie jsou plně nabité. Klienti hromadného nákupu mohou spolu se zásilkou obdržet kompletní provozní příručky.

Krok 2: Konfigurace zapojení

I+ a I- připojte ke dvěma koncům testovacího obvodu; V+ a V- se připojí k místům vzorkování vnitřního napětí. Vždy umístěte napěťové sondy do proudové smyčky, abyste vyloučili rušení odporu vodiče.

Krok 3: Výběr režimu

Vyberte si jeden testovací režim: tradiční demontážní režim, přímý režim kleští, režim jednoduchého bočníku nebo režim dvojitého bočníku. Poté nastavte výstupní proud (50A–300A) a dobu trvání testu (Fast / 10s / 30s / 60s / Continuous).

Krok 4: Proces měření

Stroj spouští náběh proudu, řízení stability, zachycování proudu v reálném čase, vzorkování napětí, výpočet odporu a teplotní kompenzaci automaticky bez ručního nastavování.

Krok 5: Zobrazení výsledku

Obrazovka zobrazuje celkový proud I₁, proudy kleští (I₂ / I21 / I22), hodnotu odporu v mikroohmech, dobu testu a stav stability.

Krok 6: Správa dat

Operátoři mohou ukládat protokoly testů do místní paměti, exportovat záznamy přes USB disky FAT32, tisknout sestavy pomocí volitelných tiskových modulů a kdykoli se podívat zpět na historická testovací data.

Aplikační scénáře

Tento tester 300A Intelligent Circuit Resistance Tester zvládá úkoly detekce odporu za podmínek složitého uzemnění a silného elektromagnetického rušení, které jsou široce přijímány kupujícími z těchto odvětví:

1、Velké rozvodny

2、 Elektrárny

3, Průmyslové rozvodné systémy

4, Vysokonapěťová přenosová zařízení

5、Uzemňovací sítě

Systém spolehlivě funguje při:

1, Silné elektromagnetické rušení

2、Paralelní rozložení proudu

3、、Omezený přístup k odpojení

4、Nepřetržitá údržba

Typické použití při testování

1、Zkouška kontaktního odporu pro vysokonapěťové jističe

2、Kontrola poruch uzemňovacích mřížek rozvodny

3、Detekce odporu spojů přípojnic

4、Běžná údržba rozvaděčů GIS/AIS

5、Tovární kontrola kvality elektrického zařízení elektrárny

6、 Analýza pozemního systému pro přenosové sítě

7、Odstraňování problémů v průmyslových energetických rozvodech

Výhody Weshine

Postavili jsme Desktop 300A Intelligent Circuit Resistance Tester s vícerežimovou architekturou měření, abychom vyřešili složité problémy s paralelním proudem a složitým uzemněním v moderních energetických systémech. Bezdrátové svorkové testování bez demontáže zkracuje prostoje při údržbě a výrazně zlepšuje bezpečnost na místě, což nutí mnoho dodavatelů elektrických služeb podepsat s námi dlouhodobé smlouvy o dodávkách.

Vícekanálové algoritmy výpočtu proudu v reálném čase zajišťují přesné hodnoty odporu i v prostředí paralelního uzemnění. Velký proudový výstup 300 A rychle rozkládá oxidové vrstvy na starých kontaktních površích a poskytuje spolehlivější výsledky testů opotřebovaných vodivých spojů. Vestavěná inteligentní regulace teploty udržuje jednotku stabilní i při dlouhém pracovním zatížení vysokým proudem.

Uživatelsky přívětivé výhody průmyslového designu pro kupující:

1、Inteligentní provoz ve více režimech

2、Vizualizované zobrazení aktuálních dat v reálném čase

3、Úplná sada funkcí automatické bezpečnostní ochrany

4、Ukládání a export strukturovaných dat

Okamžitě kontaktujte náš prodejní tým a získejte přizpůsobené nabídky a kompletní soubory technických parametrů pro váš projekt.
