Běžné problémy při údržbě a testování testeru odporu smyčky

Tester odporu smyčky je základním nástrojem pro hodnocení elektrického stavu nízkoodporových spojů v energetických zařízeních. Běžně se používá k měření přechodového odporu ovládacích spínačů, jističů, přípojnic, kabelových vodičů, svařovacích kontaktů a dalších vodivých smyček.

Spolehlivé výsledky testů nezávisí pouze na výkonu přístroje, ale také na správném zapojení, čistých testovacích bodech, správném skladování a přesné interpretaci abnormálních hodnot. V terénu neobvyklé měření nemusí vždy indikovat vadný jistič nebo vadný tester. Otevřené napěťové vodiče, špatný kontakt svorek a elektromagnetické rušení mohou způsobit podobné příznaky.

Tato příručka vysvětluje hlavní požadavky na údržbu a tři běžné problémy při testování, které se vyskytují při použití testeru odporu smyčky.

Co je tester odporu smyčky?

Tester odporu smyčky, také známý jako mikroohmmetr nebo tester odporu kontaktů, aplikuje stabilní testovací proud do testovaného obvodu a měří výsledný pokles napětí. Odpor se pak vypočítá podle Ohmova zákona.

Přístroj se používá pro aplikace, jako jsou:

1、 Testování kontaktního odporu jističe

2、 Měření odporu smyčky ovládacího spínače

3、 Testování přípojnic a konektorů

4、Měření odporu vodiče kabelu

5、 Testování kontaktního odporu při svařování

6、Kontrola kontaktu vysokonapěťového spínače

Nízkoodporové testování normálně používá oddělená proudová a napěťová připojení. Tato čtyřvodičová metoda snižuje vliv odporu testovacího vodiče a zlepšuje přesnost měření.Vedení měření s nízkým odporem Megger

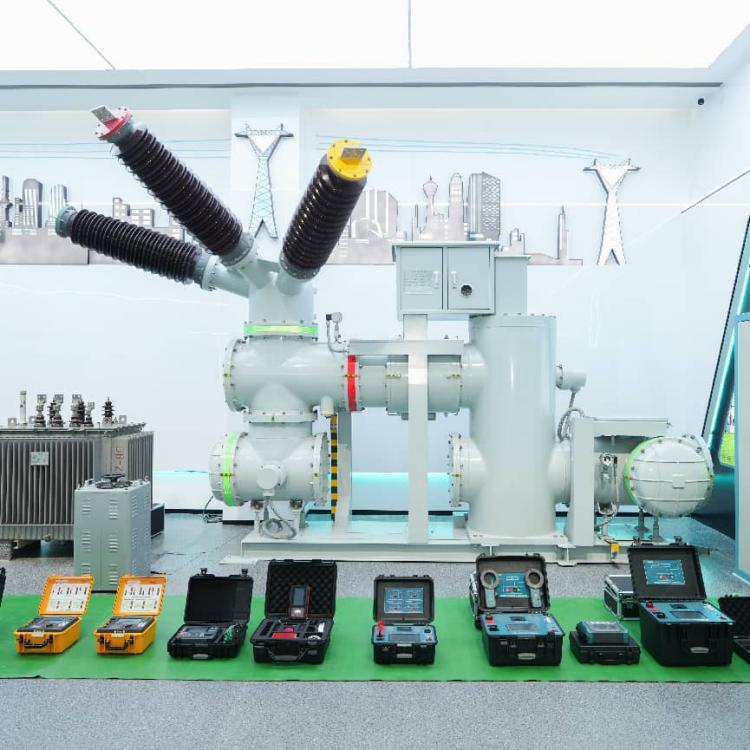

Weshine Electric Manufacturing Co., Ltd. je profesionální high-tech továrna specializující se na výzkum a vývoj, výrobu a kalibraci přístrojů pro testování odporu vysokoproudé smyčky. Díky standardizovaným výrobním dílnám, nezávislým laboratořím a kompletním systémům řízení kvality ISO jsou všechny testery Weshine přísně vyráběny v souladu s průmyslovými standardy IEC a DL/T. Továrna implementuje úplné testování výkonu a kalibraci před dodáním, což zajišťuje stabilní proudový výstup, silný výkon proti rušení a vysokou opakovatelnost měření pro komplexní prostředí pro testování napájení na místě.

GDHL-200A/100A Intelligent Loop Resistance Tester je nezávisle vyvinut a sériově vyráběn továrnou Weshine. Optimalizovaný pro scénáře měření v poli s vysokým proudem a nízkým odporem, vyznačuje se stabilním výstupem konstantního proudu, ultra vysokou přesností testu a silnou přizpůsobivostí prostředí, plně splňuje požadavky na rutinní kontrolu a preventivní údržbu vysokonapěťových rozvaděčů. Konkrétní zkušební proud, přesnost a požadavky na shodu by měly být vždy ověřeny podle dokumentace k produktu a příslušných místních norem.

U vysokonapěťových jističů by mělo být také provedeno testování přechodového odporu podle příslušné normy zařízení a požadavků výrobce na údržbu. IEC 62271-100 platí pro AC jističe používané ve vysokonapěťových systémech nad 1 000 V.IEC 62271-100

Standardní požadavky na údržbu

Správné skladování má přímý vliv na životnost a stabilitu měření smyčkového odporového testeru. Jako profesionální výrobce přístrojů pro měření energie zdůrazňují oficiální specifikace tovární údržby společnosti Weshine standardizované denní skladování a údržbu, aby se zabránilo kolísání výkonu a prodloužila životnost přístroje.

Skladujte přístroj ve vhodném prostředí

Tester by měl být skladován na čistém, suchém a dobře větraném místě. Místo úložiště by nemělo obsahovat:

1, Nadměrná vlhkost

2, Vodivý prach

3, Olejová mlha

4, solný sprej

5, Korozivní plyny

6, Přímé sluneční světlo

7, Extrémní změny teploty

Vlhkost a korozivní nečistoty mohou poškodit svorky, vnitřní obvodové desky, spínače a izolační součásti. Prach může také ovlivnit chladicí cesty a snížit spolehlivost elektrických spojů.

Udržujte nástroj ve svislé poloze

Neumisťujte tester náhodně do dřevěné bedny ani na ni neskládejte těžké předměty. Přední panel by měl směřovat nahoru během skladování a přepravy, kdykoli je to možné.

To pomáhá chránit:

1、Displej a ovládací tlačítka

2, Výstupní svorky

3、 Vnitřní transformátor a obvodové sestavy

4, chladicí struktura

5、Ochranný kryt

Přístroj by měl být během přepravy zajištěn, aby se zabránilo nárazu, vibracím nebo poškození kabelu.

Používejte materiály odolné proti vlhkosti

Pokud je tester uložen ve vlhkém prostředí, umístěte pod něj vhodný materiál odolný proti vlhkosti. Nedovolte, aby spodní část krytu zůstala v přímém kontaktu s vlhkou podlahou nebo povrchem.

Před dalším testem zkontrolujte přístroj, zda nedochází ke kondenzaci. Je-li přítomna vlhkost, nechte tester před připojením ke zdroji napájení nebo testovacímu objektu zcela vyschnout.

Tři běžné problémy s testováním v terénu

1. Otevřené napěťové vedení v kombinaci se silným elektromagnetickým rušením

Přerušený napájecí kabel nebo uvolněné napěťové spojení je jednou z nejčastějších příčin abnormálních hodnot.

Typické příznaky

V závislosti na podmínkách na místě může údaj o odporu ukazovat:

1、Přesahující nebo nekonečná hodnota

2、 Vysoce nestabilní hodnota

3、Hodnota, která se mění při pohybu testovacích vodičů

4、Výsledek, který se jeví jako normální, ale nelze jej opakovat

Když je napěťový vodič odpojen, obvod vzorkování napětí nemusí přijímat správný signál. Současně může blízká napájená přípojnice vytvořit kapacitní vazbu a indukovat nežádoucí diferenciální napětí v otevřeném měřicím obvodu.

Možné důsledky

Silné rušení může způsobit, že tester zobrazí nadlimitní hodnotu. Nezkušený operátor může nesprávně dojít k závěru, že jistič má vážný problém s odporem kontaktu, a zařídit zbytečnou údržbu výpadku.

Mírnější interference může produkovat hodnotu v očekávaném rozsahu. To je obtížnější identifikovat, protože výsledek se může zdát platný, i když je napěťové připojení vadné.

Měření pak může být nesprávně připsáno:

1、Špatný kontakt jističe

2、Poškozená testovací svorka

3、Interní chyba testeru

4、Nestabilní napájení

Doporučená kontrola

Před výměnou testeru nebo vyřazením jističe z provozu zkontrolujte:

1、Zda jsou připojeny oba napěťové vodiče.

2、Zda jsou napěťové svorky pevně připojeny.

3、Zda jsou napěťové svorky čisté.

4、Zda jsou proudové a napěťové vodiče správně spárovány.

5、Zda hodnota zůstává stabilní po opětovném připojení napěťového obvodu.

6、Zda blízké vodiče pod napětím vytvářejí rušení.

Čtyřvodičové měření odporu je spolehlivé pouze tehdy, když je kompletní obvod proudu i obvod vzorkování napětí. Dobrý kontakt v testovacích bodech je také nezbytný, protože odpor sondy a připojení může ovlivnit měření s nízkým odporem.Nízkoodporové vedení testeru Megger

2. Oxidový nebo olejový film na svorkách jističe

Na svorkách jističe se může po dlouhodobém provozu vytvořit vrstva oxidu, olejový film, nahromadění prachu nebo jiné znečištění. To je zvláště běžné, když zařízení pracuje ve vlhkém, znečištěném nebo prašném prostředí.

Proč to ovlivňuje test

Zkušební svorka musí mít pevný kovový kontakt se svorkou. Pokud oxidový nebo olejový film odděluje svorku od vodivého povrchu, je do testovacího obvodu zaveden dodatečný přechodový odpor.

To může ovlivnit cestu vzorkování napětí a vytvořit nepřesné nebo nestabilní výsledky. Zobrazená hodnota nemusí představovat skutečný odpor hlavních kontaktů jističe.

Mezi možné příznaky patří:

1、Hodnota odporu vyšší, než se očekávalo

2、Odečty, které se mění, když je svorka stlačena nebo posunuta

3、Významné rozdíly mezi fázemi

4, špatná opakovatelnost

5、Náhlé snížení po vyčištění terminálu

Nápravná opatření

Před testováním zkontrolujte povrch svorky a upínací čelisti. Odstraňte volné znečištění pomocí schválené metody čištění a ujistěte se, že kontaktní plocha je suchá.

Zkušební svorka by měla být připojena k čistému, pevnému a mechanicky stabilnímu povrchu. Nespoléhejte na uvolněnou svorku nebo kontaminovaný bod pouze proto, že přístroj zahájil test.

Po opětovném připojení vodičů měření zopakujte. Pokud se hodnota stane stabilní a konzistentní, původní abnormální výsledek mohl být způsoben spíše špatným kontaktem než poruchou jističe.

Nepoužívejte abrazivní metody, které by mohly poškodit pokovené svorky nebo změnit povrch kontaktu, pokud výrobce zařízení tento postup neschválil.

3. Otevřené napěťové vedení bez silného rušení elektrického pole

Otevřený napěťový vodič ne vždy vede k překročení rozsahu. Pokud v místě není žádné silné vnější elektrické pole nebo kapacitní vazba, zesilovač nemusí přijímat téměř žádný vstup v diferenciálním režimu.

V této situaci může přístroj zobrazit hodnotu blízkou nule.

Proč je to zavádějící

Nezkušený operátor může interpretovat hodnotu blízkou nule jako důkaz, že:

1, Tester selhal

2、Zesilovač je poškozený

3、Zkušební proud není generován

4、Nástroj potřebuje opravu nebo výměnu

Test pak může být zbytečně zastaven. To může prodloužit výpadek zařízení, zpozdit údržbu a zvýšit pracovní zátěž pro tým v terénu.

Jak identifikovat problém

Téměř nulová nebo abnormální hodnota by měla být vyšetřena předtím, než je tester prohlášen za vadný.

Zkontrolujte následující:

1、Ověřte připojení aktuálního výstupu.

2、Ujistěte se, že jsou připojeny oba napěťové vodiče.

3、Zkontrolujte napěťové svorky a svorky.

4、Zkontrolujte, zda je testovací obvod kompletní.

5、Porovnejte odečet se známou referencí nebo opakovaným připojením.

6、Prohlédněte si indikátory autotestu a alarmu přístroje.

7、Potvrďte, že se zobrazená hodnota mění normálně, když je testovací obvod správně zapojen.

Měření odporu, které náhle klesne na nulu, by nemělo být přijato bez kontroly zapojení. Výsledek musí být opakovatelný a konzistentní se stavem zařízení a historickými údaji.

Jak se vyhnout nesprávným úsudkům

Když se objeví abnormální hodnota odporu smyčky, měli by se technici vyhnout okamžitému obviňování jističe nebo přístroje. Systematická kontrola je spolehlivější.

Použijte následující sekvenci:

1、Zastavte test a potvrďte, že zařízení je v bezpečném stavu bez napětí.

2、Zkontrolujte odděleně proudové a napěťové vedení.

3、Zkontrolujte polohu svorky a čistotu svorek.

4、Hledejte blízké vodiče pod napětím a možné elektromagnetické rušení.

5、Znovu připojte vodiče a opakujte měření.

6、Porovnejte výsledek s jinými fázemi a předchozími záznamy.

7、Zkontrolujte tester pomocí vhodné referenční nebo ověřovací metody.

8、Pouze poté zjistěte, zda zařízení nebo tester vyžaduje další údržbu.

9、Zobrazená hodnota odporu by měla být vždy posuzována společně s testovacím proudem, kvalitou připojení, okolními podmínkami, porovnáním fází a historií zařízení.

Klíčové body pro spolehlivé testování odolnosti smyčky

Nejdůležitější faktory při testování v terénu jsou:

1、Udržujte tester čistý, suchý a správně skladovaný.

2、Použijte kompletní čtyřvodičové připojení.

3、Před použitím zkušebního proudu pečlivě zkontrolujte napěťové vodiče.

4、Ujistěte se, že se svorky dotýkají čistých kovových povrchů.

5、Uvědomte si elektromagnetické rušení z blízkých napájených přípojnic.

6、Po opravě připojení zopakujte podezřelá měření.

7、Nikdy nediagnostikujte poruchu jističe z jedné abnormální hodnoty.

8、Řiďte se příručkou testeru a platnými normami energetického průmyslu.

Často kladené otázky

Co může zkoušečka odporu smyčky měřit?

Může měřit odpor kontaktů vypínače, odpor smyčky ovládacího spínače, připojení přípojnic, odpor vodičů kabelu a odpor svařovacích kontaktů.

Proč tester ukazuje nekonečnou hodnotu odporu?

Nekonečná hodnota nebo hodnota přesahující rozsah může být způsobena přerušeným napěťovým vodičem, špatným kontaktem svorky, neúplným testovacím obvodem nebo skutečně otevřeným obvodem. Před diagnostikou zařízení by mělo být zkontrolováno zapojení.

Proč je hodnota najednou nulová?

Téměř nulová hodnota může nastat, když je obvod vzorkování napětí otevřený a existuje jen malé vnější elektromagnetické rušení. Nemusí to nutně znamenat, že je tester vadný.

Může oxidový film ovlivnit testování kontaktního odporu?

Ano. Oxid, olej a nečistoty mohou bránit testovacím svorkám ve spolehlivém kovovém kontaktu a mohou vnášet do měřicího obvodu dodatečný odpor.

Jak by měl být tester odporu smyčky uložen?

Skladujte jej na suchém, větraném, bezprašném místě bez korozivních plynů. Udržujte přední panel směrem nahoru a v případě potřeby použijte pod přístrojem materiál odolný proti vlhkosti.

Závěr

Většina abnormálních hodnot odporu smyčky není způsobena jediným faktorem. Otevřené napětí, špatný kontakt svorek, kontaminace svorek a elektromagnetické rušení, to vše může zkreslit výsledek testu.
