Příčiny částečného vybití ve vysokonapěťovém rozvaděči

Částečný výboj je jedním z nejdůležitějších včasných varovných příznaků zhoršení izolace ve vysokonapěťových rozvaděčích. Přestože částečný výboj zcela nepřemostí izolaci mezi vodiči, opakovaná činnost výboje může postupně poškodit izolační systém a zvýšit riziko selhání izolace, přeskoku a neočekávaného vypnutí zařízení.

Pochopení příčin částečného vybití pomáhá elektrotechnikům identifikovat závady v rané fázi a zlepšit spolehlivost rozváděče po celou dobu jeho životnosti.

Co je částečné vybití?

Částečný výboj je lokalizovaný elektrický výboj, který se vyskytuje pouze v části izolačního systému. Může se vyvinout uvnitř dutiny naplněné plynem, podél izolačního povrchu, kolem ostré hrany vodiče nebo v blízkosti defektu v pevném nebo kompozitním dielektriku.

Tento jev je obvykle spojen s lokální koncentrací elektrického napětí. Když místní elektrické pole překročí odolnost slabé oblasti, dojde ke krátkému výboji. Výboj může být krátký a malý, ale opakovaná aktivita může postupně oslabovat okolní izolaci.

IEC 60270 definuje nabíjecí metody pro měření částečného výboje v elektrických přístrojích, součástech a systémech testovaných střídavým nebo stejnosměrným napětím. Norma dále řeší měřicí obvody, kalibraci, digitální měření a oddělení signálů částečného výboje od vnějšího rušení.IEC 60270:2025

Jak částečný výboj poškozuje izolaci

1. Chemické poškození způsobené nabitými částicemi

Během částečného výboje se elektrony a ionty pohybují slabou oblastí izolace. Tyto vysokoenergetické nabité částice se srazí s izolačními molekulami a mohou přerušit chemické vazby.

Opakované bombardování může způsobit:

1、Rozklad polymerních řetězců

2, povrchová eroze

3、Vytvoření vodivých karbonizovaných cest

4、Chemická degradace epoxidové pryskyřice a jiných izolačních materiálů

5、Postupné snižování dielektrické pevnosti

U pevné izolace může tento proces zvětšit vnitřní dutinu nebo vytvořit stromový kanál. Jakmile je vada dostatečně velká, izolace již nemusí vydržet normální provozní napětí nebo dočasné přepětí.

2. Tepelné a oxidační poškození

Částečný výboj také produkuje lokalizované teplo. Přestože průměrná energie jednotlivého výboje může být nízká, opakované pulzy soustředěné ve stejné oblasti mohou zvýšit teplotu okolní izolace.

Výsledné tepelné namáhání může vést k:

1、Místní přehřívání

2、Oxidační praskání

3、Tavení nebo karbonizace polymerních materiálů

4, Ztráta mechanické pevnosti

5、Rozšíření vnitřních trhlin a dutin

Tepelné poškození a chemické poškození se často navzájem posilují. Jak se povrch izolace stává hrubším nebo vodivějším, místní elektrické pole se stává méně rovnoměrným, což může urychlit další aktivitu výboje.

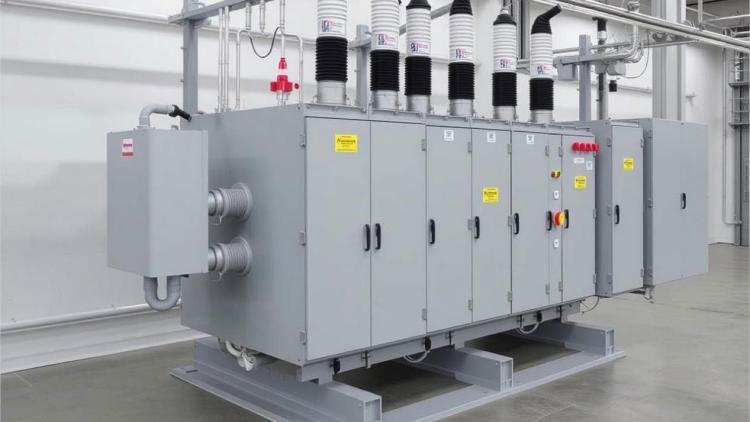

Rozváděč vysokého napětí a jeho izolační systém

Vysokonapěťový rozváděč je komplexní sestava, která kombinuje vodiče, spínací zařízení, přípojnice, izolační komponenty, uzemňovací skříně a řídicí systémy.

V závislosti na konstrukci mohou typické materiály zahrnovat:

1, epoxidová pryskyřice

2、Silikon nebo jiné technické plasty

3, Vzduch nebo izolační plyn

4、Fluorid sírový v příslušném plynem izolovaném zařízení

5、Keramická nebo kompozitní izolace

6、Měď, hliník a další vodivé materiály

Kombinace různých materiálů a geometrií vytváří více míst, kde může dojít k částečnému výboji. Chování PD může ovlivnit kvalita výroby, přesnost montáže, provozní napětí, teplota, vlhkost, znečištění a stárnutí izolace.

U rozvaděčových aplikací závisí příslušné požadavky na konstrukci zařízení a napěťové třídě. Řada IEC 62271 pokrývá vysokonapěťové spínací a řídicí přístroje, včetně zařízení využívajících pevnou izolaci a izolační plyny.Řada IEC 62271

Hlavní příčiny částečného vybití ve vysokonapěťových rozvaděčích

1. Závady v procesu výroby izolace

Výrobní vady patří mezi nejčastější zdroje částečného výboje v rozváděčích s pevnou izolací.

Vnitřní dutiny a vzduchové bubliny

Během lití, lisování nebo zapouzdřování epoxidové pryskyřice mohou uvnitř izolace zůstat vzduchové bubliny. Tyto dutiny mají nižší dielektrickou pevnost než okolní pevná izolace.

Když je přivedeno napětí, elektrické pole uvnitř dutiny je vyšší než průměrné pole v pevném materiálu. To souvisí s rozdílem mezi dielektrickou konstantou plynu uvnitř dutiny a dielektrickou konstantou okolní izolace.

V důsledku toho se plyn v dutině může rozpadnout před hlavní izolací. Každý výboj může dutinu zvětšit, poškodit její povrch a případně snížit celkovou pevnost izolace.

Cizí částice a kontaminace materiálu

Kovové částice, prach, vlhkost a další nečistoty vnesené během výroby mohou vytvářet místní slabá místa. Vodivé znečištění může narušit elektrické pole nebo vytvořit výbojovou cestu mezi různými oblastmi izolace.

Mezi typické příčiny patří:

1、Špatně kontrolované podmínky odlévání

2、Neadekvátní čištění před montáží

3、Nesprávné skladování izolačních součástí

4、Nedostatečné vytvrzení epoxidové pryskyřice

5、Kontaminace během přepravy nebo instalace

Jediná vnitřní závada nemusí způsobit okamžité selhání, ale může se stát aktivnější, jak zařízení stárne nebo pracuje pod zvýšeným elektrickým namáháním.

2. Nerovnoměrné rozložení elektrického pole

Rovnoměrné elektrické pole je nezbytné pro spolehlivý izolační výkon. Jakýkoli ostrý hrot, nepravidelný povrch nebo plovoucí vodivý předmět může zvýšit místní elektrické pole a iniciovat částečný výboj.

Otřepy a ostré hrany na vodičích

Otřepy přípojnic, ostré rohy, nedokončené hrany vodičů a špatně tvarované elektrody mohou způsobit silnou koncentraci elektrického pole.

Tento efekt je zvláště významný kolem:

1、Přípojnicové spoje

2, Kabelové koncovky

3、Přesouvání kontaktů

4、Šroubové spoje

5、Stínící komponenty

6, Vodivé vložky uvnitř lisované izolace

I když je průměrné provozní napětí v rámci jmenovité hodnoty zařízení, může místní pole poblíž ostré hrany překročit počáteční úroveň výboje.

Volné nebo plovoucí kovové částice

Kovové částice uvnitř skříně rozváděče se mohou pod vlivem elektrického pole elektricky nabít nebo se mohou pohybovat. Jejich poloha a potenciál se mohou během provozu měnit a vytvářet nestabilní polní podmínky.

Takové částice mohou způsobit:

1、Vylepšení místního pole

2, povrchový výboj

3、Přerušované vybíjecí impulsy

4、Sledování blízké izolace

5、Nestabilní vzory PD

To je jeden z důvodů, proč je při výrobě a údržbě rozváděčů důležitá čistota a přísné montážní postupy.

Znečištěné nebo drsné izolační povrchy

Prach, vlhkost, olej a další znečištění mohou snížit účinnou povrchovou vzdálenost izolace na povrchu izolace. Hrubý nebo poškozený povrch také vytváří malé koncentrace pole, kde může povrchový výboj začít.

Povrchová kontaminace je zvláště důležitá u zařízení vystavených:

1, vysoká vlhkost

2, Vodivý prach

3, solný sprej

4, průmyslové znečištění

5, Kondenzace

6, Špatné větrání

Samotné čištění nemusí problém trvale vyřešit, pokud se na povrchu izolace již vytvořily stopy, praskliny nebo eroze.

Závady v uzemněné skříni

Kovový kryt normálně poskytuje stínění a řízený referenční potenciál. Hrubé svary, póry, vměstky strusky a jiné výrobní vady však mohou vytvářet nepravidelné podmínky elektrického pole v blízkosti uzemněné skříně.

Tyto vady mohou interagovat s blízkou izolací nebo vodivými částmi a zvýšit riziko výboje. Kvalita svaru, geometrie krytu, kontinuita uzemnění a vnitřní vůle by proto měly být kontrolovány během výroby a kontroly.

3. Nejednotná dielektrická média

Moderní rozvaděče často používají kompozitní izolační systémy, ve kterých spolupracuje několik materiálů. Například epoxidová pryskyřice může být kombinována s technickými plasty, izolačním plynem, vodivými vložkami a vzduchovými mezerami.

Každý materiál má jiné elektrické a tepelné vlastnosti. Pokud jsou rozhraní špatně navržena nebo vyrobena, dielektrické pole nemusí být distribuováno rovnoměrně.

Mezi potenciální problémy patří:

1、Špatné spojení mezi různými izolačními materiály

2、Nerovnoměrné dielektrické konstanty

3、Mezery na materiálových rozhraních

4、Vnitřní delaminace

5、Vlhkost zachycená mezi vrstvami

6、 Prázdné prostory kolem zabudovaných vodičů

Vnitřní bubliny a nečistoty mohou dále zvýšit nerovnoměrnost dielektrického média. Při provozním napětí mohou být tyto oblasti vystaveny většímu elektrickému namáhání než okolní izolace a mohou se stát výchozím bodem částečného výboje.

Další faktory, které ovlivňují částečný výboj

Částečné vybití není způsobeno pouze výrobními vadami. Činnost vypouštění může zvýšit několik provozních podmínek a podmínek prostředí.

Provozní napětí

S rostoucím aplikovaným napětím se také zvyšuje elektrické pole ve slabých oblastech. Defekt, který zůstává neaktivní při normálním napětí, může způsobit měřitelný výboj během přepětí, testu odolnosti nebo dočasného zvýšení napětí v systému.

Teplota

Teplota ovlivňuje izolační vlastnosti, tlak plynu, roztažnost materiálu a stav rozhraní. Tepelná roztažnost může zvětšit stávající mezery nebo dodatečně namáhat lepené izolační komponenty.

Vlhkost a kondenzace

Vlhkost může snížit odpor izolace povrchu a podpořit povrchový výboj. Kondenzace je zvláště nebezpečná, když teplý, vlhký vzduch vstupuje do chladnějšího prostoru rozváděče.

Stárnutí izolace

Dlouhodobé elektrické, tepelné a mechanické namáhání může způsobit stárnutí izolace. Stárnutí může způsobit praskliny, změnu barvy, erozi, delaminaci a zvýšenou absorpci vlhkosti, což vše může zvýšit pravděpodobnost částečného vybití.

Mechanické namáhání a vibrace

Uvolněné spoje, vibrace a opakovaná tepelná roztažnost mohou vytvořit malé mezery mezi izolačními součástmi. Tyto mezery se mohou stát výbojovými místy, zejména v blízkosti přípojnic, kabelových zakončení a zapuštěných vodičů.

Detekce částečného vybití v rozváděči

Testování PD se používá k identifikaci aktivity výboje předtím, než se rozvine ve vážné selhání izolace. V závislosti na zařízení a cíli testu mohou inženýři vyhodnotit zdánlivý náboj, velikost výboje, fázově rozlišené vzory, opakování pulzů a změny v čase.

Spolehlivý test by měl obsahovat:

1、Vhodný měřicí přístroj a uspořádání senzorů

2、Správná kalibrace měřicího systému

3、Efektivní kontrola vnějšího rušení

4、Správné uzemnění a stínění

5、Stabilní zkušební napětí a podmínky prostředí

6、Porovnání s technickými limity a předchozími testovacími záznamy

Weshine Electric je profesionální výrobce zabývající se výzkumem, vývojem a výrobou vysokonapěťových testovacích a měřicích zařízení. Továrna, vybavená standardizovanými výrobními dílnami a nezávislými kalibračními laboratořemi, přísně dodržuje normy IEC a systémy řízení kvality ISO, aby zajistila, že každý přístroj bude poskytovat stabilní, opakovatelný a rušivým testům odolný výkon pro aplikace v globálním energetickém průmyslu.

Digitální tester částečného vybití GDJF-2007 je nezávisle vyvinut a továrně kalibrován společností Weshine Electric. Může být použit pro digitální měření a analýzu částečných výbojů ve vysokonapěťových zařízeních.  V praktických aplikacích může přístroj podporovat vyhodnocení velikosti PD, vzorců výboje a izolačního stavu. Přesná konfigurace testu a kritéria přijatelnosti by měla být zvolena podle návrhu rozváděče, příslušných norem a technické dokumentace výrobce.

Často kladené otázky

Jaká je nejčastější příčina částečného výboje v rozváděči?

Mezi běžné příčiny patří vnitřní dutiny, vzduchové bubliny, nečistoty, ostré hrany vodičů, povrchová kontaminace, špatná izolační rozhraní a nerovnoměrné rozložení elektrického pole.

Je částečný výboj vidět přímo?

Částečný výboj obvykle nelze za normálního provozu vidět. Běžně se detekuje pomocí elektrických, ultrazvukových nebo jiných specializovaných metod měření.

Znamená částečné vybití vždy okamžité selhání zařízení?

Ne. Částečný výtok se může vyvinout postupně. Přetrvávající nebo zvyšující se aktivita PD však ukazuje na zhoršení izolace a vyžaduje odborné posouzení.

Jak ostré hrany přípojnic způsobují částečné vybití?

Ostré hrany koncentrují elektrické pole. Místní pole může být mnohem silnější než průměrné pole, což umožňuje, aby výboj začal blízko okraje.

Jak lze snížit částečný výboj v rozváděči?

Mezi účinná opatření patří zlepšení výroby izolace, odstranění otřepů, kontrola čistoty, zabránění vlhkosti, optimalizace třídění elektrického pole, zlepšení uzemnění krytu a provádění pravidelných PD testování.

Závěr

Částečný výboj ve vysokonapěťových rozváděčích je obvykle výsledkem kombinace defektů izolace, koncentrace elektrického pole, nestejnoměrných dielektrických materiálů, podmínek prostředí a dlouhodobého stárnutí.

Vnitřní dutiny, nečistoty, ostré hrany přípojnic, plovoucí kovové částice, kontaminované povrchy a špatná izolační rozhraní mohou způsobit místní elektrické napětí. Jakmile začne vybíjení, chemická eroze a tepelné poškození mohou izolaci postupně oslabit.

Pravidelné testování částečného vybití poskytuje cenné informace o stavu izolace a pomáhá týmům údržby identifikovat vznikající problémy dříve, než dojde k závažné poruše. Pro přesnou diagnózu by testování mělo být prováděno kvalifikovanými odborníky za použití správně kalibrovaného zařízení a postupů v souladu s platnými normami.

Weshine Electric, podporovaná vlastním výzkumem a vývojem, standardizovanou tovární výrobou a přísnou kalibrací kvality, nadále celosvětově poskytuje spolehlivé vysokonapěťové testovací přístroje a profesionální technická řešení pro údržbu rozvoden, kontrolu rozvodné sítě a diagnostiku průmyslových energetických systémů. Neváhejte kontaktovat náš tým pro technické listy, přizpůsobená testovací řešení a tovární velkoobchodní podporu.
