Selhává vaše přepěťová ochrana kvůli vnitřní vlhkosti nebo znečištění povrchu?

Postupné zvyšování svodového proudu nemusí vždy znamenat asvodič přepětídosáhl konce své životnosti. V mnoha případech může mít stejný abnormální výsledek dvě zcela odlišné příčiny: vnitřní vlhkost nebo kontaminace povrchu. Přestože obě podmínky ovlivňují elektrický výkon, vyžadují různé strategie údržby. Špatná identifikace základní příčiny může vést ke zbytečné výměně zařízení, nebo, což je ještě horší, ponechat v provozu zhoršující se svodič.

Během inspekcí v terénu často vidím, že týmy údržby spoléhají na jediné měření unikajícího proudu k posouzení stavu svodiče. Tento přístup málokdy vypráví celý příběh. Měření mohou ovlivnit okolní podmínky, znečištění, vlhkost a dokonce i čistota pouzdra svodiče. Bez dodatečného testování je obtížné určit, zda se problém nachází uvnitř svodiče nebo pouze na jeho povrchu.

Tato příručka vysvětluje, jak rozlišit mezi vnitřní vlhkostí a povrchovým znečištěním, které diagnostické metody poskytují nejspolehlivější výsledky a proč je pro přesnou údržbu svodiče přepětí nezbytný postup systematického testování.

Pochopení dvou nejčastějších poruchových režimů

Vnikání vnitřní vlhkosti

Vnitřní vlhkost je jedním z nejzávažnějších poruchových stavů svodičů přepětí ZnO. Vlhkost se obvykle dostává přes poškozená těsnění, prasklá pouzdra, stárnoucí těsnění nebo výrobní vady, které umožňují, aby vodní pára časem pronikla do svodiče.

Jakmile vlhkost dosáhne bloků varistoru oxidu kovu (MOV), elektrické charakteristiky se začnou měnit. Postupně se zvyšuje svodový proud, snižuje se izolační odpor a zhoršuje se tepelná stabilita. Pokud problém přetrvává nekontrolovaně, svodič může případně zaznamenat tepelný únik nebo katastrofické selhání během bleskového nebo spínacího rázu.

Na rozdíl od povrchové kontaminace nelze vnitřní vlhkost odstranit běžným čištěním. K poškození dochází uvnitř utěsněného pouzdra a obecně vyžaduje opravu nebo výměnu svodiče.

Mezi typické příčiny patří:

· Poškozené těsnicí kroužky

· Špatné těsnění během výroby

· Mechanický dopad během přepravy

· Stárnoucí polymerová těsnění

· Dlouhodobé vystavení vlhkému prostředí

· Vnikání vody po poškození krytu

Protože se tyto defekty vyvíjejí interně, často zůstávají při rutinních vizuálních kontrolách neviditelné.

Povrchová kontaminace

Povrchová kontaminace působí na svodič zcela jiným způsobem.

Místo změny vnitřního izolačního systému vytváří kontaminace vodivou vrstvu na vnějším povrchu krytu. Prach, průmyslové znečištění, usazeniny solí, cementové částice a chemické zbytky absorbují vlhkost ze vzduchu a zvyšují povrchovou vodivost.

Když vlhkost stoupne, svodový proud začne protékat kontaminovaným krytem spíše než vnitřní izolací.

V závažných případech může tento stav vést k:

· Posun povrchového svodového proudu

· Jíření nasucho

· Sledování povrchu

· Přeskok znečištění

· Dočasné přehřátí

Naštěstí je tento typ problému často reverzibilní. Správné čištění obvykle obnoví svodový proud na normální úroveň.

Pro společnosti působící v pobřežních oblastech, těžebních zařízeních, cementárnách a chemickém průmyslu je povrchová kontaminace často běžným problémem údržby spíše než známkou selhání svodiče.

Proč obě chyby vypadají podobně

Jedním z důvodů, proč jsou tyto dva režimy selhání často zaměňovány, je to, že během rutinního testování vyvolávají podobné elektrické příznaky.

Obě podmínky mohou způsobit:

· Zvýšený celkový svodový proud

· Vyšší odporový proud

· Abnormální provozní teplota

· Snížený izolační výkon

Pokud se spoléhám pouze na jedno měření unikajícího proudu, nemohu s jistotou určit, která porucha je přítomna.

Rozdíl je zřetelnější až po zkombinování několika diagnostických technik, včetně vizuální kontroly, čištění, infračervené termografie a analýzy historických trendů.

Jak odlišit vnitřní vlhkost od povrchového znečištění

Přesná diagnostika vyžaduje více než jen sběr elektrických dat. Dodržuji strukturovanou testovací sekvenci, která postupně odstraňuje možné příčiny, dokud se nevyjasní kořenový problém.

Krok 1: Proveďte důkladnou vizuální kontrolu

Každá diagnóza začíná pečlivým vizuálním vyšetřením.

Kontroluji zachycovač na:

· Popraskané polymerové pouzdro

· Rozbitý porcelán

· Poškozené koncovky

· Zhoršení těsnění

· Únik oleje nebo vody

· Silné hromadění prachu

· Kontaminace solí

· Ptačí trus

· Průmyslové znečištění

Viditelné poškození těsnění okamžitě zvyšuje mé podezření na vnitřní vlhkost, zatímco silná vnější kontaminace obvykle naznačuje, že za abnormální měření může být zodpovědný povrchový únik.

Fotografie pořízené během prohlídky také poskytují cennou dokumentaci pro budoucí srovnání údržby.

Krok 2: Porovnejte únikový proud s historickými záznamy

Historická data často poskytují užitečnější informace než jeden výsledek testu.

Každýsvodič přepětívyvíjí svůj vlastní elektrický „otisk“ během továrního testování. Měření rutinní údržby pak lze porovnat s tímto základním stavem a identifikovat postupné změny výkonu.

Například:

· Stabilní svodový proud po několik let obvykle ukazuje na zdravou vnitřní izolaci.

· Pomalý, ale nepřetržitý nárůst může naznačovat pronikání vlhkosti nebo stárnutí.

· Náhlý nárůst během období silného znečištění často ukazuje na povrchovou kontaminaci.

Analýza trendů pomáhá rozlišit dočasné vlivy na životní prostředí od trvalého vnitřního zhoršení.

Krok 3: Před opětovným testováním vyčistěte pojistku

Jedná se o jednu z nejjednodušších, ale nejúčinnějších diagnostických technik.

Po zaznamenání počátečního svodového proudu důkladně vyčistím pouzdro svodiče pomocí schválených postupů údržby. Jakmile je povrch suchý, opakuji měření za podobných podmínek prostředí.

Porovnání těchto dvou měření často poskytuje nejjasnější indikaci místa poruchy.

Pokud se svodový proud po čištění výrazně sníží, byla pravděpodobně zodpovědná povrchová kontaminace.

Pokud se hodnoty téměř nezmění, začnu zkoumat vnitřní vlhkost nebo zhoršení izolace.

Toto srovnání před a po tvoří jeden z nejsilnějších důkazů v praktické diagnostice svodičů.

Krok 4: Použijte infračervenou termografii

Infračervená termografie poskytuje další cenný diagnostický nástroj.

Jak se vyvíjí vnitřní zhoršení, poškozené bloky MOV často generují lokalizované zahřívání, protože se uvnitř svodiče zvyšuje svodový proud.

Pomocí termovizní kamery porovnávám rozložení teplot s blízkými svodiči pracujícími za podobných podmínek.

Lokalizovaná horká místa mohou naznačovat:

· Vnitřní vlhkost

· Stárnoucí bloky MOV

· Nadměrný odporový proud

· Interní vady

Naproti tomu povrchová kontaminace obvykle vytváří rovnoměrnější teplotní vzorce, pokud se již nevyvinulo silné jiskření v suchém pásmu.

Tepelná inspekce také nabízí výhodu detekce abnormálních provozních podmínek bez odpojení svodiče z provozu.

Krok 5: Aplikujte pokročilé elektrické diagnostické testy

Když běžná kontrola nedává definitivní odpověď, přecházím na pokročilejší diagnostické metody.

Mezi běžné techniky patří:

· Testování částečného vybití (PD) pro zjištění defektů izolace uvnitř svodiče.

· U1mA Reference Voltage Measurement pro vyhodnocení elektrických charakteristik bloků MOV.

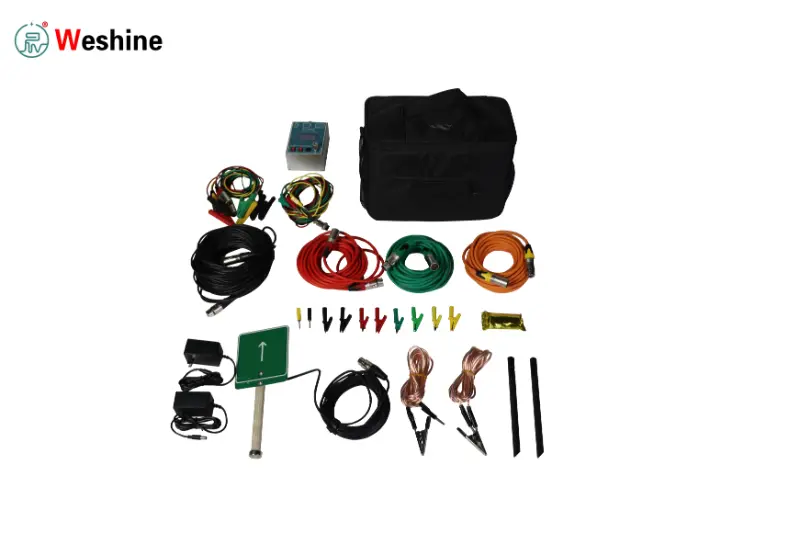

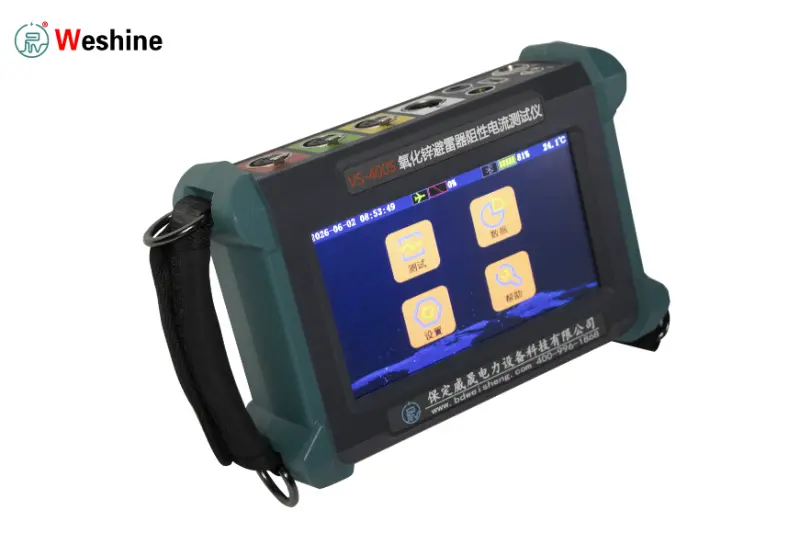

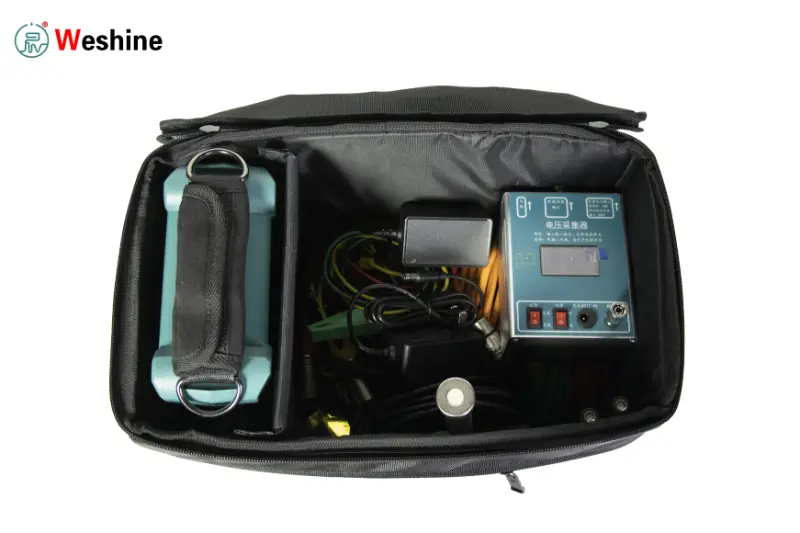

· Harmonická analýza svodového proudu k přesnějšímu oddělení kapacitních a odporových součástí.

· Testování izolačního odporu, pokud je to možné, na podporu celkové diagnózy.

Každá metoda poskytuje další informace o vnitřním stavu svodiče, což umožňuje technikům údržby rozlišovat mezi dočasnými vlivy prostředí a trvalou degradací izolace s mnohem větší jistotou.

Jak výrobci snižují vlhkost a znečištění

Moderní konstrukce svodičů přepětí za poslední dvě desetiletí výrazně pokročila. Výrobci se nyní zaměřují na předcházení poruchám dříve, než zařízení opustí továrnu, než aby se spoléhali pouze na údržbu v terénu.

Vylepšené těsnící systémy

Těsnicí systém je první bariérou proti pronikání vlhkosti.

Dobře navržený svodič používá vysoce kvalitní těsnící kroužky, kovové armatury odolné proti korozi a pečlivě kontrolované montážní procesy, aby se zabránilo vnikání vodní páry do pouzdra. I malá vada kolem koncovky může umožnit pronikání vlhkosti pomalu během několika let.

Pro aplikace v tropických nebo přímořských oblastech doporučuji místo spoléhání se na standardní produkty zvolit svodiče speciálně navržené pro prostředí s vysokou vlhkostí.

Silikonový polymer vs. porcelánový kryt

Materiál pouzdra má zásadní vliv na dlouhodobý výkon ve znečištěném prostředí.

Silikonová polymerová pouzdra se stala preferovanou volbou pro mnoho utilit, protože nabízejí:

· Vynikající hydrofobní výkon

· Nižší požadavky na údržbu

· Lepší odolnost proti znečištění

· Snížená hmotnost

· Vylepšená odolnost proti nárazu

Hydrofobní povrch způsobuje, že voda vytváří kapičky namísto vytváření souvislého vodivého filmu, což pomáhá snižovat povrchový svodový proud během deště nebo mlhy.

Porcelánová pouzdra zůstávají v některých instalacích běžná kvůli jejich mechanické pevnosti a dlouhé servisní historii. Obecně však vyžadují častější čištění v silně znečištěném nebo přímořském prostředí, protože nečistoty snadněji ulpívají na povrchu.

Nejlepší volba závisí na podmínkách prostředí, strategii údržby a požadavcích projektu.

Optimalizace plazivé vzdálenosti

Povrchová vzdálenost je dalším důležitým konstrukčním faktorem.

Zvětšení vzdálenosti podél povrchu pouzdra znesnadňuje vznik svodového proudu v kontaminovaných podmínkách.

Výrobci často poskytují různé povrchové vzdálenosti pro:

· Světelné znečištění

· Střední znečištění

· Silné průmyslové znečištění

· Pobřežní prostředí

· Pouštní oblasti

Výběr svodiče s vhodnou povrchovou vzdáleností výrazně snižuje riziko přeskočení znečištění při dlouhodobém provozu.

Environmentální kvalifikační testování

Před uvedením do komerční výroby procházejí vysoce kvalitní svodiče přepětí testy environmentální způsobilosti, které simulují roky provozu v náročných provozních podmínkách.

Tato hodnocení mohou zahrnovat:

· Cyklování vlhkosti

· Testování solnou mlhou

· Uv stárnutí

· Cyklování teploty

· Testy pronikání vody

· Mechanické vibrace

· Ověření tepelné stability

Tyto testy pomáhají ověřit, že si těsnicí systém a materiály pouzdra udrží spolehlivý výkon po celou dobu očekávané životnosti produktu.

Terénní prohlídky a preventivní údržba

I ten nejlépe navržený svodič přepětí vyžaduje pravidelnou kontrolu.

Program preventivní údržby je mnohem efektivnější než čekání na poruchu.

Stanovte standardní kontrolní rutinu

Při každé údržbě dodržuji konzistentní sled kontrol:

1. Ověřte identifikaci zařízení.

2. Proveďte kompletní vizuální kontrolu.

3. Zaznamenejte okolní teplotu a vlhkost.

4. Zkontrolujte, zda není kryt znečištěný.

5. Změřte svodový proud.

6. V případě potřeby vyčistěte kryt.

7. Opakujte elektrické měření.

8. Porovnejte výsledky s předchozími kontrolními záznamy.

Použití stejného postupu pokaždé zlepšuje konzistenci měření a zjednodušuje analýzu dlouhodobých trendů.

Přizpůsobte údržbu místním podmínkám

Frekvenci kontrol by měly určovat podmínky prostředí.

Například:

· Pobřežní rozvodny mohou vyžadovat čištění několikrát ročně kvůli usazeninám soli.

· Průmyslová zařízení jsou často vystavena silnému prachu nebo chemické kontaminaci.

· Vlhké tropické oblasti vyžadují zvýšenou pozornost stavu těsnění a pronikání vlhkosti.

· Pouštní instalace akumulují jemný písek, který může v kombinaci s vlhkostí zvýšit povrchovou vodivost.

Namísto dodržování pevného intervalu údržby doporučuji upravit plány kontrol podle místních podmínek prostředí a historických údajů o výkonu.

Uchovávejte kompletní záznamy o údržbě

Dobré záznamy o údržbě jsou stejně cenné jako přesná měření.

Každá kontrola by měla dokumentovat:

· Datum kontroly

· Povětrnostní podmínky

· Okolní teplota

· Relativní vlhkost

· Unikající proud

· Provedeno čištění

· Výsledky tepelného zobrazování

· Vizuální pozorování

· Opravná opatření

Historické záznamy usnadňují identifikaci postupného zhoršování a podporují diskuse o záruce, pokud dojde k poruše.

Běžné diagnostické chyby

Mnoho nesprávných rozhodnutí o údržbě vyplývá spíše z neúplné diagnózy než z vadného testovacího zařízení.

Mezi nejčastější chyby patří:

Soudě podle jednorázového svodového proudu

Svodový proud se mění s vlhkostí, znečištěním a provozními podmínkami.

Jediné měření zřídka poskytuje dostatek důkazů k potvrzení vnitřního zhoršení

Vynechání čištění před testováním

Čištění je jedním z nejjednodušších dostupných diagnostických nástrojů.

Bez porovnání měření před a po čištění je obtížné určit, zda abnormální proud vzniká uvnitř svodiče nebo pouze na jeho povrchu.

Závisí pouze na vizuální kontrole

Svodič se může zdát zcela normální, zatímco uvnitř krytu dochází k vážnému poškození vlhkostí.

Elektrická měření by měla vždy doprovázet vizuální kontroly.

Ignorování historických trendů

Analýza trendů často odhalí problémy, které jednotlivá měření nemohou.

Pomalý nárůst svodového proudu během několika let obvykle poskytuje silnější důkaz zhoršení než jeden izolovaný údaj.

Výběr správného zachycovače pro drsná prostředí

Výběr zařízení hraje hlavní roli v dlouhodobé spolehlivosti.

U instalací vystavených silnému znečištění, vysoké vlhkosti nebo pobřežním podmínkám doporučuji hodnotit více než základní elektrické jmenovité hodnoty.

Mezi důležité úvahy patří:

· Materiál pouzdra

· Pevná vzdálenost

· Technologie těsnění

· Třída znečištění

· Testování environmentální kvalifikace

· Kontrola kvality výrobce

· Dostupnost technické podpory

Výrobci, kteří nabízejí přizpůsobené návrhy pro specifické podmínky prostředí, často poskytují lepší dlouhodobý výkon než standardní produkty používané mimo zamýšlené použití.

Úzká spolupráce mezi výrobci, dodavateli EPC, utilitami a týmy údržby také vytváří cennou zpětnou vazbu, která zlepšuje budoucí návrhy produktů.

Často kladené otázky

1. Jak mohu rychle odlišit vnitřní vlhkost od povrchové kontaminace?

Nejpraktičtější metodou je porovnání svodového proudu před a po vyčištění svodiče.

Pokud se proud po čištění výrazně sníží, pravděpodobnou příčinou je kontaminace povrchu. Pokud dojde k malé nebo žádné změně, doporučuje se další průzkum vnitřní vlhkosti.

2. Jak často by se měly svodiče přepětí čistit?

Univerzální interval údržby neexistuje.

Frekvence čištění závisí na podmínkách prostředí, úrovni znečištění, vlhkosti a místních postupech údržby. Pobřežní a průmyslové lokality obecně vyžadují častější kontroly než čisté vnitrozemské prostředí.

3. Stačí pouze vizuální kontrola?

Žádný.

Vizuální kontrola může identifikovat praskliny, znečištění a zjevná mechanická poškození, ale nedokáže odhalit mnoho problémů s vnitřní izolací.

Elektrické testování zůstává zásadní pro spolehlivé posouzení stavu.

4. Který materiál krytu funguje lépe ve znečištěném prostředí?

Silikonová polymerová pouzdra obecně poskytují lepší odolnost proti znečištění díky svým hydrofobním povrchovým vlastnostem.

Správný výběr produktu by však měl vždy zohledňovat mechanické požadavky, provozní prostředí, možnosti údržby a platné průmyslové normy.

Závěr

Zvýšení svodového proudu automaticky neznamená, že svodič přepětí selhal. Vnitřní vlhkost a povrchová kontaminace často způsobují podobné elektrické příznaky, ale vyžadují zcela odlišné strategie údržby. Přesná diagnostika závisí spíše na kombinaci vizuální kontroly, měření svodového proudu, čištění a opakovaného testování, infračervené termografie a pokročilé elektrické diagnostiky, než na spoléhání se na jediný výsledek testu.

Podle mých zkušeností se nejspolehlivější programy údržby zaměřují na analýzu trendů namísto izolovaných měření. Porovnání aktuálních výsledků s výchozími daty z výroby a historickými záznamy kontrol poskytuje mnohem jasnější obrázek o stavu svodiče v průběhu času. Když je tento přístup kombinován s vhodným výběrem produktů, pravidelnou preventivní údržbou a pečlivým monitorováním životního prostředí, mohou energetické společnosti a průmyslová zařízení snížit neočekávané poruchy, prodloužit životnost svodičů a zlepšit celkovou spolehlivost svých energetických systémů.
